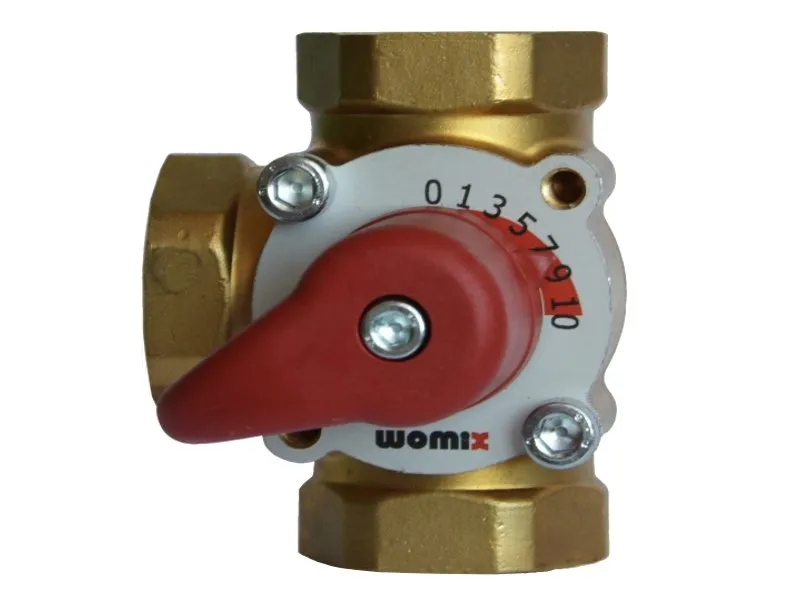

Zawór mieszający 3-drogowy 1' Womix Mix M

ZAWÓR MIESZAJĄCY 3 DROGOWY 1'' Trzydrogowy Womix

Średnica : 1"

Model : 3 drogowy

Opis i charakterystyka:

Zawory mieszające MIX M znajdują zastosowanie w instalacjach centralnego ogrzewania.

Trzydrogowy zawór mieszający służy głównie do obniżenia temperatury zasilania obiegu grzewczego np. w instalacjach ogrzewania podłogowego. Czterodrogowy zawór mieszający oprócz regulacji temperatury obiegu grzewczego chroni kocioł / źródło ciepła przed niską temperaturą powrotu. W pełni automatyczną pracę zaworu można zapewnić dzięki siłownikom firmy WOMIX MP 06 lub MP 10.

Dane techniczne:

Średnica 1” Gwinty wewnętrzne

Uszczelnienie: dwa O-ringi EPDM

Korpus: mosiądz Ms 58

Grzyb,pokrywa mosiądz Ms 58

Kąt obrotu: 90 St.

Maks. ciśnienie 10 bar

Maks. temp. 110 St. C

Rączka: profilowany plastik, niebieska

Skala: stalowa

Przykład zastosowania i montażu :

Konstrukcja zaworu mieszającego 3 i 4 drogowego :

1. Nakrętka uszczelniająca
2. Oring uszczelniający
3. Grzyb zaworu
4. Oring
5. Korpus zaworu
6. Oring
7. Skala
8. Uchwyt skali
9. Rączka
10. Śruba

Przestawienie skali:

Skalę można przestawić po wcześniejszym odkręceniu  rączki za pomocą płaskiego wkrętaka. Przy pomocy  wkrętaka należy zdjąć zabezpieczenie skali. Po zdjęciu ogranicznika można skalę odwrócić lub przestawić.  Po zmianie położenia skali należy zabezpieczyć ją  wciskając ogranicznik.
