Zestaw do bram FAAC HANDY S418 2024 3 xPILOT

Zestaw startowy Handy 24V

Napęd elektromechaniczny do przydomowych bram uchylnych o maksymalnej długości skrzydła do 2,3m lub 2,7 m z zamkiem elektromagnetycznym.

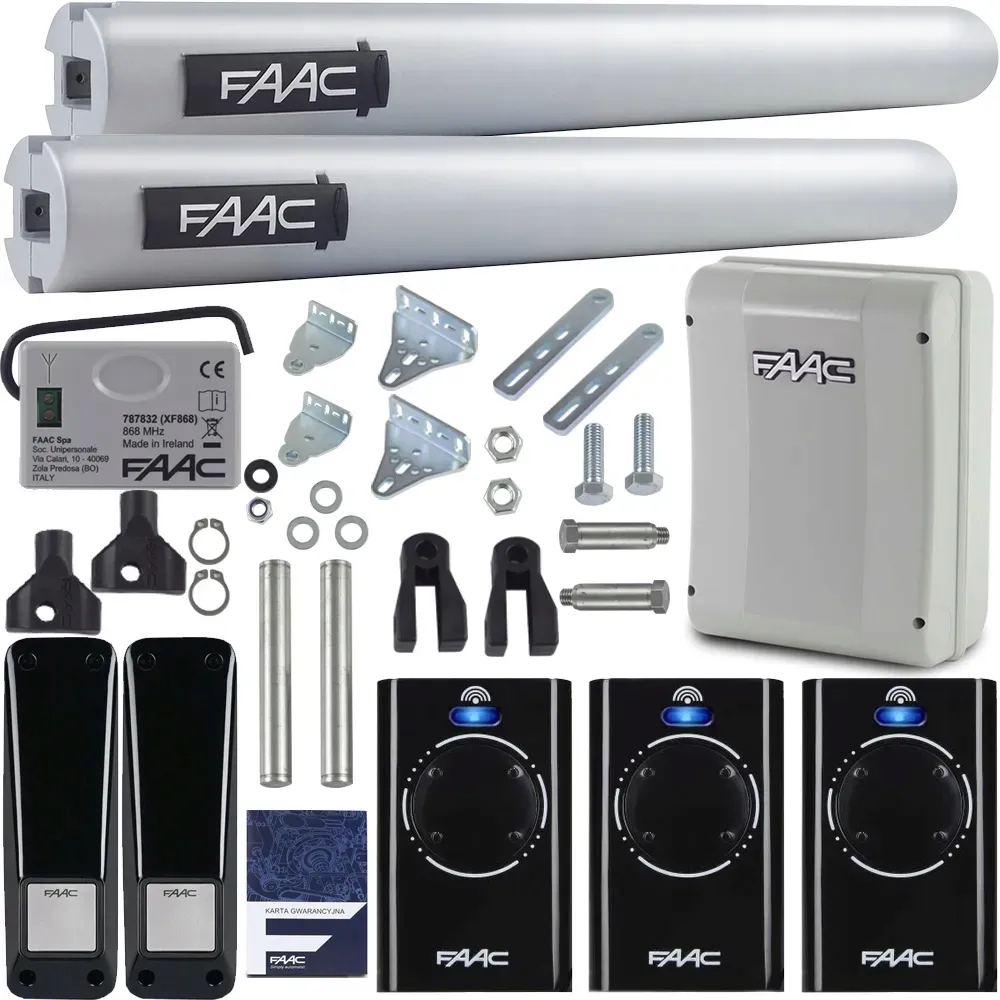

Skład zestawu:

• 2x siłownik Faac S418
• 2x ogranicznik na otwarcie i 2x ogranicznik na zamknięcie zainstalowane w siłownikach
• Centrala sterująca FAAC E024 z obudową
• Radioodbiornik FAAC XF 868 MHz
• 3x pilot FAAC XT4 868 SLH LRB
• 2x fotokomórka XP20BD
• Elementy montażowe do słupków i skrzydeł bramy wraz z trzpieniami mocującymi siłowniki
• 2x klucze do odblokowywania awaryjnego
• Karta gwarancyjna FAAC
• Instrukcja montażowa siłowników w języku polskim
• Instrukcja podłączenia centrali w języku polskim
• Instrukcja programowania pilotów FAAC w języku polskim

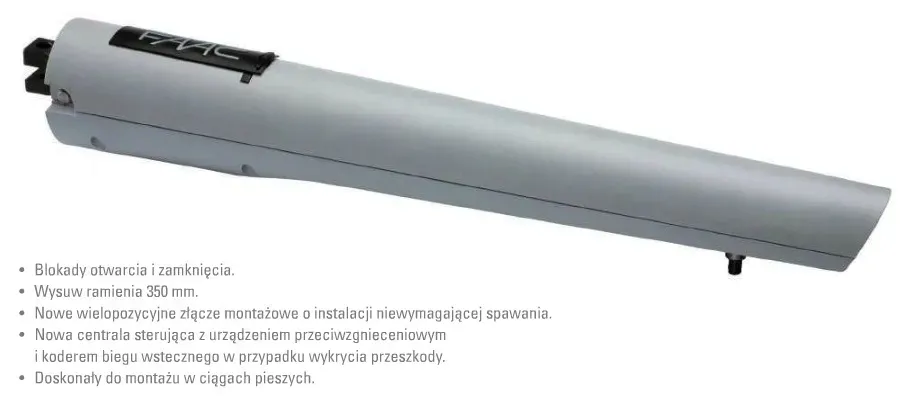

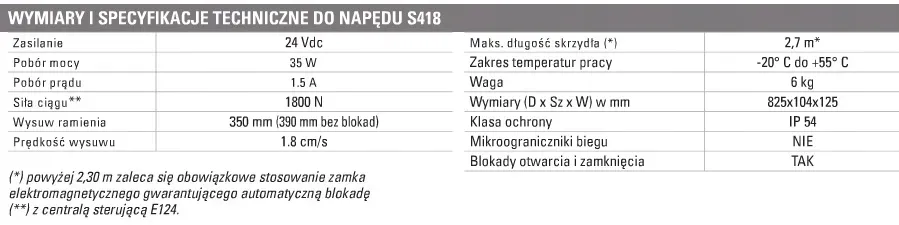

Dwa siłowniki S418

Uniwersalność zastosowań

• FAAC S418 jest siłownikiem przeznaczonym do zastosowań przydomowych jak i półprzemysłowych o wysokiej, dochodzącej do 100% sprawności.
• Posiada on regulowane mechaniczne ograniczniki ruchu co umożliwia wyeliminowanie odbojników zewnętrznych.

Szybki i łatwy montaż

• Siłownik FAAC S418 wyposażony został w nowe uchwyty mocujące o regulowanej długości,
• dzięki czemu uzyskano większą elastyczność wymiarów montażowych.

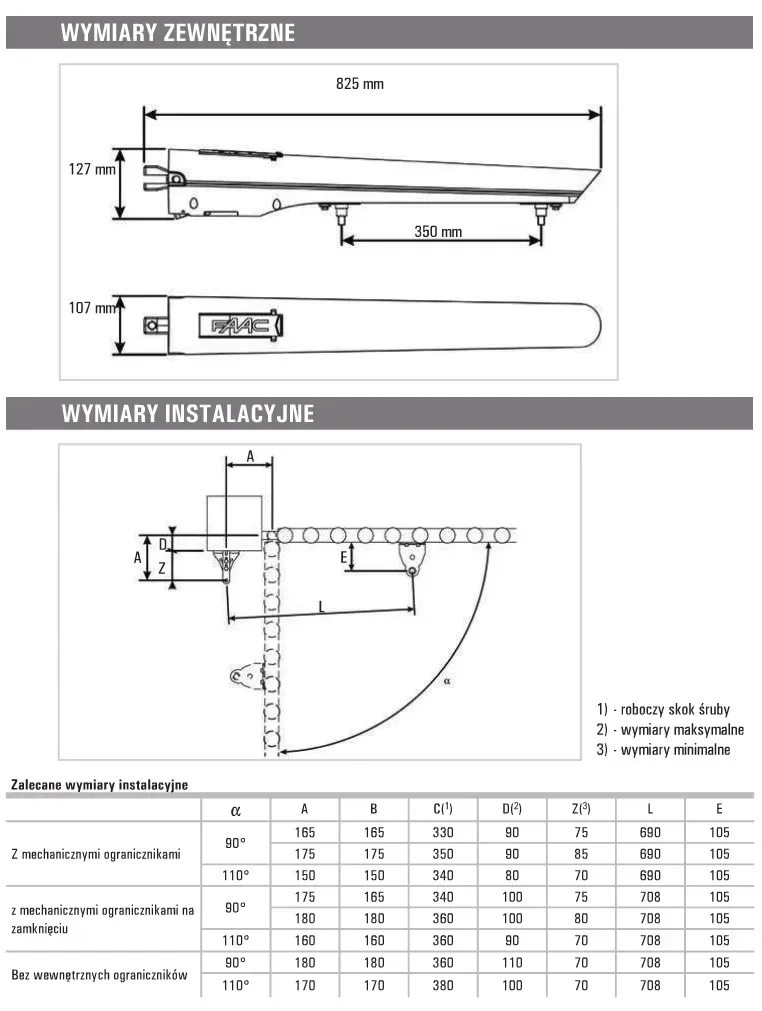

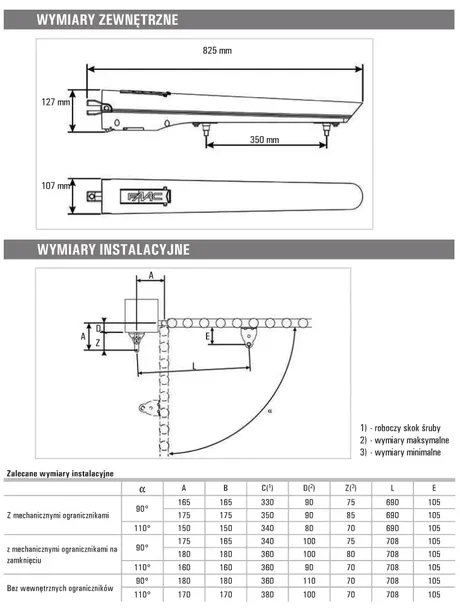

• Duży skok śruby do 350 mm z mechanicznymi ogranicznikami do 390 mm bez mechanicznych ograniczników ruchu zapewnia łatwy i szybki montaż bez konieczności wykonywania kosztownych przeróbek adaptacyjnych.
• Konstrukcja uchwytów pozwala na montaż siłowników bez spawania.

Bezpieczeństwo i wysoka niezawodność

• Zabezpieczenie przeciwzgnieceniowe zapewnia moduł elektroniczny instalowany na płycie centrali sterującej,
• który bezpośrednio kontroluje siłę ciągu oraz powoduje odwrócenie ruchu skrzydła bramy w przypadku wykrycia przeszkody.

Napęd z wbudowanymi ogranicznikami na otwarcie i zamknięcie.

Wbudowany amperometryczny enkoder - wykrywanie przeszkód.

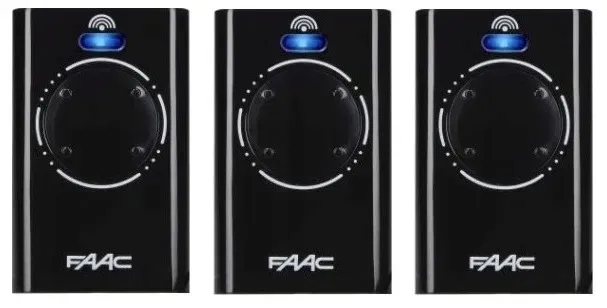

3x Pilot XT4 4-kanałowy 868 MHz

• piloty pracują na częstotliwości 868MHz w wersji LR (Long Range) o zwiększonym zasięgu działania,. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej. Zasięg pilotów wynosi nawet do 200 m.
• działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota bez konieczności dostępu do radioodbiornika.
• sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code z 70 bilionami kombinacji- kod dynamicznie losowo zmienny.

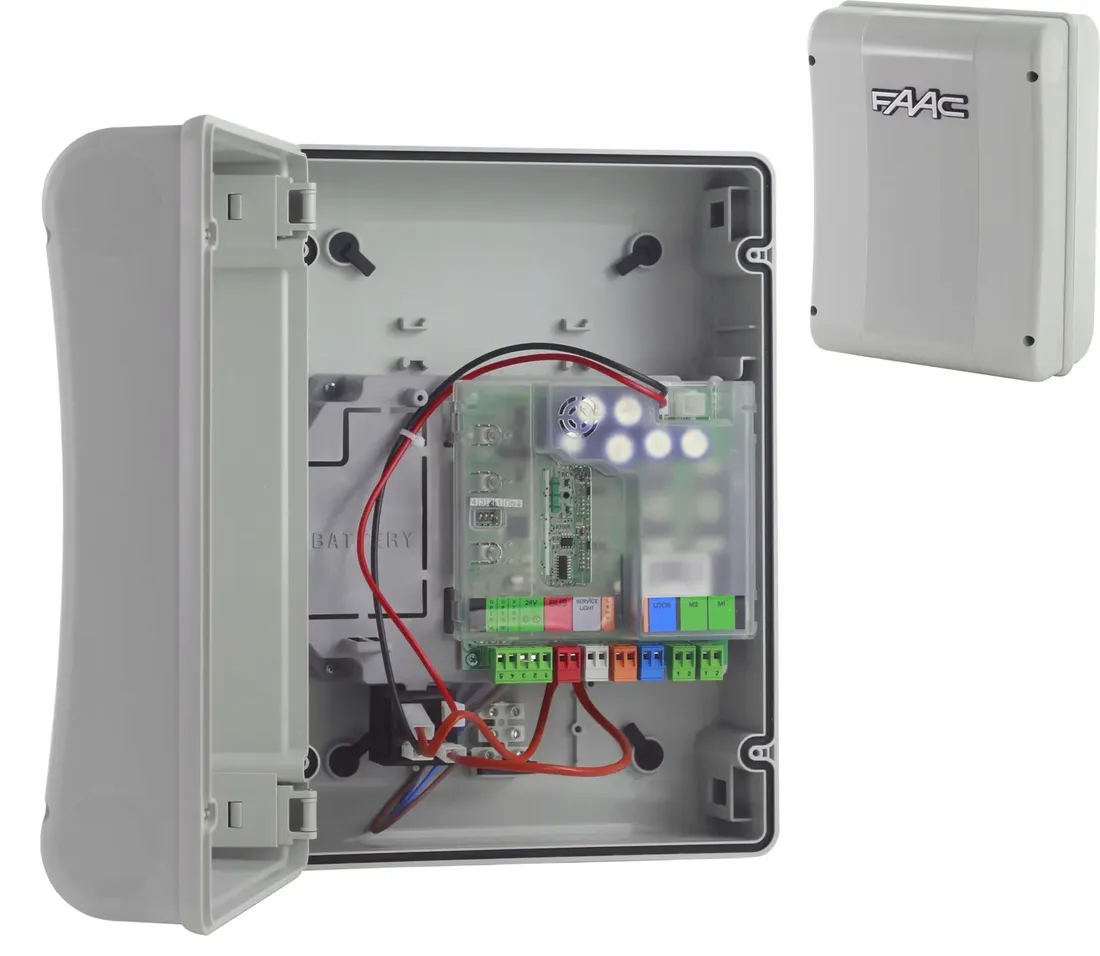

Centrala E024S

• Napięcie zasilające: 230 V (+6%-10%) 50 Hz
• Pobór mocy: 4 W
• Maks pobór mocy: 150 W x 2
• Maks. obciążenie przez akcesoria: (+24 V) 250 mA
• Maks. obciążenie przez akcesoria BUS: 400 mA
• Zakres temperatur pracy: -20 °C to +55 °C
• Bezpieczniki: F1 = samodzielny reset; - F2 = T2A-250V
• Funkcjonalność: EP, A
• Czas pracy (wyłączenie): 5 minut (stałe)
• Czas do automatycznego zamknięcia: Różny zależnie od zapamiętywania (max. 10 min.)
• Wejścia zacisków: Otwarcie A, Otwarcie B, Zatrzymanie, BUS (I/O)
• Wejścia złączki: Zasilanie z akumulatora – moduł XF 433 lub XF 868
• Wyjścia płyty: Silniki, lampy, zasilanie akcesoriów, blokada elektryczna, załączanie oświetlenia serwisowego (90 s. stałe)
• Funkcje programowalne: Logika (A, E, AP, EP, A1, B, C), prędkość (wysoka/niska)*
• Funkcje zapamiętywania: Czas do automatycznego zamknięcia, skrzydło 2 opóźnienie przy zamknięciu
• Zintegrowane kanały radiowe typu: DS, SLH, RC/LC (max. 250 kanałów)

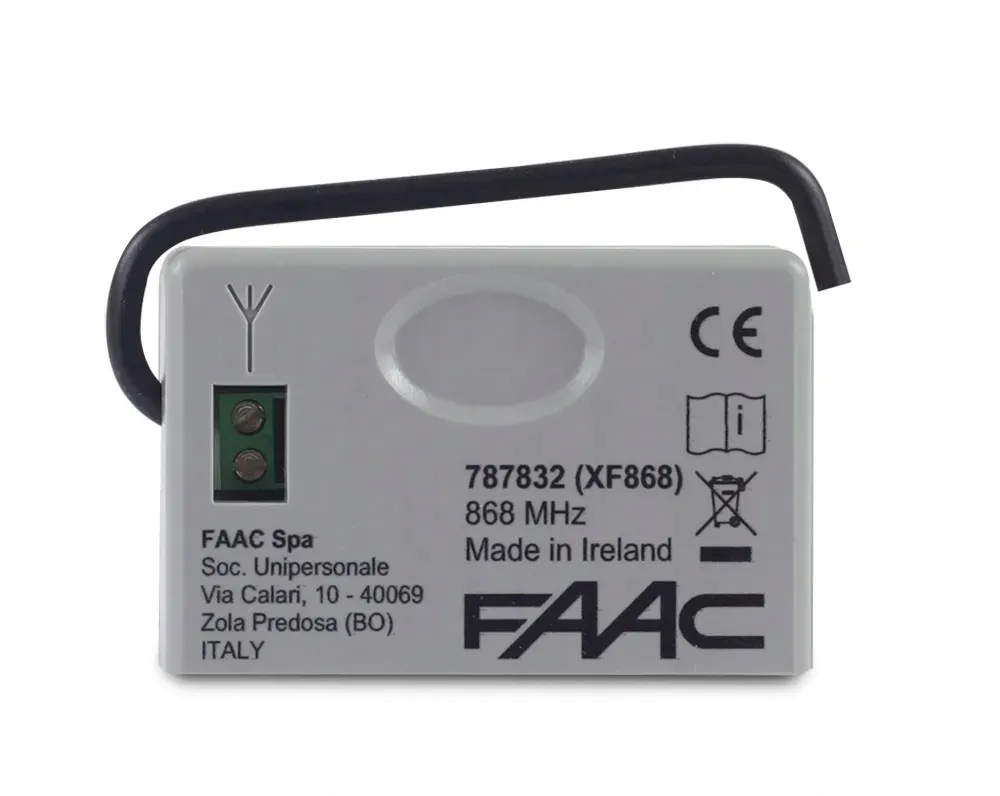

Radioodbiornik XF 868 MHz

Moduł radioodbiornika FAAC XF868 przeznaczony do napędów FAAC z 3-pinowym złączem komunikacyjnym. W takie złącze wyposażone są min. wszystkie napędy D600, D700, D1000 oraz wszystkie nowe centrale sterujące takie jak E045, E145, E024, E124. Odbiornik nie pasuje do 5-cio pinowych złącz w starszych elektronikach.

Moduł radioodbiornika nie jest urządzeniem działającym samodzielnie – w płytach elektroniki przeznaczonych do współpracy z 3-pinowym złączem zamontowany jest dekoder, który współpracuje z modułem

• Odbiornik: Superheterodyna z wbudowaną anteną
• Liczba kanałów: 2
• Częstotliwość: 868,35 MHz
• Kod radiowy: Uniwersalny system Omnidec umożliwiający kodowanie SLH lub DS
• Zasilanie: 24 Vdc (z centrali sterującej)
• Podłączenie: Szybkozłącze
• Pamięć: 250 pilotów

Najważniejsze cechy

• Zasięg: 20 m
• Czas wykrycia przeszkody: 20 ms
• Wymiary: 41 x 130 x 42 mm
• Kąt obrotowy: 180°
• Stopień ochrony: IP54
• Zakres temperatury pracy: -20°C ÷ +55°C

Przeznaczenie

Fotokomórki z serii XP 20 to dodatkowe zabezpieczenie bramy wjazdowej. Regulowany, szeroki kąt pracy, aż 20-metrowy zasięg oraz wysoka czułość sprawiają, że korzystanie z domowego podjazdu nigdy nie było tak bezpieczne. XP 20B D - system z zasilaniem BUS 2Easy przystosowanym do instalacji 16 par fotokomórek, z dodatkową ochroną przed zakłóceniami wywoływanymi zewnętrznymi źródłami światła (reflektory samochodowe, światła LED).

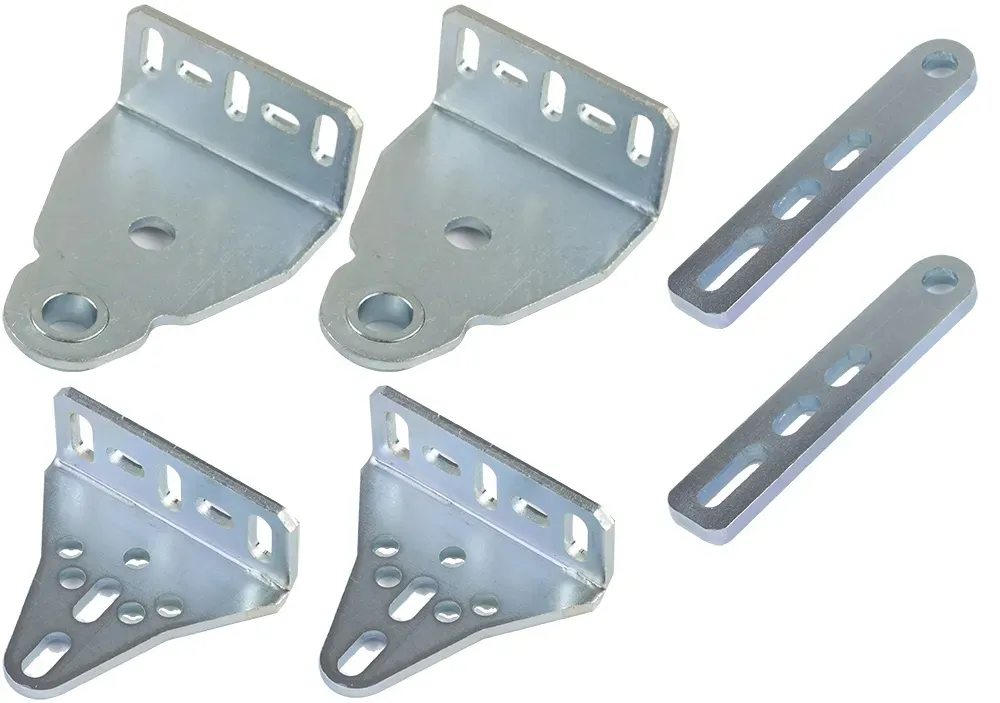

Zestaw uchwytów montażowych

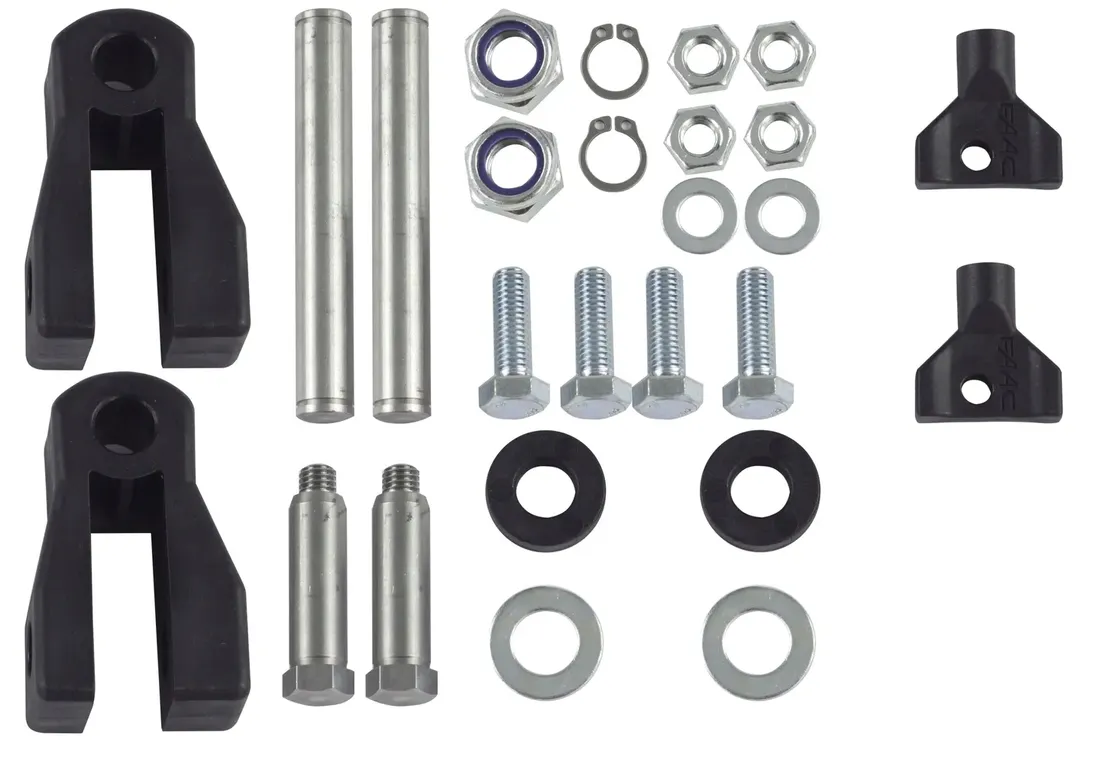

Akcesoria montażowe

Dwa klucze do ręcznego odblokowania siłowników

Karta gwarancyjna

FAAC ENERGY 391 DO BRAM DWUSKRZYDŁOWYCH O DŁUGOŚCI SKRZYDEŁ 2x 2m

ZESTAW JEST KOMPLETNY I GOTOWY DO MONTAŻU
