ZESTAW GENIUS FAAK GBAT 300 / 414 2xPILOTY

IDEALNE ROZWIĄZANIE DLA BRAM PRZYDOMOWYCH.

NAPĘD GENIUS GBAT 300

jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości skrzydła do 3 m. (dwa skrzydła razem 6m) Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Napędy GENIUS GBAT 300 jest produkowany na tych samych podzespołach co model 414. Zastosowany jest ten sam silnik o mocy 280W i sile ciągu 3500 N !!!

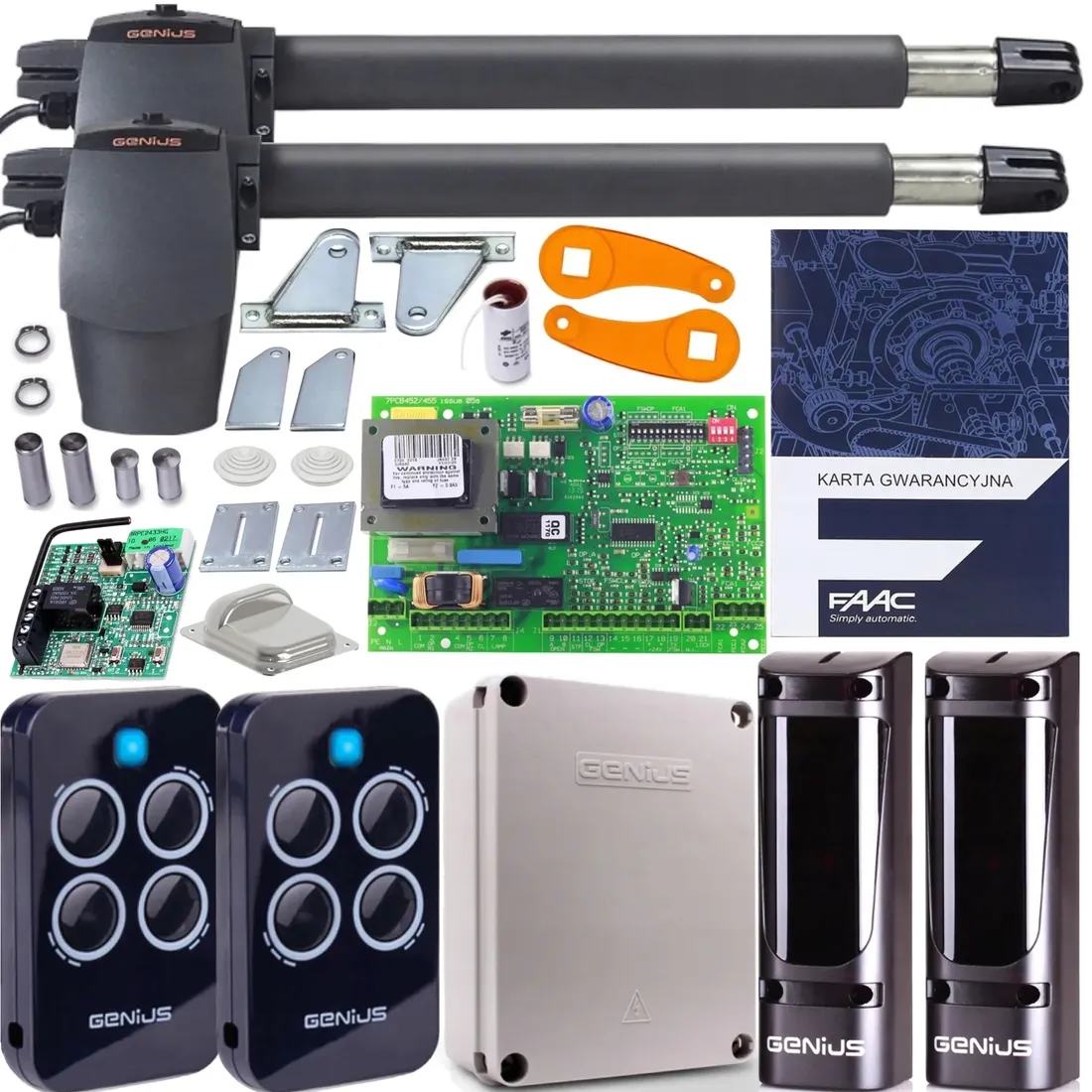

KOMPLETNY ZESTAW ZAWIERA:

• Siłownik GENIUS G-BAT 300   2 szt.
• Para fotokomórek (1szt nadawcza, 1szt odbiorcza) Genius Vega
• 2 piloty 4-kanałowe Genius ECHO
• Odbiornik 2-kanałowy Genius Bravo
• Elementy do montażu napędów do słupków i skrzydeł bramy
• Centrala sterująca Brain 592
• Obudowa do centrali
• Klucz awaryjnego wysprzęglania 2 szt.
• Kondensator rozruchowy 2 szt.
• Centralny dolny ogranicznik ruchu skrzydeł bramy na zamknięcie
• Instrukcja montażu siłownika G-Bat oraz programowania centrali w języku polskim - do pobrania
• Karta gwarancyjna 2 lata
• Pomoc techniczna podczas montażu - telefoniczna

• ŁATWY MONTAŻ I PEWNE DZIAŁANIE Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd GENIUS G-BAT 300 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.
• BEZPIECZEŃSTWO Zabezpieczenie przeciwzgnieceniowe zapewnia moduł elektroniczny instalowany na płytce centrali sterującej, który bezpośrednio kontroluje siłę ciągu napędu. W przypadku awarii mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.
• MINIMALNE KOSZTY OBSŁUGI, WYSOKA NIEZAWODNOŚĆ Koszt obsługi napędu elektromechanicznego GENIUS G-BAT 300 jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +5 5°C.

Dwa mocne siłowniki renomowanej marki GENIUS G-BAT 300 to idealne rozwiązanie dla bram dwuskrzydłowych do użytku przydomowego dla skrzydeł o długości 2 x 3m. Siłowniki są dedykowane do montażu na wąskich słupkach. Siłowniki posiadają wysuwane tłoki z stali nierdzewnej wykonane z wysokogatunkowego stopu. Siłowniki samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

SPECYFIKACJA TECHNICZNA:

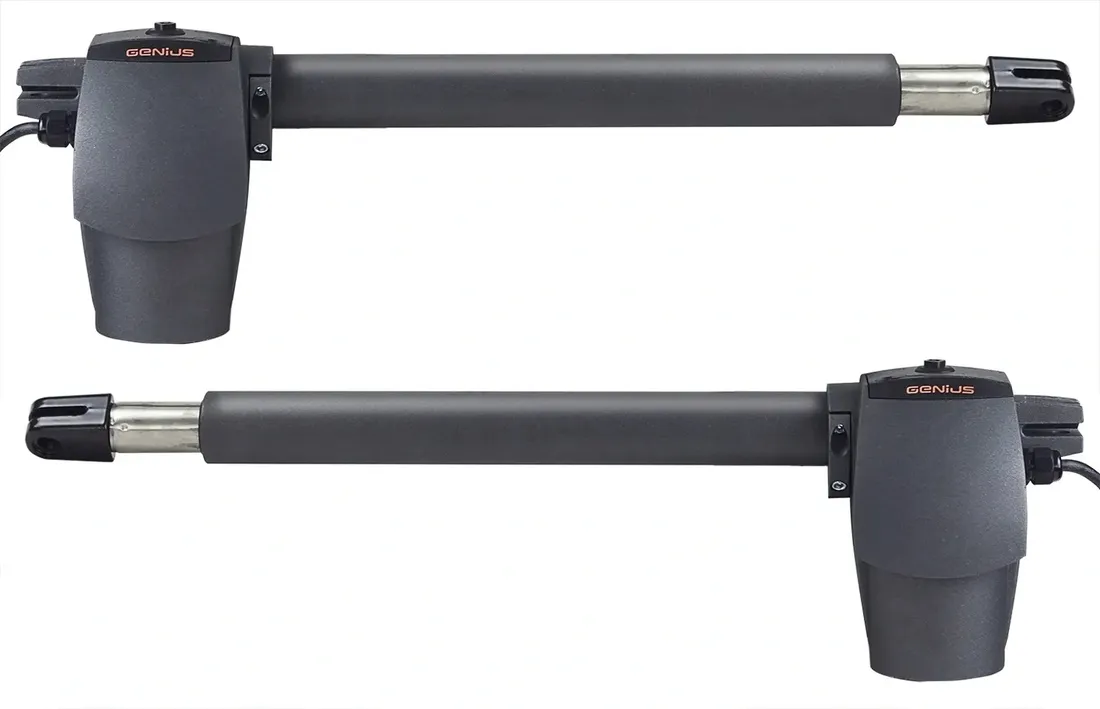

2 X SIŁOWNIK G-Bat 300

• Zakres ruchu 300mm
• Zasilanie 230V, 50(60)Hz
• Zasilanie silnika 230V
• Pobór mocy 280W
• Pobór prądu 1,2A
• Prędkość obrotowa silnika 1400obr./min
• Prędkość wysuwu trzpienia 1,6cm/sek
• Maksymalna siła ciągu 3500N
• Zabezpieczenie termiczne 140°C
• Zakres temperatur -20/+55°C
• Stopień ochrony IP44
• Ciężar- 6,5 kg

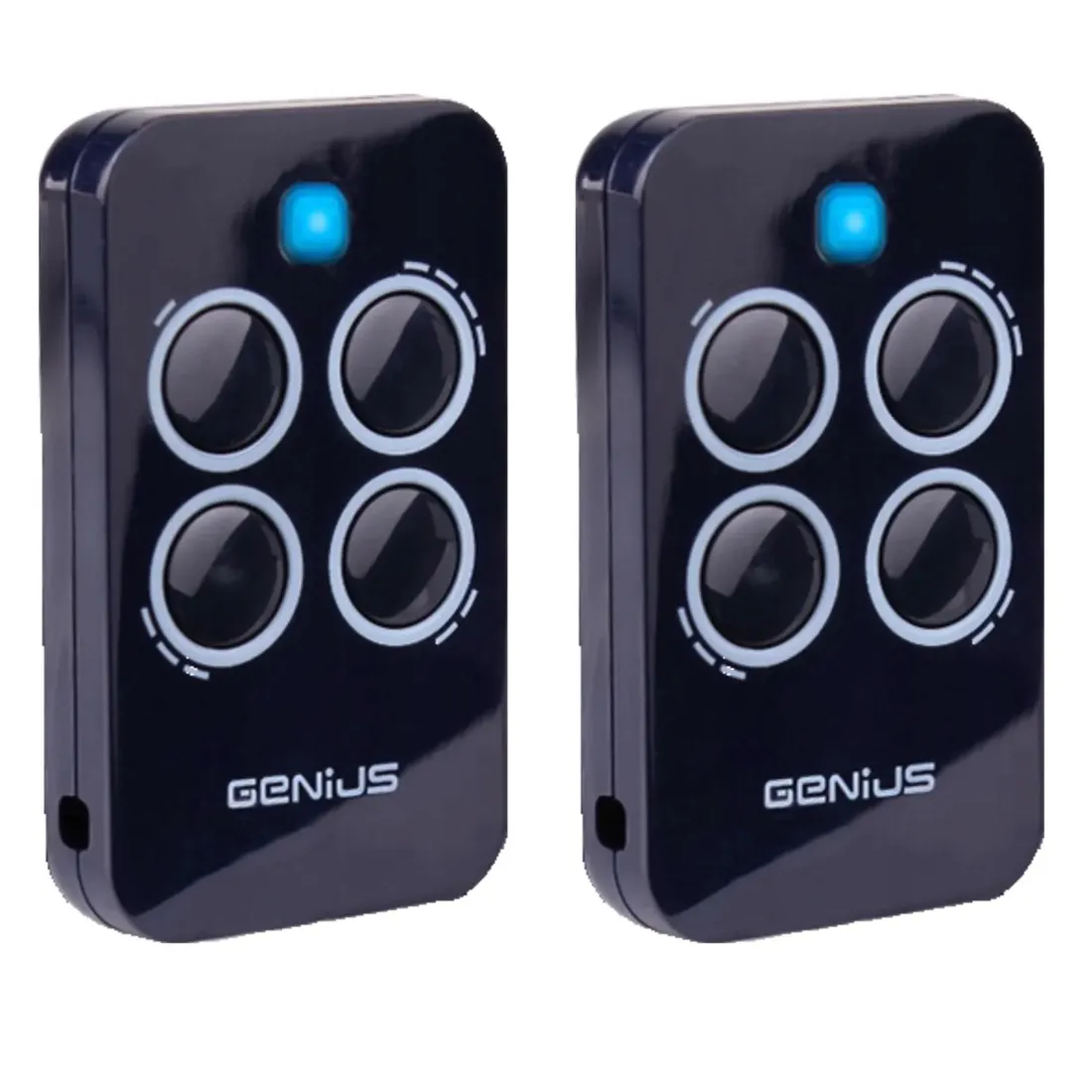

2x PILOT ECHO 4-kanałowy 433MHz

• piloty pracują na częstotliwości 433 MHz. System ten jest odporny na zakłócenia, a przez to pracuje wydajniej.
• zasięg nawet do 200 metrów !
• sygnał wysyłany z pilota zabezpieczony jest algorytmem Rolling Code 70 bilionów kombinacji - kod dynamicznie losowo zmienny
• każdy pilot wyposażony jest w baterię.

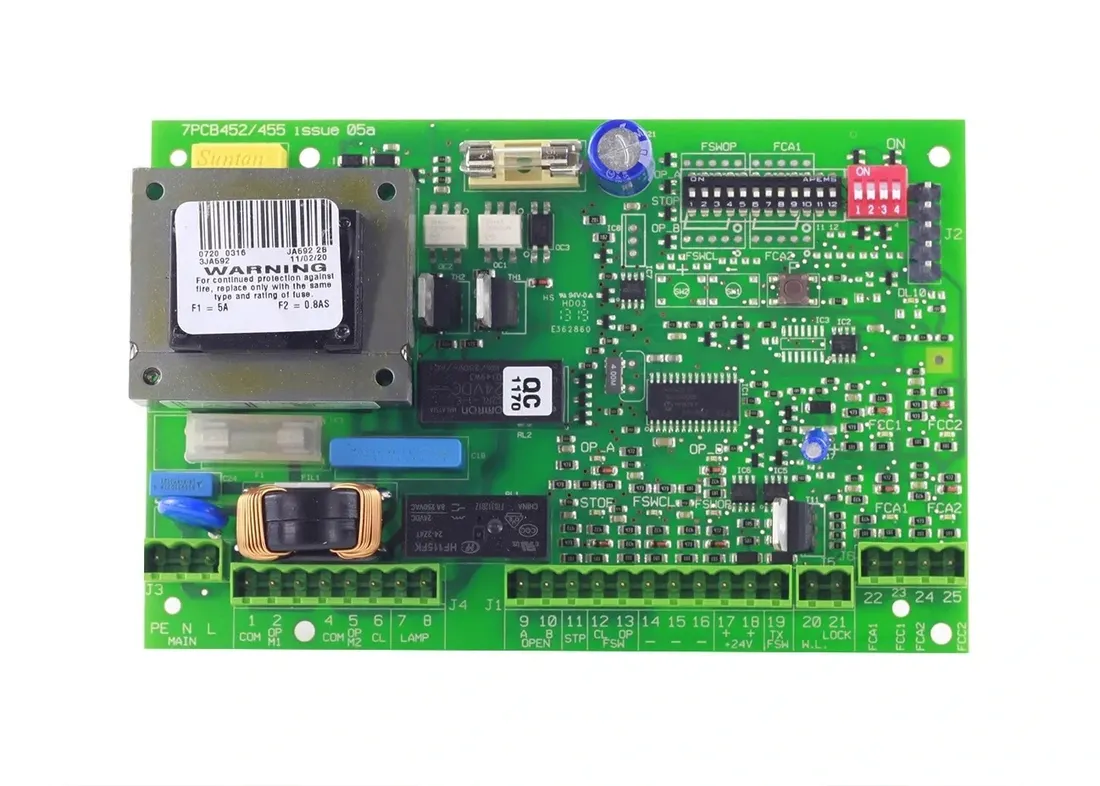

CENTRALA STERUJĄCA BRAIN 592

• regulacja siły działania osobno dla każdego siłownika (8 poziomów)
• hamowanie skrzydeł bramy (delikatne zakończenie ruchu bramy)
• funkcja automatycznego zamknięcia po przejechaniu pojazdu
• bardzo proste programowanie
• funkcja opóźnienia drugiego skrzydła
• obsługa całkowitego i częściowego otwierania bramy (funkcja furtki)
• wejście na lampę sygnalizacyjną
• możliwość sterowania bramy wejściem N.O. (z domofony, przycisku z domu, telefonu komórkowego)

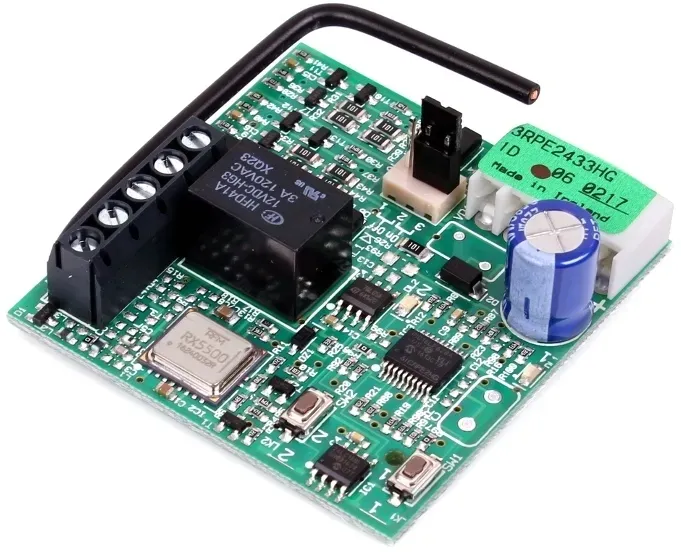

ODBIORNIK RADIOWY GENIUS BRAVO

• 2-kanały (całkowite otwarcie i funkcja furtki)
• pojemność do 256 pilotów
• kod dynamicznie losowo zmienny (Rolling Code)
• antena zwiększająca zasięg pilota

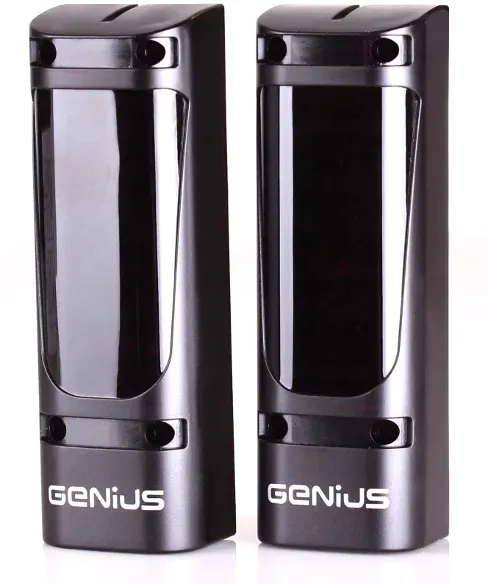

FOTOKOMÓRKI BEZPIECZEŃSTWA VEGA O ZASIĘGU 20M

Do instalacji natynkowej na słupkach lub na kolumnie. Fotokomórka kierunkowa samonastawna.

• zasięg działania: 20m
• ustawianie w osi - samonastawna
• wymiary: 41x130x42mm
• pobór mocy przez parę fotokomórek 50mA
• stopień ochrony: IP54
• zasilanie 24 VAC/VDC

Obudowa centrali sterującej

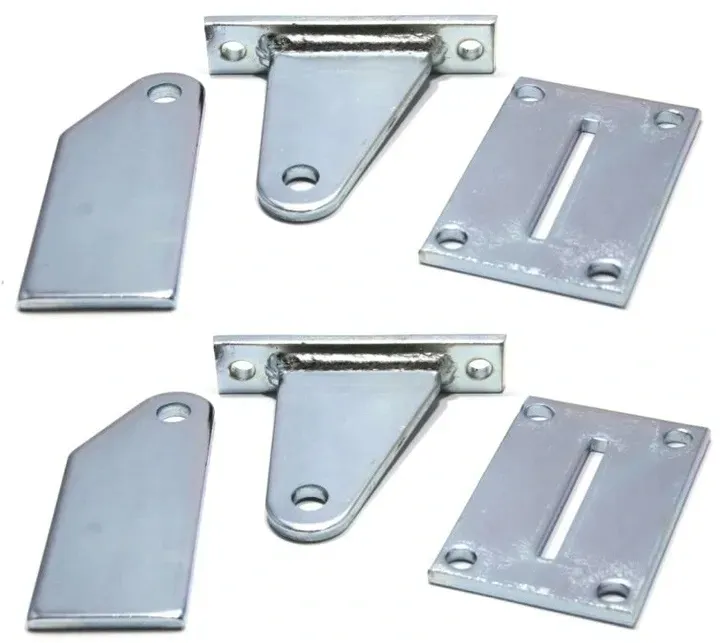

UCHWYTY MONTAŻOWE

• uchwyty do zamocowania siłowników, komplet uchwytów do zamocowania na słupkach i skrzydłach bramy
• ocynkowane

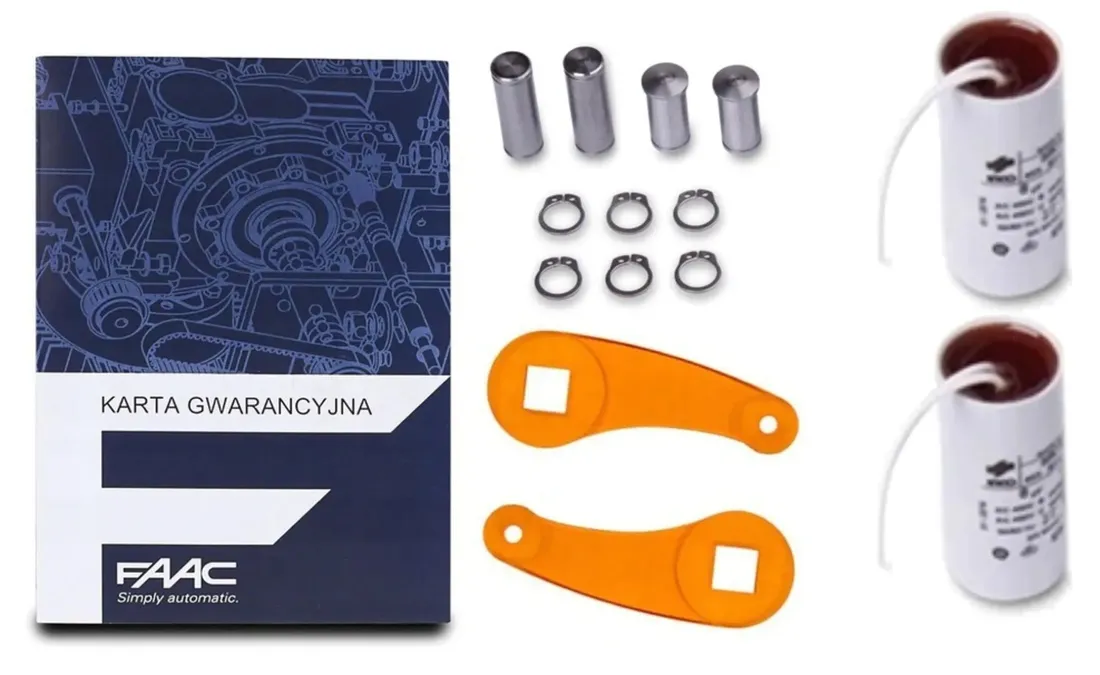

AKCESORIA MONTAŻOWE I KLUCZYKI ODBLOKOWUJĄCE

• trzpienie montażowe do zamocowania siłowników do uchwytów montażowych
• kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej
• Kondensator rozruchowy 2 szt.

OGRANICZNIK RUCHU SKRZYDEŁ W POZYCJI ZAMKNIĘTEJ

• przykręcany do podłoża
• zabezpieczenie antykorozyjne: ocynk

WYMIARY MONTAŻOWE SIŁOWNIKÓW GBAT

Zalecane wymiary instalacyjne:

wymiary w mm

∠ 90% A: do145 B: 145 C: 300 D: 100 Z: 45 L: 900

dla otwarcia skrzydła o kąt 90° : A+B=C

dla otwarcia skrzydła większy niż kąt 90° : A+B<C

D) maksymalny wymiar, Z) minimalny wymiar, C) roboczy skok śruby tłoka siłownika

KOMPLETNY I GOTOWY DO MONTAŻU ZESTAW GENIUS GBAT 300
