ZESTAW NAPĘD DO BRAM BFT PHOBOS BT B40 3x PILOT COOL C4, Compacta

Zestaw BFT Phobos BT B40 do bramy dwuskrzydłowej

Zestaw automatyki do bramy dwuskrzydłowej BFT PHOBOS BT B40  przeznaczony jest do automatyzacji bram dwuskrzydłowych o maksymalnej długości do 4 m i ciężarze do 700 kg każdego ze skrzydeł.

Zestaw posiada wbudowane regulowane wyłączniki położeń krańcowych - brak potrzeby stosowania odbojów przykręcanych do podłoża.

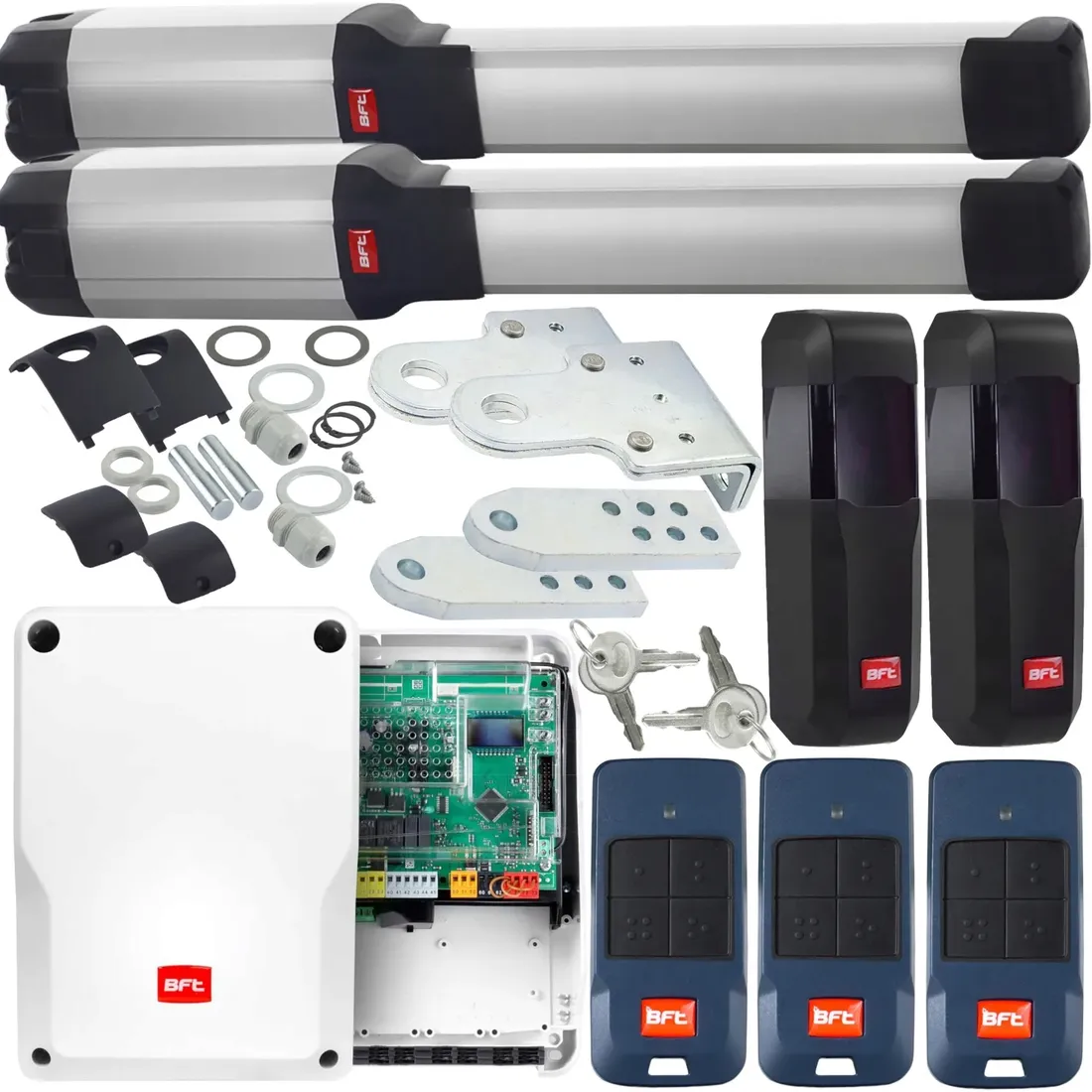

W skład zestawu wchodzą:

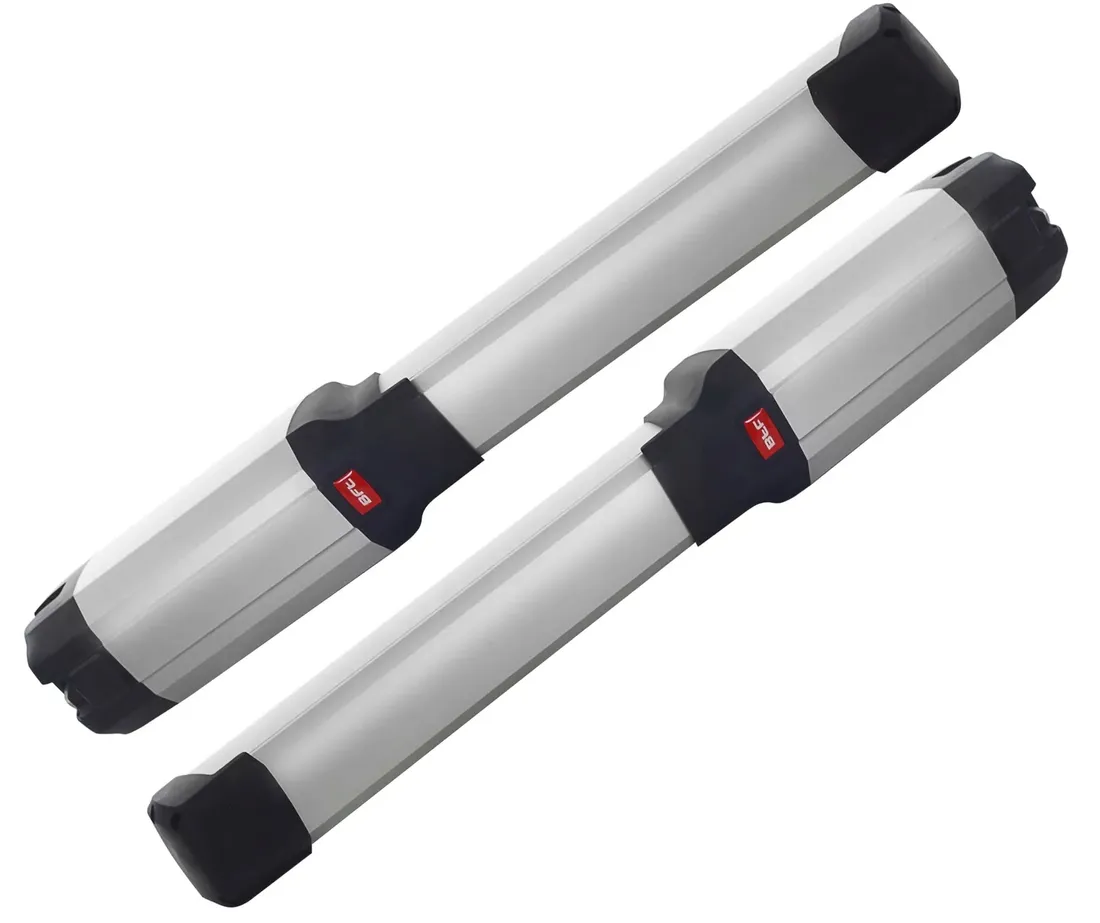

• 2x siłowniki elektromechaniczne BFT PHOBOS BT B40 z elementami mocującymi
• Centrala sterująca BFT THALIA BT A80 DUO z wbudowanym radioodbiornikiem - pamięć na 128 piloty
• Obudowa do centrali - hermetyczna
• 3 x 4 przyciskowy Pilot 8-kanałowy BFT MITTO COOL C4 (możliwość dokupienia większej ilości)
• Fotokomórki BFT Compacta
• Uchwyty montażowe do słupków i do skrzydeł bramy
• 4x Kluczyki do awaryjnego otwierania bramy w przypadku braku napięcia
• Instrukcje obsługi w języku polskim
• Karta gwarancyjna - 24 miesiące

Charakterystyka:

Nowe siłowniki jak poprzednie modele wykorzystują technologię D-TRACK która zapewnia pełne bezpieczeństwo użytkowania - siły niezbędne do pracy są optymalnie dobierane w każdym punkcie pracy automatyki.

Nowe napędy charakteryzują się całkowicie nowym designem - nawiązującym do pozostałej oferty nowych modeli siłowników i akcesoriów.

Zmodernizowana została też konstrukcja nakrętki śruby pociągowej (śruba pociągowa jest głębiej osadzona w stosunku do starych modeli), przez co ograniczono możliwość przypadkowego zanieczyszczenia mechanizmu.

Siłowniki te pasują również do zastosowania na szerokich słupkach. (murowanych, betonowych oraz kamiennych). Maksymalna odległość od krawędzi słupka do osi osadzenia zawiasu  do 20 cm.

Specyfikacja techniczna

• Masa jednego skrzydła bramy: 700kg* (dwa skrzydła 2x 700 kg)
• Maks. długość panelu bramy bez zamka elektrycznego: 3m
• Kąt maksymalny: 130°
• Zasilanie centrali sterującej: 230V +/- 10% 50Hz
• Zasilanie siłowników: 24V
• Pobór mocy: 40W
• Siła pchająca i ciągnąca: 2000 N
• Prędkość przesuwu: 15mm/s.
• Skok roboczy: 470mm
• Wykrywanie przeszkód: TAK
• Rodzaj wykrywania przeszkód: elektroniczne
• Wyłączniki krańcowe: magnetyczne mechaniczne
• Odblokowanie przy braku prądu: spersonalizowany klucz
• Temperatura pracy: od -20 C do + 55 C
• Stopień ochrony: IP 44
• Smarowanie przekładni: smar
• Tryb użytkowania: 30 cykli na godzinę
• Masa siłownika: 4,8 kg
• Zastosowanie do słupków: stalowych
• Centrala sterująca: Thalia BT A80 DUO

*Ważne. Maksymalna waga skrzydła zmniejsza się wraz ze wzrostem jego długości! Siłownik Phobos BT B40 obsługuje skrzydła o długości 4 metra i masie max. 700kg.

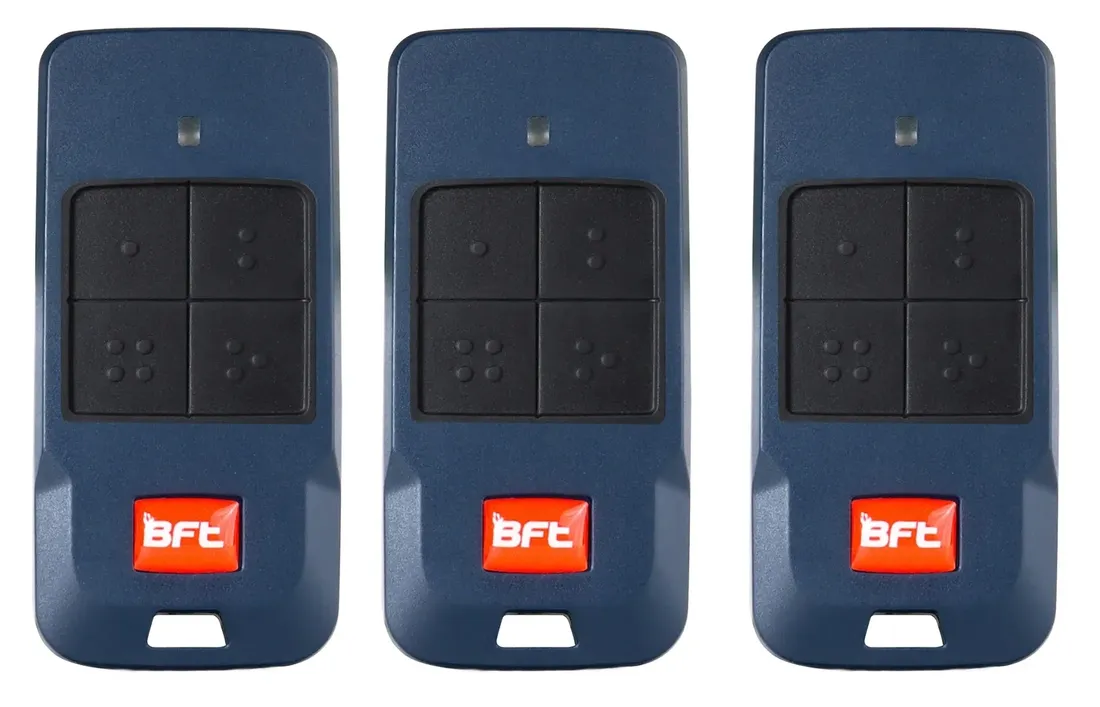

3 x Pilot BFT MITTO COOL C4 8-kanałowy z baterią

Dane techniczne:

• Częstotliwość: 433,92 MHz
• Liczba kanałów: 4 przyciski = możliwość sterowania 8 kanałami radiowymi
• Zasilanie: bateria CR2032
• Zasięg: do 100 m
• Wymiary: 62x38x14 mm
• Bateria w zestawie

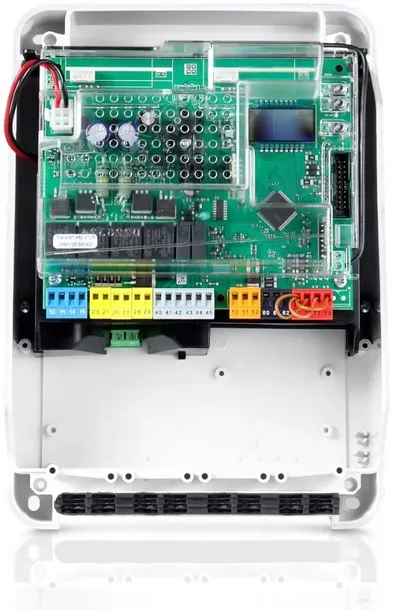

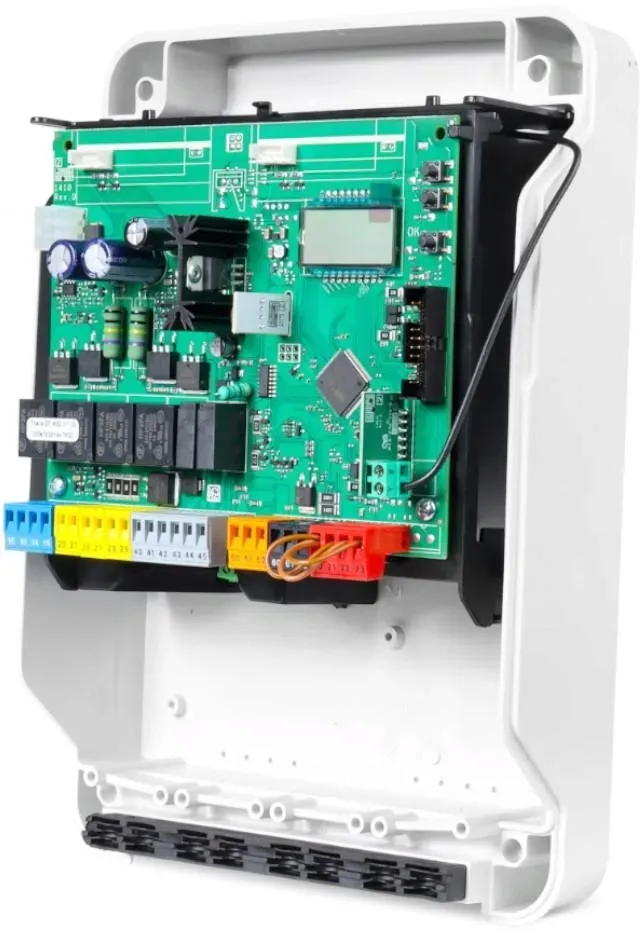

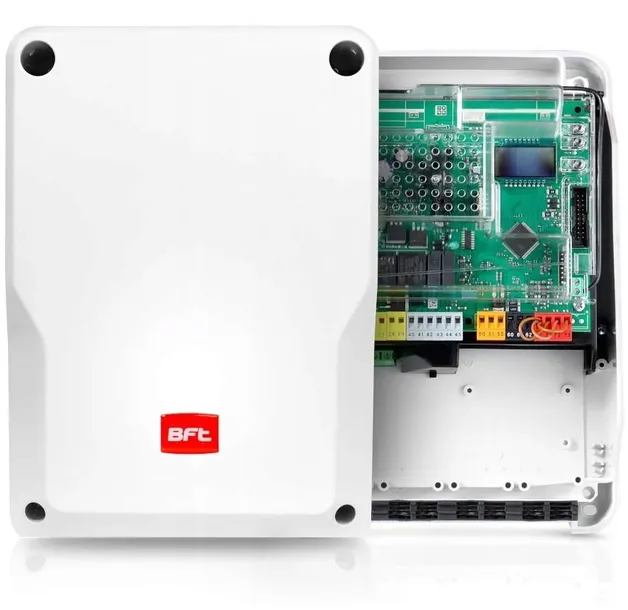

Centrala sterująca BFT THALIA BT A80 DUO z wbudowanym radioodbiornikiem

Tablica sterująca do 1 lub 2 siłowników 24V do bram skrzydłowych, do instalacji o wysokiej złożoności. Zastosowanie: panel sterujący maksymalnie dwoma siłownikami 24 V do bram uchylnych Zasilanie płyty: 230 V jednofazowe Zasilanie siłownika: 24 VDC 240 W maks. dla każdego siłownika Główne cechy: wymienne listwy zaciskowe z nowym standardowym kodem kolorów, uproszczone programowanie oparte na scenariuszach poprzez wyświetlacz i wbudowany dwukanałowy odbiornik, system zapobiegający zmiażdżeniom D-Track, spowolnienie podczas otwierania i zamykania oraz elektroniczny system samodzielnego uczenia się Główne cechy: automatyczne zamykanie, szybkie zamykanie, częściowe otwieranie, czuwak, zasilany zamek elektromagnetyczny bezpośredniego połączenia i elektromagnes, krawędź 8K2 bezpośredniego połączenia. Kompatybilność: LIBRA C MA, LIBRA C LX, LIBRA, LIBRA R, LIBRA MA R

Parametry techniczne:

• Zasilanie centrali: 220-230V
• Zasilanie siłowników: 24V, 180W max każdy
• Wyjście maksymalnie 180 + 180 W
• Zintegrowany 2-kanałowy radioodbiornik z pamięcią na128 piloty
• Uproszczone programowanie za pomocą wyświetlacza ciekłokrystalicznego
• Kolorowe i ponumerowany listwy zaciskowe
• Soft Stop - spowolnienie w końcowych etapach otwierania i zamykania aby domyk skrzydeł był delikatny
• Elektroniczne samouczenie przy pierwszym uruchomieniu "Autoset"
• Funkcja automatycznego zamykania
• Automatyczne zamykanie po przejechaniu linii fotokomórek
• Funkcja furtki i inne...

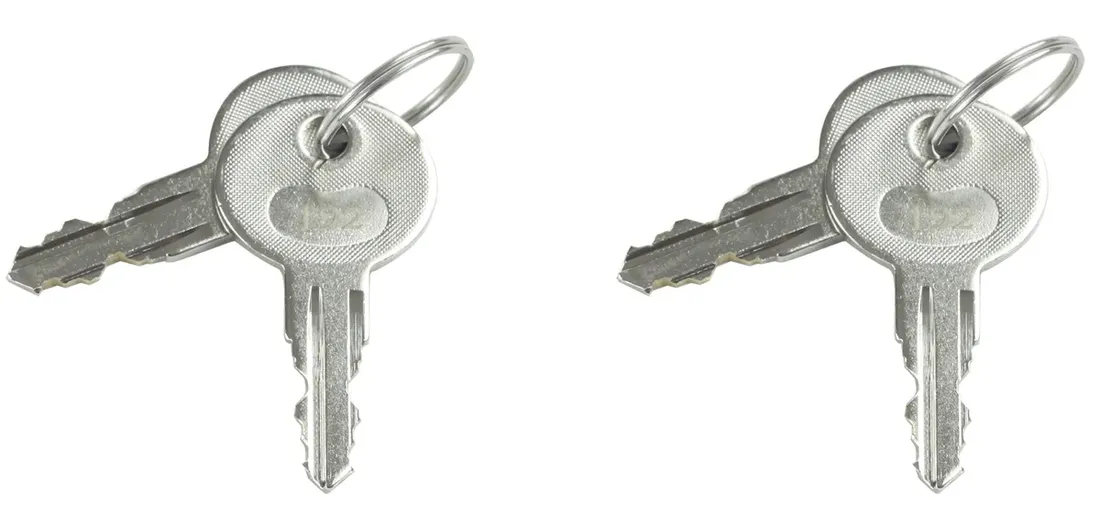

Komplet kluczy do awaryjnego otwierania bramy w przypadku brakuprądu.

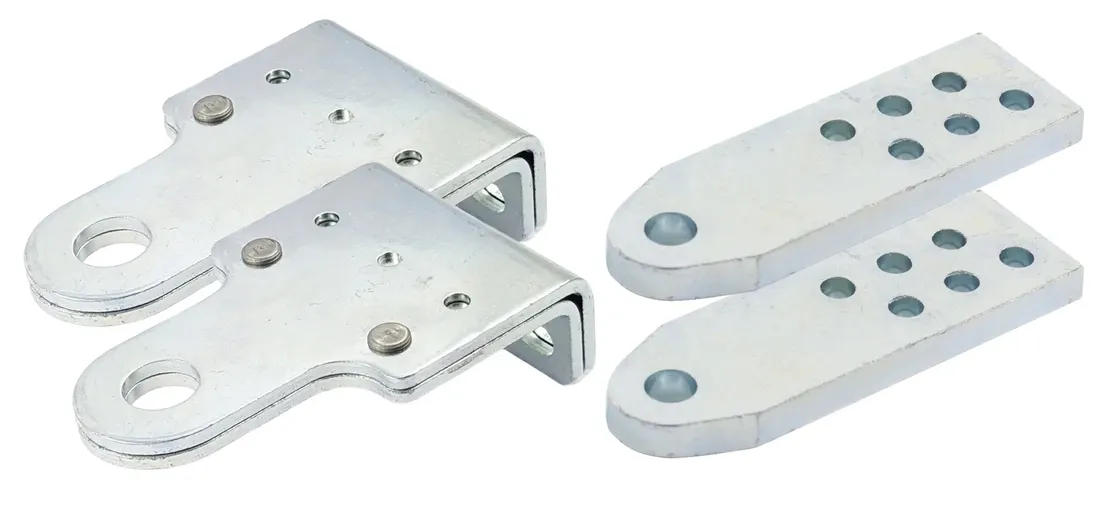

Uchwyty montażowe siłowników

• 2x uchwyt do słupków
• 2x uchwyt do skrzydła bramy

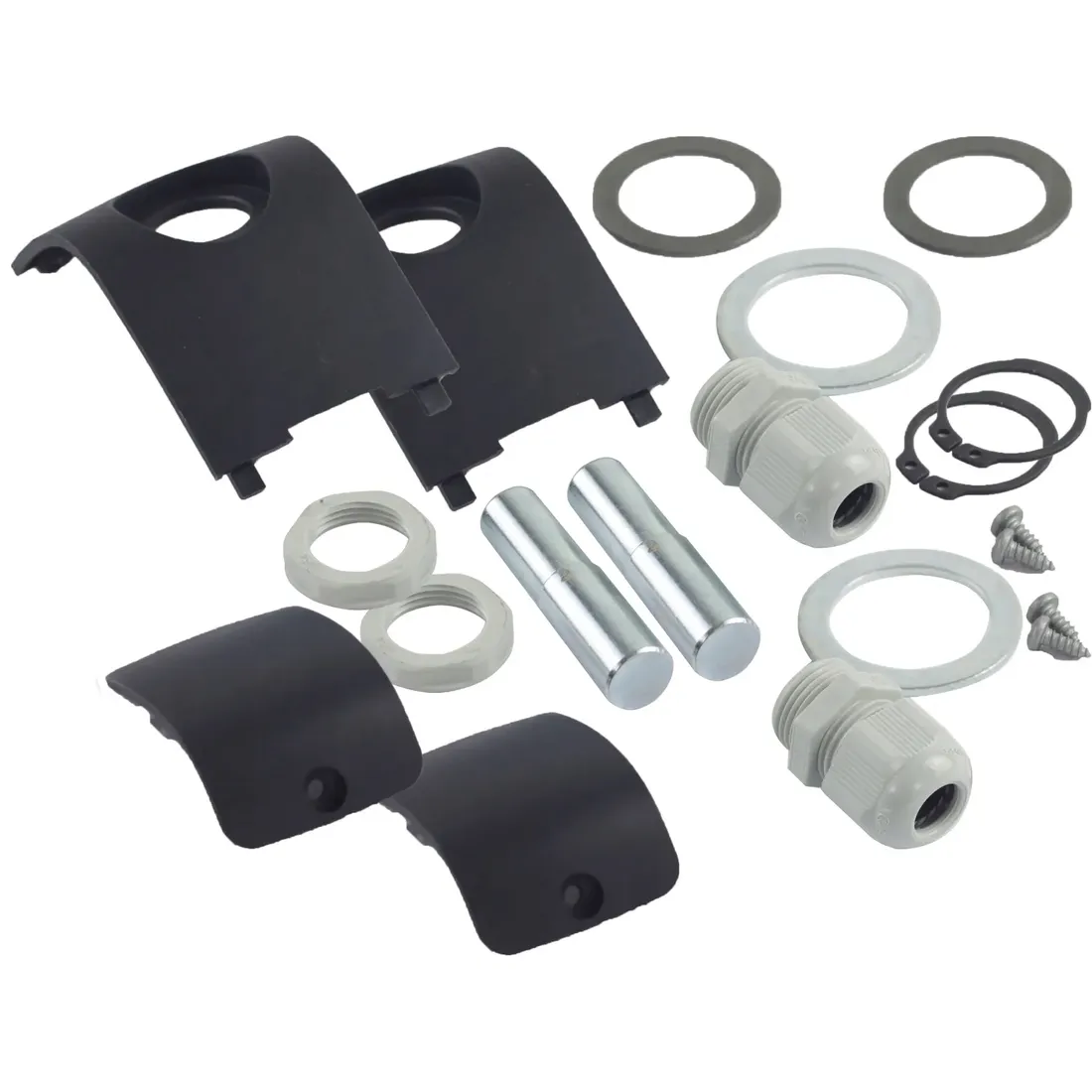

Akcesoria montażowe

• dławiki do przeprowadzenia przewodów
• zaślepki do siłowników
• trzpienie do zamocowania siłowników
• pozostałe drobne elementy montażowe

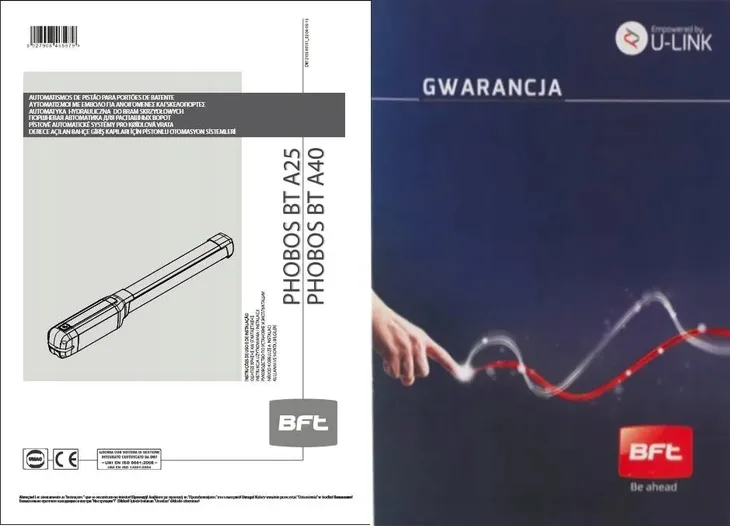

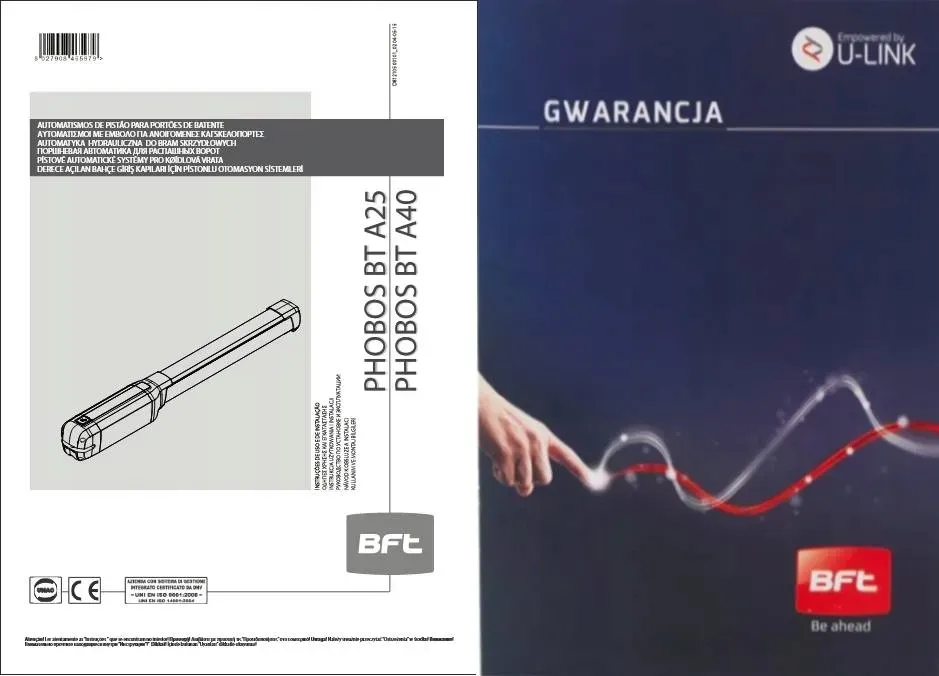

Instrukcja obsługi
