ZESTAW napęd FAAC DELTA 3 741 2x PILOT

Zestaw do bram przesuwnych FAAC DELTA 3 - 741 do bram o wadze do 900 kg, 2x pilot,

Najważniejsze cechy:

• Szybka i prosta instalacja dzięki wbudowanej jednostce sterującej
• Napęd samoblokujący - nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania
• W przypadku awarii zasilania, urządzenie odryglowuje się kluczem co umożliwia ręczne otwarcie i zamknięcie bramy
• Uproszczone programowanie przy pomocy wyświetlacza
• Magnetyczne wyłączniki krańcowe

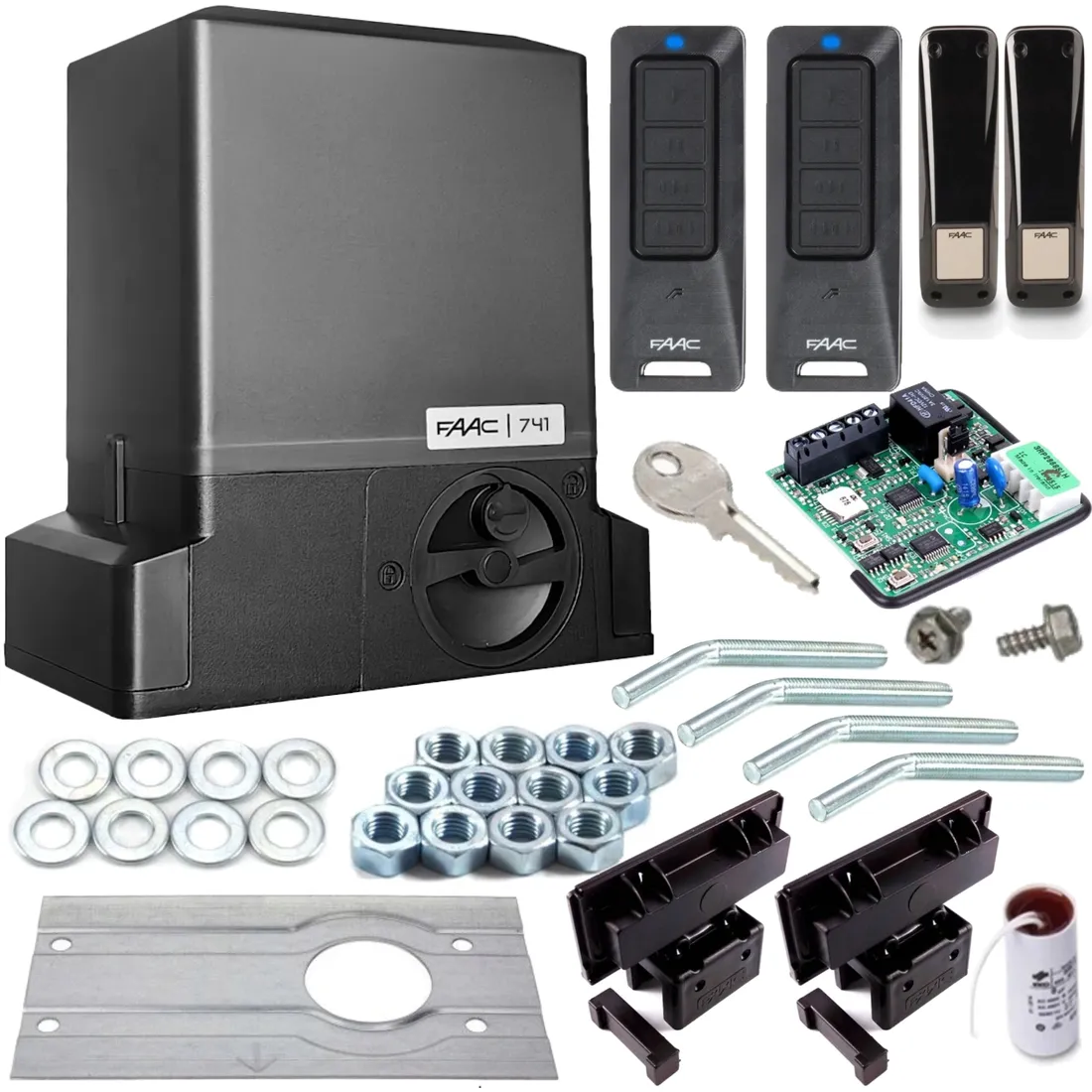

Skład zestaw FAAC DELTA 3 - 741 zawiera:

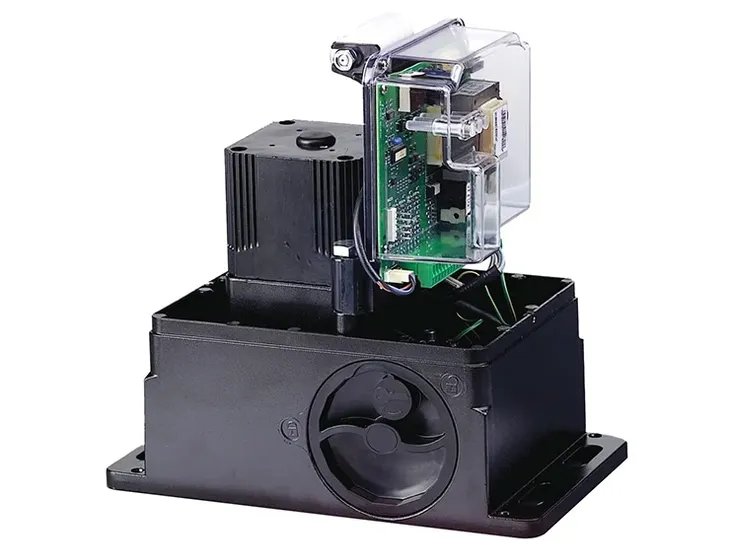

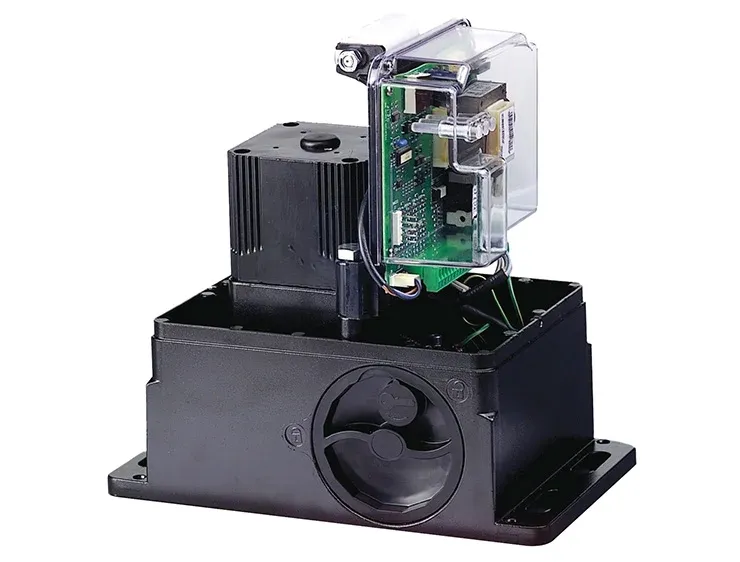

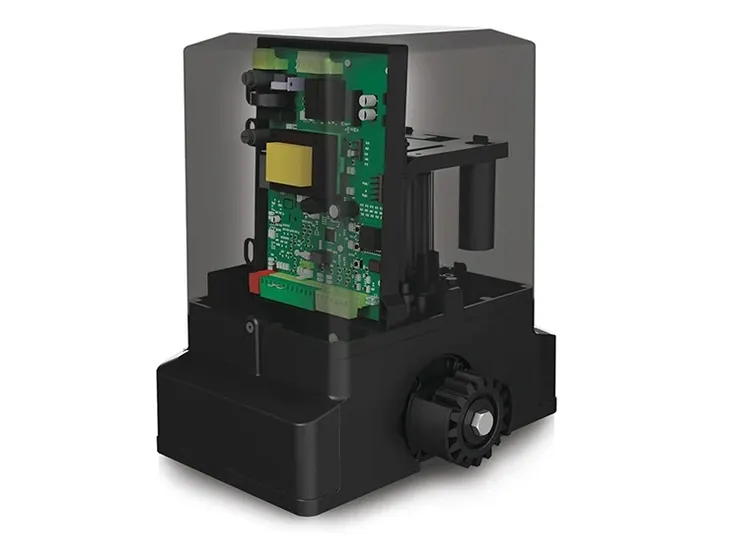

• Napęd renomowanej marki FAAC model 741 (wbudowana centrala sterująca 748D i kondensator rozruchowy)
• 2x Piloty XT4 868 FDS LRB zasięg do 200 m!
• Odbiornik radiowy FDS 868 MHz 2-kanałowy
• Fotokomórki z regulacją kąta widzenia XP20D
• Podstawa montażowa
• Wbudowany Enkoder ( czujnik przeciwzgnieceniowy )
• Komplet elementów montażowych (kotwy, nakrętki, dławiki)
• Kostki połączeniowe do kabli
• Indywidualny klucz odblokowujący
• Komplet magnetycznych wyłączników krańcowych na listwę zębatą
• Karta gwarancyjna
• Instrukcja montażu i programowania w języku polskim - do pobrania

Zastosowania

Model 741 przeznaczony jest do automatyzacji bram wjazdowych o długości maksymalnej 15m i ciężarze do 900 kg.Zastosowane w nim silnik 230V zapewnia większą siłę pracy niż w modelach 12/24V, a jego konstrukcja oparta jest wyłącznie na przekładniach metalowych i precyzyjnym łożyskowaniu wału głównego gwarantuje niezawodną obsługę bramy przesuwnej o dowolnej konstrukcji przez długie lata.

Funkcjonalność i bezpieczeństwo

Zastosowana najnowocześniejsza centrala sterująca 748D zapewnia możliwość wyboru i programowania wszelkich parametrów pracy, a dodatkowo jest wyposażona w funkcje zwiększające użyteczność, bezpieczeństwo i kulturę pracy, takie jak: otwarcie częściowe (przejście dla pieszych), regulowane spowolnienie i wyhamowywanie przed zatrzymaniem bramy, sygnalizację przeglądu okresowego (licznik cykli pracy) i wiele innych, w większości nieosiągalnych w modelach konkurencyjnych.

DANE TECHNICZNE NAPĘDU FAAC 740 Z WBUDOWANĄ CENTRALĄ:

• Zasilanie: 230V (+6% - 10%) 50 Hz
• Pobór mocy: 350W
• Pobór prądu: 1,6A
• Maks.siła ciągu: 450N
• Maks.moment obrotowy: 18Nm
• Koło zębate: Z16
• Prędkość przesuwu: 12 m/min.
• Wyłącznik krańcowy: magnetyczny
• Zabezpieczenie termiczne: 140°C
• Stopień ochrony: IP 44
• Ciężar: 10kg
• Zakres temperatur pracy -20°C + 55°C
• Hermetyczna osłona centrali sterującej.
• Enkoder - zabezpieczenie przeciwzgnieceniowe do napędów FAAC

Enkoder działa na zasadzie pomiaru prędkości obrotowej silnika. Gdy prędkość silnika, w wyniku najechania bramy na przeszkodę, spada enkoder zatrzymuje i cofa bramę. Zastosowanie enkodera powoduje również bardziej precyzyjną pracę napędu, dzięki określeniu pozycji bramy za pomocą obrotów silnia, a nie czasu jego pracy.

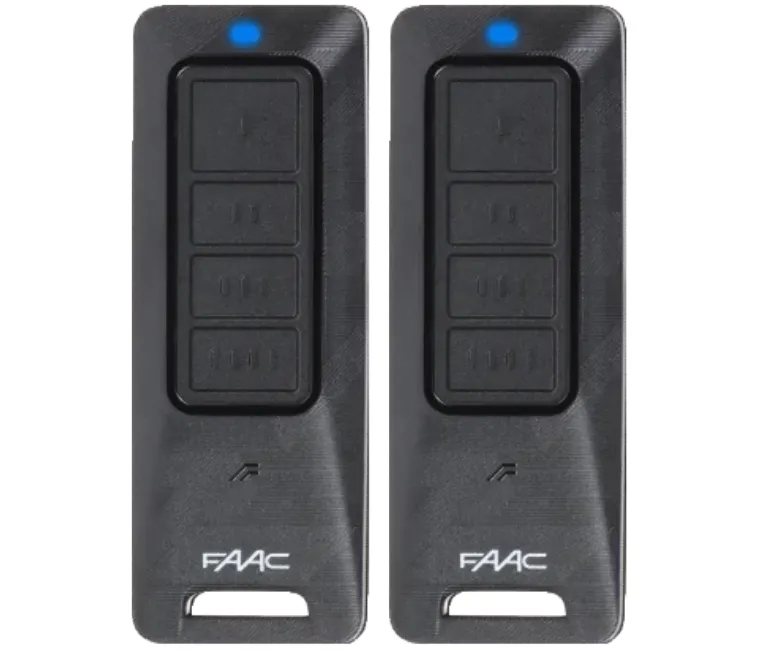

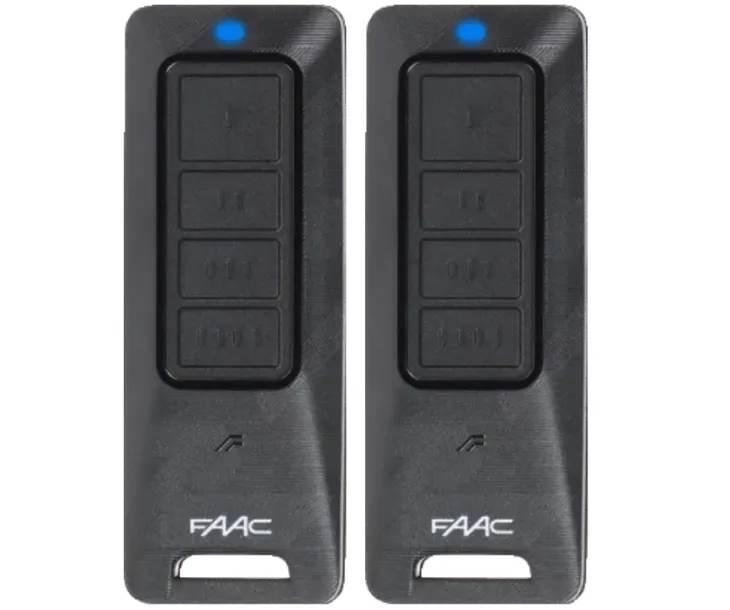

2x Pilot XT4 4-kanałowy 868 MHz

Piloty pracują na częstotliwości 868MHz w wersji LR (Long Range) o zwiększonym zasięgu działania,. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej. Zasięg pilotów wynosi nawet do 200 m.

Działanie pilota oparte jest na technologii FDS.

Sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code - kod dynamicznie losowo zmienny.

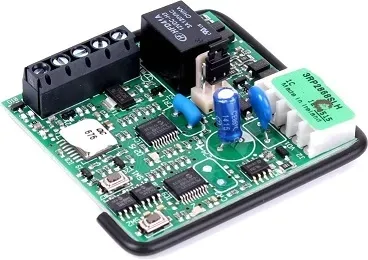

Odbiornik wewnętrzny 2-kanałowy RP 868MHz

• Odbiornik wtykalny z wbudowaną wewnętrzną anteną,
• częstotliwość pracy 868 MHz,
• napięcie zasilane z centrali przez złącze 20/30 Vdc,
• pobór prądu 20mA,
• możliwość zaprogramowania 250 pilotów,
• podłączenie: szybkozłącze
• 2-kanały tzn. funkcja całkowitego otwarcia i funkcja furtki (brama otwiera się ok. 1,2m)

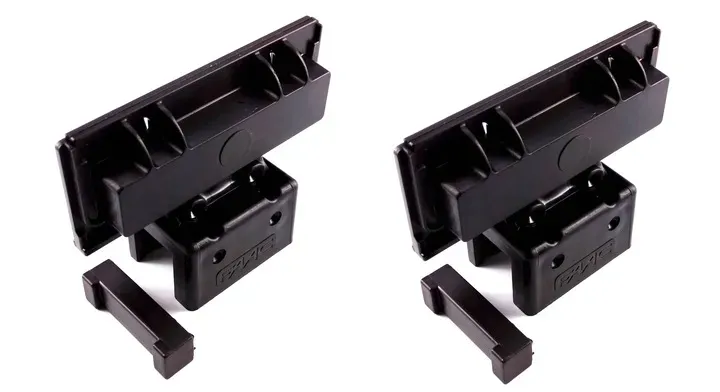

Fotokomórki XP20D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samodostrojeniem.

Dane techniczne:

• zasięg działania: 20m
• soczewka regulowana w osi 180 stopni
• wymiary: 35x105x25mm
• Czas opóźnienia: 13ms
• pobór prądu: 50mA
• stopień ochrony: IP54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie 24Vdc/24Vac

Podstawa montażowa pod napęd

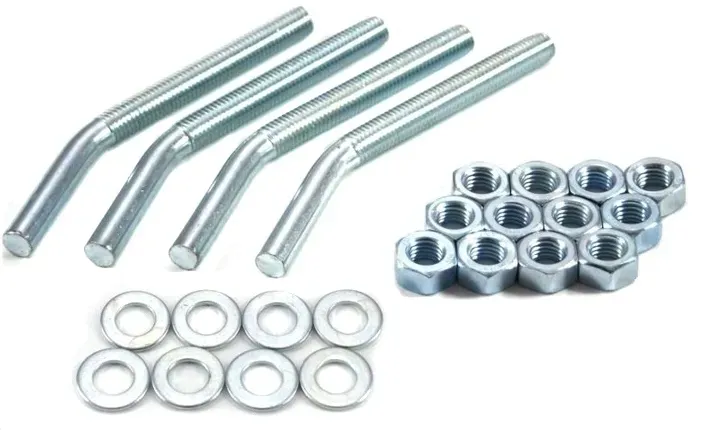

Kotwy montażowe i ośróbowanie do zamocowania napędu

Magnetyczne wyłączniki krańcowe.

Informują napęd odkąd dokąd brama ma się otwierać i zamykać. Montowane na listwie zębatej.

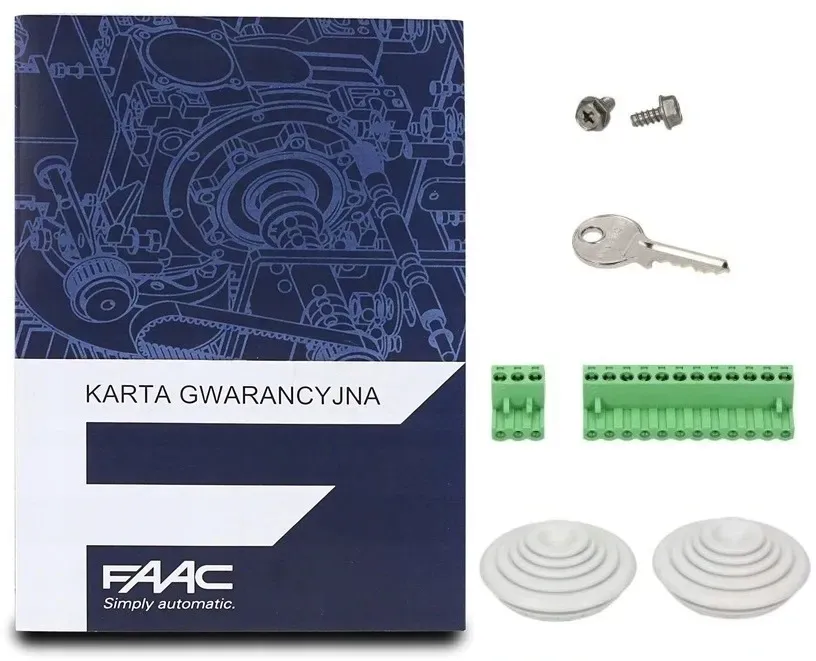

Pozostałe akcesoria zawarte w zestawie

• dławiki na przewody elektryczne
• kostki zaciskowe na przewody
• indywidualny klucz do odryglowania napędu
• śruby do obudowy centrali
• karta gwarancyjna

KOMPLETNY, GOTOWY DO MONTAŻU ZESTAW AUTOMATYKI FAAC 741 (DELTA 3) DO BRAM O WADZE DO 900 KG.
