Zestaw Nice ONELRKIT - OX2UBP + OXILR + 2x ON3ELR

Zestaw Nice ONELRKIT do zastosowania w automatyce innych producentów

Zestaw ONELRKIT z technologią LoRa®, dzięki przejściówce OX2UBP, może być wykorzystany w produktach innych firm. Składa się z: interfejsu OX2UBP, radioodbiornika OXILR i dwóch pilotów 3-kanałowych ON3ELR.

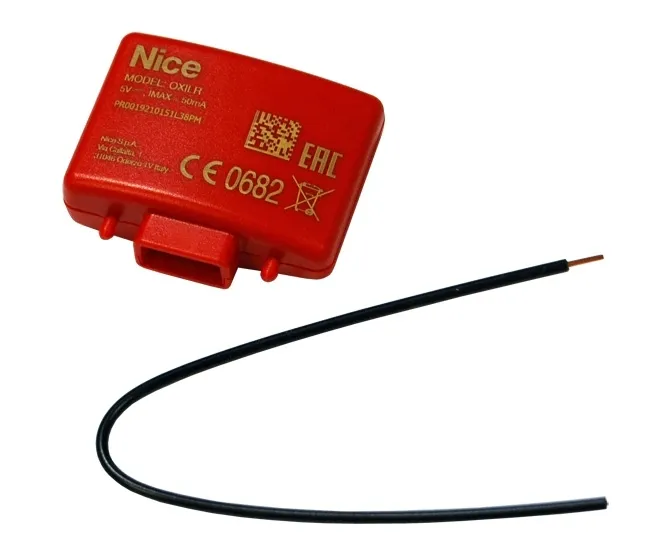

1. Radioodbiornik OXILR

Odbiornik OXILR jest wyposażony w technologię radiową zapewniającą komunikację radiową typu „Long Range” i łączy się z nadajnikami stosującymi kodowanie radiowe „LR”.

OXILR jest kompatybilny ze wszystkimi centralami sterującymi Nice ze złączem SM, dzięki czemu może je wszystkie przystosować do sterowania w technologii dwukierunkowej - dalekiego zasięgu.

Dzięki zastosowaniu przejściówki OX2UBP można go podłączyć do central sterujących innych producentów, jednak radioodbiornik nie będzie działał dwukierunkowo, czyli np. nie sprawdzimy statusu bramy.

Ergonomiczne wzornictwo: przyłącze anteny, przycisk i dioda programowania umieszczone są w łatwo dostępnym miejscu.

Pojemna pamięć: może zapamiętać 1024 dwukierunkowe piloty w technologii LoRa®.

Dane techniczne:

• Typologia: odbiornik dwukierunkowy (dwukierunkowość działa tylko w połączeniu z centralami firmy Nice)
• Kodowanie: „LR”
• Impedancja wejścia: 50Ω
• Częstotliwość odbioru: 433,92 MHz
• Częstotliwość nadawania: 433,92 MHz
• Wyjścia: 4 (tylko na złączu „SM” wtykowym), 2 (po zastosowaniu przejściówki OX2UBP)
• Czułość: - 120 dBm
• Pobór prądu: 50 mA (maksymalnie)
• Moc wypromieniowana: < 10 mW E.R.P.
• Wymiary: 49,5x41,9x18 mm
• Masa: 22 g
• Temperatura robocza: -20°C +55°C

2. Pilot ON3ELR

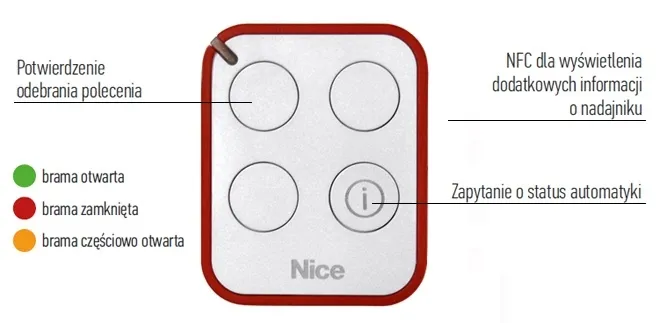

ON3ELR jest wyposażony w 4 przyciski: 3 przyciski do przesyłania poleceń i 1 przycisk funkcyjny do żądania stanu automatyki (funkcja działa tylko w połączeniu z centralami firmy Nice).

Dane techniczne:

• Zasilanie: bateria litowa o mocy 3 Vdc typu CR2032
• Czas eksploatacji baterii: szacowany 2 lata, z 10 nadawaniami na dzień
• Liczba kanałów: 3 + przycisk "i" (sprawdzanie statusu bramy - funkcja działa tylko w połączeniu z centralami firmy Nice)
• Częstotliwość: 433,92 MHz
• Moc promieniowania: 0 dBm (ERP)
• Kodowanie radiowe: “LR”
• Temperatura funkcjonowania: -5°C +55°C
• Stopień ochrony: IP40 (zastosowanie w domu lub w pomieszczeniach zabezpieczonych
• Wymiary: 45x56x11 mm
• Masa: 18 g
• Bateria oraz instrukcja w komplecie

Sterowanie dalekozasięgowe: technologia LoRa® umożliwia wysyłanie poleceń na odległość około 10 razy większą niż poprzednie protokoły radiowe. Sterowanie automatyką nigdy nie było tak skuteczne!

Nawet będąc daleko od bramy można aktywować nowy nadajnik, używając nadajnika Era One LR już wczytanego do odbiornika - dzięki wymianie pomiędzy nimi kodu identyfikacji.

Pilot Era One LR jest idealny do użytku w miastach. Protokół radiowy używa modulacji LoRa® by zwiększyć odporność na zakłócenia innych urządzeń.

3. Interfejs OX2UBP

OX2UBP jest interfejsem sprzętowym z 2 wyjściami przekaźnikowymi wyposażonymi w złącze SM do odbiorników radiowych. Wyjścia przekaźników mają „styk bezpotencjałowy”, więc urządzenie może być użyte w każdym rodzaju centrali z wejściem do sterowania otwieraniem, zamykaniem lub skokowym.

Dane techniczne:

• Typologia: interfejs sprzętowy z 2 wyjściami z niezależnymi przekaźnikami z wtykiem do odbiorników XI
• Typ wyjść: 2 izolowane styki typu NO (zmieniane na NC)
• Zasilanie: 12÷35 Vdc; 12÷28 Vac 50/60 Hz
• Pobór w spoczynku: 25 mA przy 24 Vac (z odbiornikiem OXI)
• Pobór 2 aktywnych przekaźników: 50 mA przy 24 Vac (z odbiornikiem OXI)
• Wydajność styków przekaźnikowych: maksymalnie 0,5 A i maksymalnie 48 Vac (obciążenie rezystancyjne: cos fi = 1)
• Czas styków przekaźnikowych na wyjściu: życie mechaniczne > 1000000 cykli; elektryczne> 200000 cykli (obciążenie rezystancyjne: 0,25 A; 24 Vcc)
• Użytkowanie w środowisku kwaśnym, zasolonym lub potencjalnie wybuchowym: nie
• Montaż: we wnętrzu automatyki lub wyłącznie we wnętrzu odpowiednich obudów ochronnych
• Stopień ochrony obudowy: IP30
• Temperatura eksploatacji: -20°C ÷ +70°C
• Wymiary: 56x53x23 mm
• Masa: 33 g

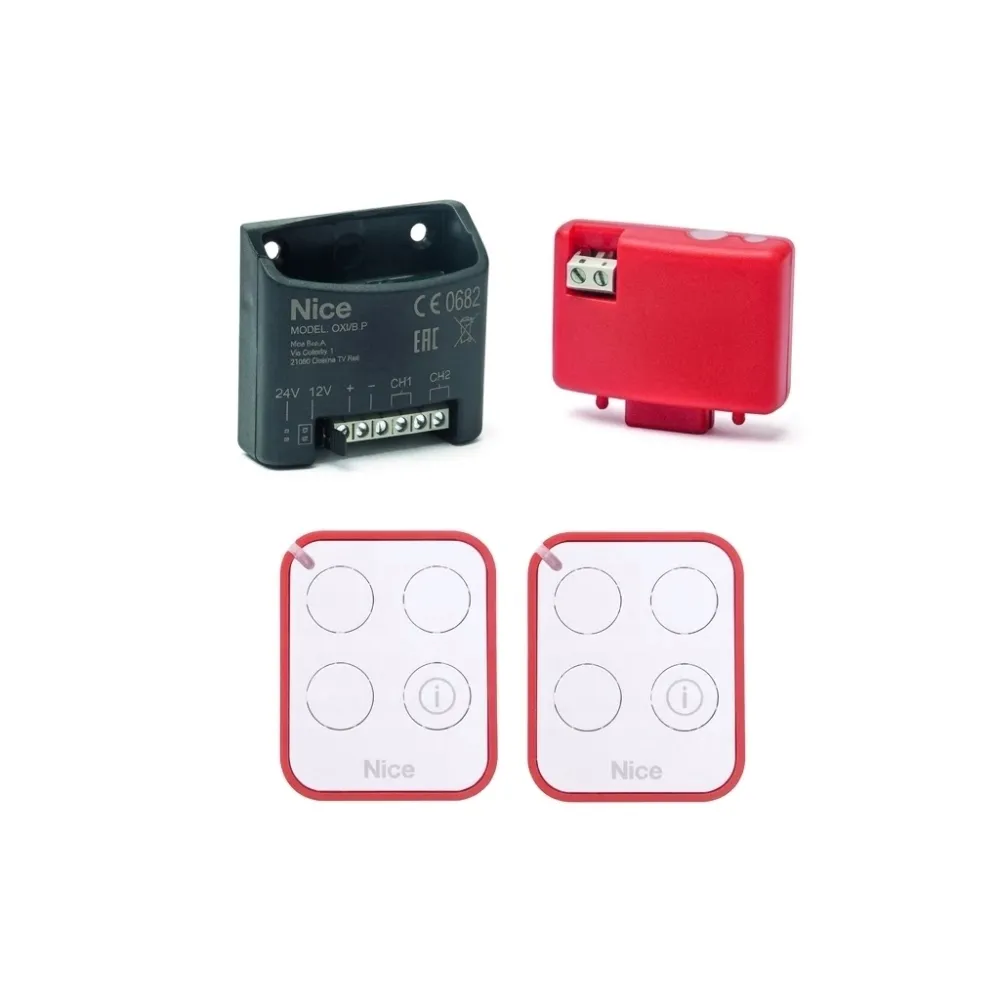

Zestaw zawiera:

• Interfejs OX2UBP
• Radioodbiornik OXILR
• Pilot ON3ELR - 2 szt.

Uwaga! W zestawie nie ma uchwytów do pilotów ON3ELR.

• w wersji białej - ONECLIPKIT
• w wersji czarnej - FLOCLIPKIT
