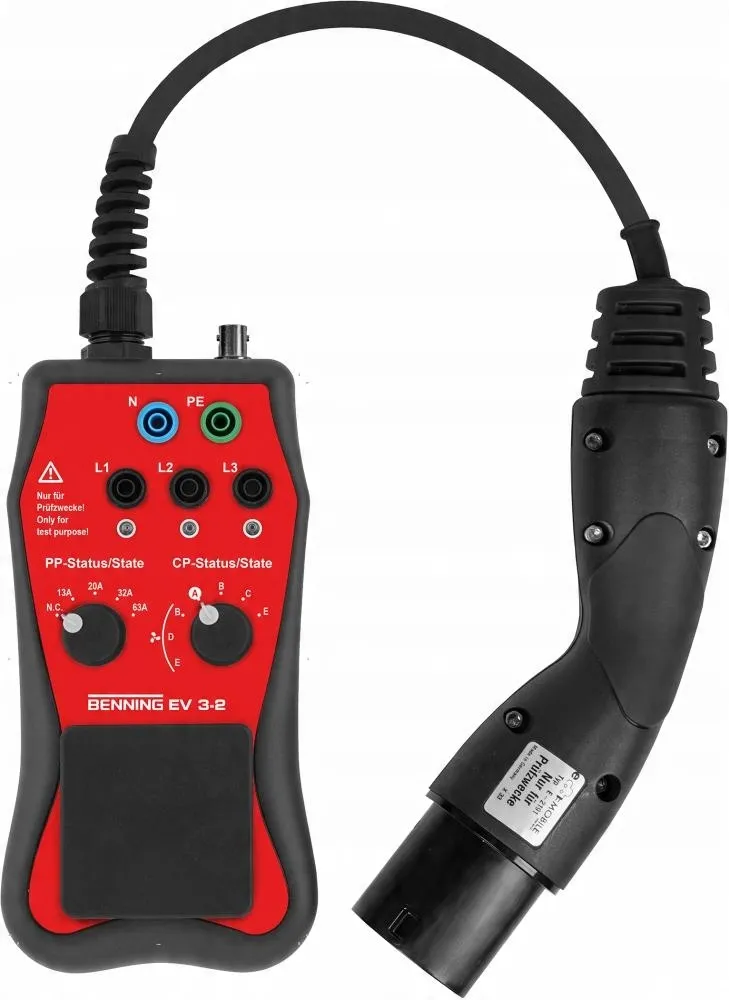

Adapter testowy BENNING EV 3-2

Kody kabli ładujących są symulowane przez obrotowy selektor:

- Bez kabla: -

- 13 A Kabel: 1500 -

- 20 A Kabel: 680 -

- 32 A Kabel: 220 -

- 64 A Kabel: 100 -

- Napięcie wejściowe:

- 1-fazowe: do 250 V, 50 Hz - 60 Hz

- 3-fazowe: do 430 V, 50 Hz - 60 Hz

- Maksymalny prąd testowy: 40 A (10 ms) praca okresowa

- Gniazdo BNC, rezystancja:

- Obudowa BNC -> PE: 100 k-

- Styk BNC -> PE: 100 k-

- Wyświetlanie napięć fazowych przez diody LED

- Testowanie stacji ładowania elektronicznego nawet przy stale podłączonym kablu ładowania

- Gniazdo testowe i gniazda 4 mm do łatwego podłączenia do testera instalacji

- Oddzielne wyświetlanie faz przez trzy diody LED do łatwej kontroli napięcia

- Proximity Pilot (PP) sprawdza kodowanie kabli ładowania pod kątem ograniczenia prądu ładowania

- Control Pilot (CP) symuluje stan pojazdu A, B,C, D i E (zwarcie pomiędzy CP-PE)

- Złącze BNC dla wyjścia sygnału CP do sprawdzenia za pomocą oscyloskopu

- Sprawdzenie systemu blokady EVSE od stanu B (zwolnienie kabla ładowania jest zablokowane)

Zastosowanie:

- Adapter pomiarowy BENNING EV 3-2 umożliwia wykonanie testów bezpieczeństwa i funkcjonalnych niektórych stacji ładowania pojazdów elektrycznych zgodnie z DIN VDE 0100-600 (IEC 60364-6) i DIN VDE 0105-100 (EN 50110) z testerem instalacji BENNING IT200

- BENNING EV 3-2 jest przeznaczony do testowania stacji ładowania zgodnie z DIN EN / IEC 61851-1 (VDE 0122-1) trybu ładowania -Mode 3- i posiada złącze typu 2 zgodnie z IEC / EN 62196

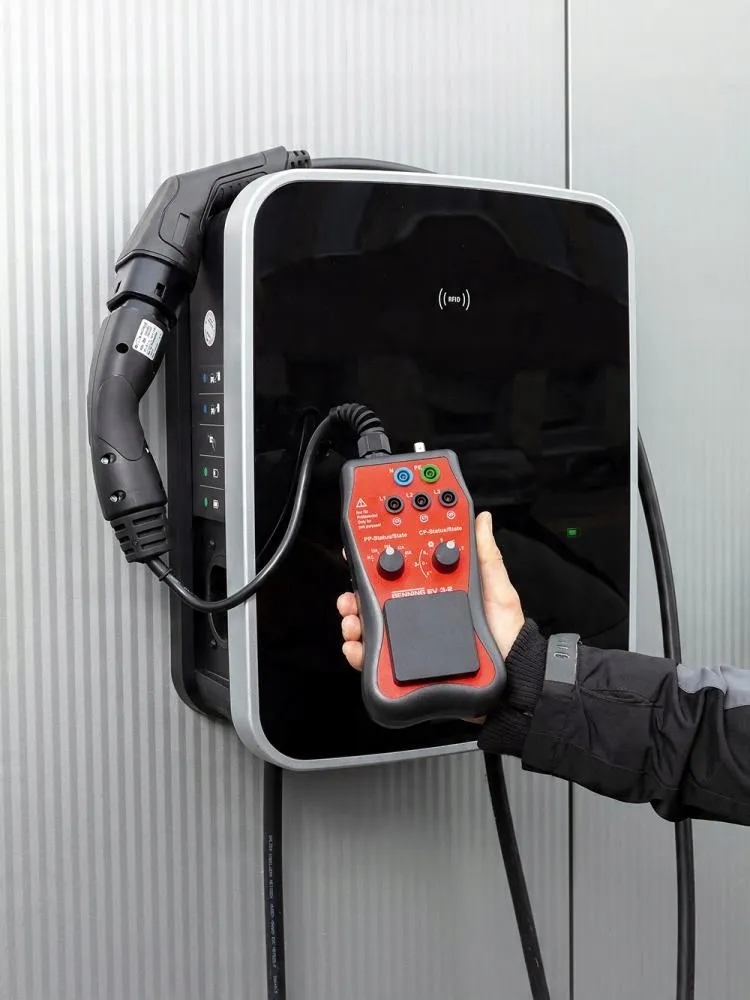

- BENNING EV 3-2 nawiązuje bezpieczny kontakt z testerem instalacji BENNING i uruchamia proces ładowania stacji ładowania poprzez symulację pojazdu elektrycznego

- Zakres dostawy:

- Adapter pomiarowy

- Torba ochronna
