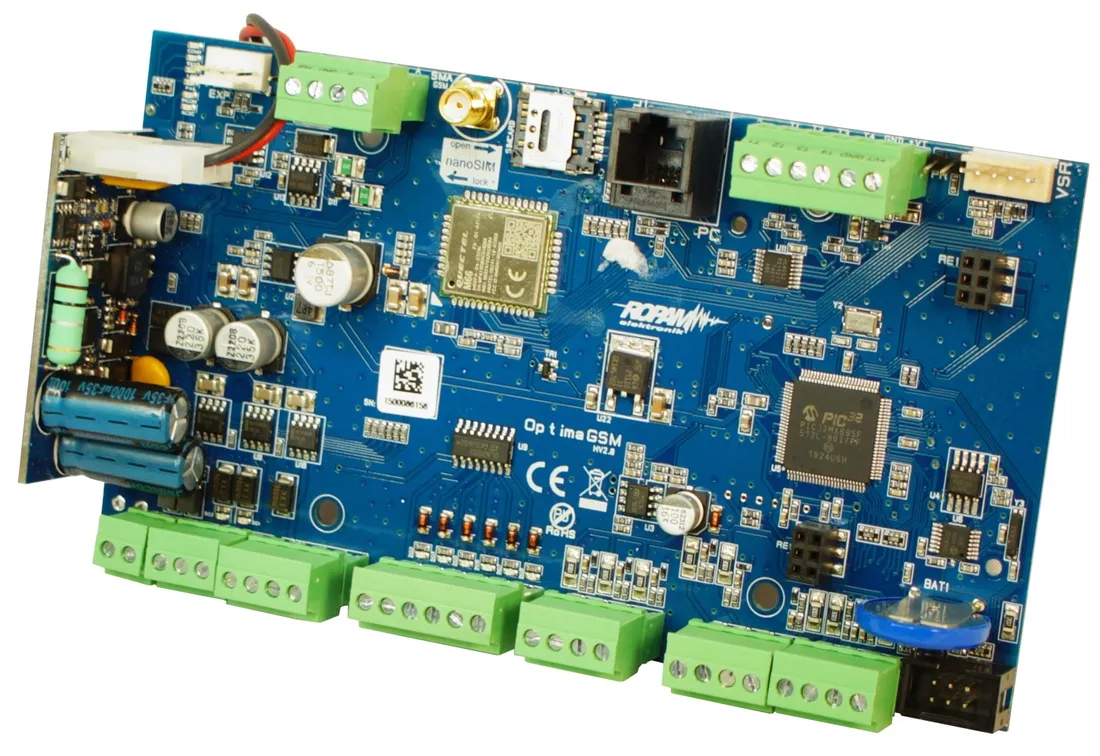

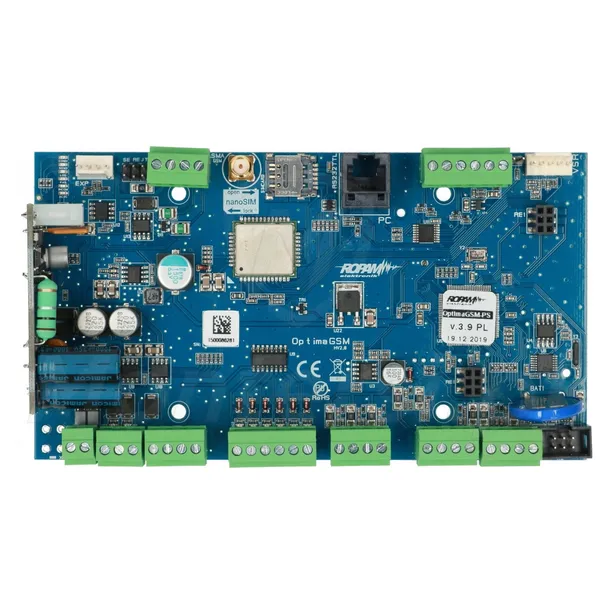

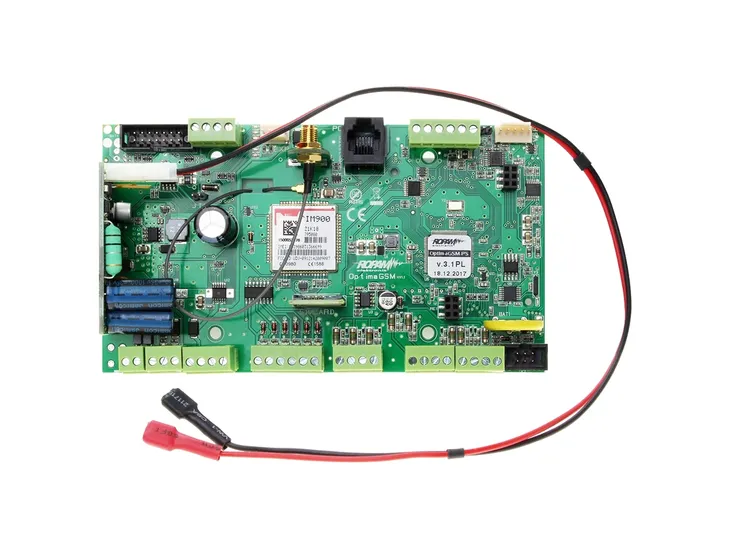

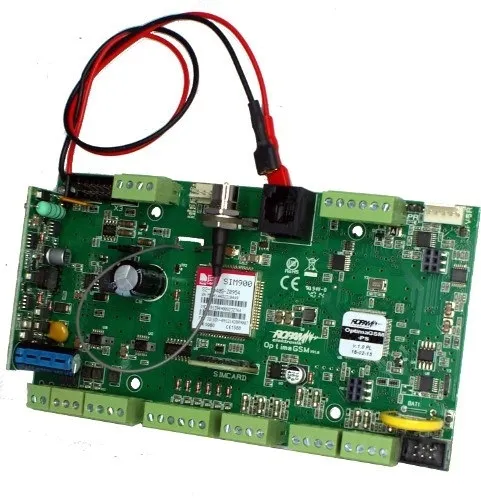

Centrala alarmowa Ropam OptimaGSM-PS

Centrala alarmowa Ropam OptimaGSM-PS z automatyką bramową i komunikacją GSM

W zestawie:

• centrala alarmowa Ropam OptimaGSM-PS - 1 szt;
• akcesoria (kołki montażowe, rezystory).

Instrukcja montażu i obsługi do pobrania w sekcji "dodatkowe informacje" na dole strony.

Brak anteny GSM w zestawie, centrala wyposażona jest w wlutowane złącze SMA, proponujemy anteny np:

• AT-GSM-MINI90 (2dBi, nakręcana kątowa)
• AT-GSM-MAG (2,5dBi, z przewodem 2,5m na powierzchnię metalową)
• AT-GSM-MAG-9dBi (9dBi, z przewodem 5m na powierzchnię metalową)
• AT-GSM-TAG (2,5dBi, z przewodem 2,5m przyklejana na powierzchnię niemetalową)

Jeśli chcą Państwo zakupić antenę prostą np:

• AT-GSM-MINI (2dBi)
• AT-GSM-MAXI (2,15dBi)

i wyprowadzić ją na obudowę to należy zakupić przedłużacz:

• AT-SMAm-20-SMAf

Centrala alarmowa Ropam OptimaGSM-PS obsługuje 4 strefy z 2 typami czuwania (pełne, nocne). Dzięki wbudowanemu komunikatorowi GSM uzyskujemy zdalną kontrolę i sterowanie systemem. Centrala posiada 8 wejść przewodowych umożliwiających współpracę z dowolnymi czujkami alarmowymi typu NO/NC. Ważną funkcjonalność stanowi funkcja JAMMING - po wykryciu zagłuszenia modułu aktywuje jedno z wyjść i zapisuje zdarzenie w pamięci.

Kontrola systemu możliwa jest z poziomu smartfona z zainstalowaną aplikacją RopamDroid (Android) lub RopamOptima (Android / iOS / Windows10 Mobile).

Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów. Montaż możliwy jest w dedykowanych obudowach z transformatorem.

Cechy produktu:

• 4 strefy z 2 typami czuwania (pełne, nocne)
• wejścia (BI): 8-40 przewodowe, rozbudowa poprzez ekspandery wejść (EXP-I8, EXP-I8-RN) oraz panele dotykowe TPR-xx (konfiguracja wejść: 2EOL/NC, 2EOL/NO, EOL, NC, NO)
• wyjścia (BO): 8-24 przewodowe, rozbudowa poprzez ekspandery wyjść (max. 2) + dodatkowe 8 wyjść obsługiwanych poprzez IQ-PLC
• wyjścia: O1, O2 wyjścia 12VDC/1A z zabezpieczeniem zwarciowym, przeciążeniowym, temperaturowym i kontrolą obciążenia
• wyjścia: O3-O8 wyjścia tranzystorowe OC 100mA
• dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym
• obsługa do 4 paneli dotykowych; wersja natynkowa TRP-1-O, TPR-2W-O, TPR-2B-O i podtynkowa TPR-1F-O
• elastyczna kontrola czuwania: panele dotykowe, SMS, wejście systemu, piloty radiowe, Aero (RF-4 max. 42 piloty)
• obsługa do 4 kamer IP (zdjęcia) za pomocą modułu AP-IP (protokół RTSP)
• współpraca z bezprzewodowym systemem Aero: obsługa do 16 urządzeń Aero (max. ilość wejść: BIx40+Aero lub BIx32+Aerox16)
• wykrywanie zagłuszania GSM (JAMMING): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń
• zegar RTC i kalendarz z podtrzymaniem bateryjnym, obsługa serwera czasu NTP, aktualizacja czas zimowy/letni
• 4 timery z wyborem trybu: roczny, miesięczny, tygodniowy, dzienny, stały, każdy timer posiada ustawienia 20 znaczników ON/OFF
• pamięć zdarzeń do 10 000
• Termostaty pokojowe - pozwalają na ustawienie 2 niezależnych termostatów działających w oparciu o czujniki temperatury podłączone do systemu OptimaGSM (1-4). Dzięki temu możliwe jest sterowanie klimatem w pomieszczeniach wg ustalonego harmonogramu czasowo-temperaturowego. Ta funkcjonalność pozwala również na znaczne oszczędności energii w budynku (brak grzania pomieszczeń podczas nieobecności domowników, załączanie grzania przed powrotem do pomieszczeń, funkcja wentylacji pomieszczeń zapewnia dostęp świeżego powietrza do budynku według określonego harmonogramu).
• optyczna sygnalizacja pracy i zasięgu GSM
• funkcje ograniczenia kosztów i ilości transmisji
• obsługa kodów USSD (kontrola kart pre-paid)
• rozłączne złącza zaciskowe, pogrupowane wg portów
• napięcie zasilania: U = 16V÷20V/AC min/max @ 30VA min. U = 20V÷28V/DC min/max @ 0,7A min.
• moc zasilacza: 20W (1,5A)

Funkcjonalności centrali OptimaGSM:

1) powiadomienia/sterowanie

• powiadomienie i sterowanie SMS – niezależne komunikaty dla zdarzeń w systemie
• MMS – transmisja ze zdjęciami z kamer CCTV, wideodomofonów, a także wideo weryfikacja zdarzeń i funkcja foto-pułapki (FGR-4)
• monitoring GPRS – współpraca ze stacją/serwerem Monitoring Software Ropam lub ze stacją Kronos NET (sterownik RopamDirect), szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• możliwość sterowania za pomocą aplikacji RopamDroid dla smatrfonów z systemem Android
• do sterowania TermostatemGSM wymagane jest uruchomienie funkcji pomiaru temperatury i termostatu

2) funkcje automatyki budynkowej:

• SmartPLC: max. 8 modułów IOE-IQPLC/IO-IQPLC (gniazdo/włącznik elektryczny) wykorzystujących komunikacje po sieci energetycznej
• obsługa do 4 czujników temperatury TSR-1, służących do kontroli i rejestracji temperatury oraz funkcji termostatu
• kontrola wyjść (BO): SMS, DTMF, CLIP (KeyGSM), app/webserwer
• TermostatGSM, LoggerTemp: pomiar i rejestracja temperatury z czterech czujników temp.
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii , wilgotność [%RH], temperatura itd.
• integracja audio z wideodomofonami (VAR-1), domofonami i interkomami, podsłuch obiektu (AMR-1)

3) LogicProcessor:

• do 20 niezależnych warunków logicznych (bloki, If... Then... Else)
• zaawansowane funkcje logiczne, funkcje asymetryczne, liczniki, przekaźniki czasowe
• 20 przekaźników do realizacji funkcji czasowo-logicznych
• kreator logiki lub edytor skryptu (język skryptowy C), symulator: zadajnik i podgląd skryptu

RopamDroid

Umożliwia kontrolę systemu z poziomu smartfona z systemem Android.

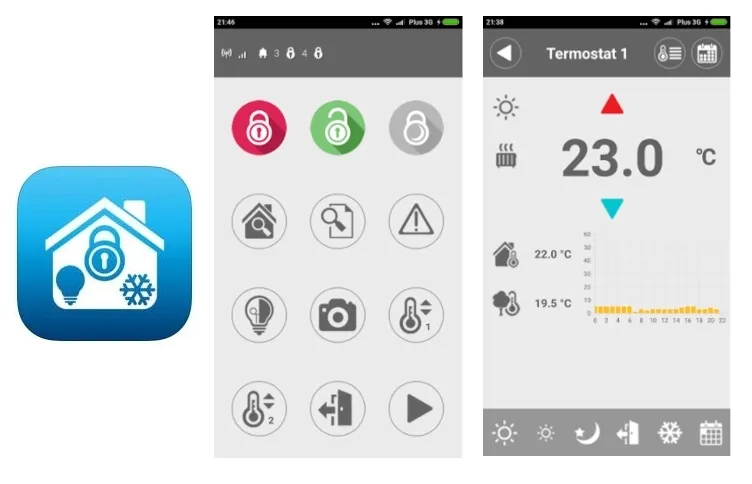

RopamOptima

Jest to aplikacja na systemy mobilne (Android / iOS / Windows10 Mobile) do obsługi systemu OptimaGSM. Połączenie realizowane jest poprzez protokół TCP/IP.

Po połączeniu z centralą można wykonywać następujące operacje:

• podgląd stanu centrali,
• podgląd stanów stref i wyjść,
• sterowanie wyjściami (zdalne załączanie światła, otwieranie bram, sterowanie roletami itp.),
• uzbrajanie i rozbrajanie stref,
• podgląd aktualnych awarii w systemie,
• podgląd zdarzeń systemowych,
• pobieranie i wyświetlanie zdjęć z kamer IP przechwytywanych przez AP-IP (RTSP),
• w trybie RopamBridge nie jest wymagany publiczny i statyczny adres IP.

Wymagania aplikacji:

• centrala OptimaGSM wersja v2.3 lub wyższa
• moduł komunikacyjny AP-IP wersja v1.4 lub wyższa

Specyfikacja techniczna:

• Modem GSM: SIM900 (Quad-Band, GPRS class 10, CSD)
• częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)
• typ transmisji danych: SMS, VOICE, MMS, GPRS
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30 , ~30 /hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia/naruszenie
• wejścia czujników temperatury: T1-T4 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin= 0-10V/DC (max.) (impedancja Z=30K , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa: EIA-485 (magistrala systemowa RopamNET), RS323TTL (połączenie z komputerem serwisowym komunikacja, uaktualnienie)
• sygnalizacja awarii zasilania DC: U<11V
• obciążalność wyjść sterowanych O1, O2 i zasilających AUX, KBD: In = 1,0A (ciągła); Ipeak=1,3A (chwilowe)
• kontrola obciążenia dla wyjść O1, O2: 2KΩ max. impedancja linii
• obciążalność wyjść O3 – O8: 100 mA @ 30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• złącza AWG: 24-12, rozłączne
• klasa środowiskowa II
• temperatura pracy: -10st. C … + 55 st. C
• wilgotność RH: 20% … 90% bez kondensacji
• napięcie zasilania: U = 16V÷20V/AC min/max @ 30VA min. U = 20V÷28V/DC min/max @ 0,7A min.
• napięcie wyjściowe zasilacza: Un= 13,8V/DC (+/- 2%) U=9,5V-13,8V/DC
• moc zasilacza (wydajność prądowa); 20W (1,5A)
• prąd ładowania akumulatora: Ibat= 0,3A max
• zabezpieczenia wyjścia +BAT-: podnapięciowe: Ubat<10,0V (+/-5%); zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe: 1.6A bezpiecznik PTC (powracalny)
• pobór prądu przez układy centrali (bez wyjść): 40 mA / 50 mA / 300 mA (min. / śr. / max.)
• wymiary: 156 x 88 x 25 mm
• waga: 145 g (netto)
