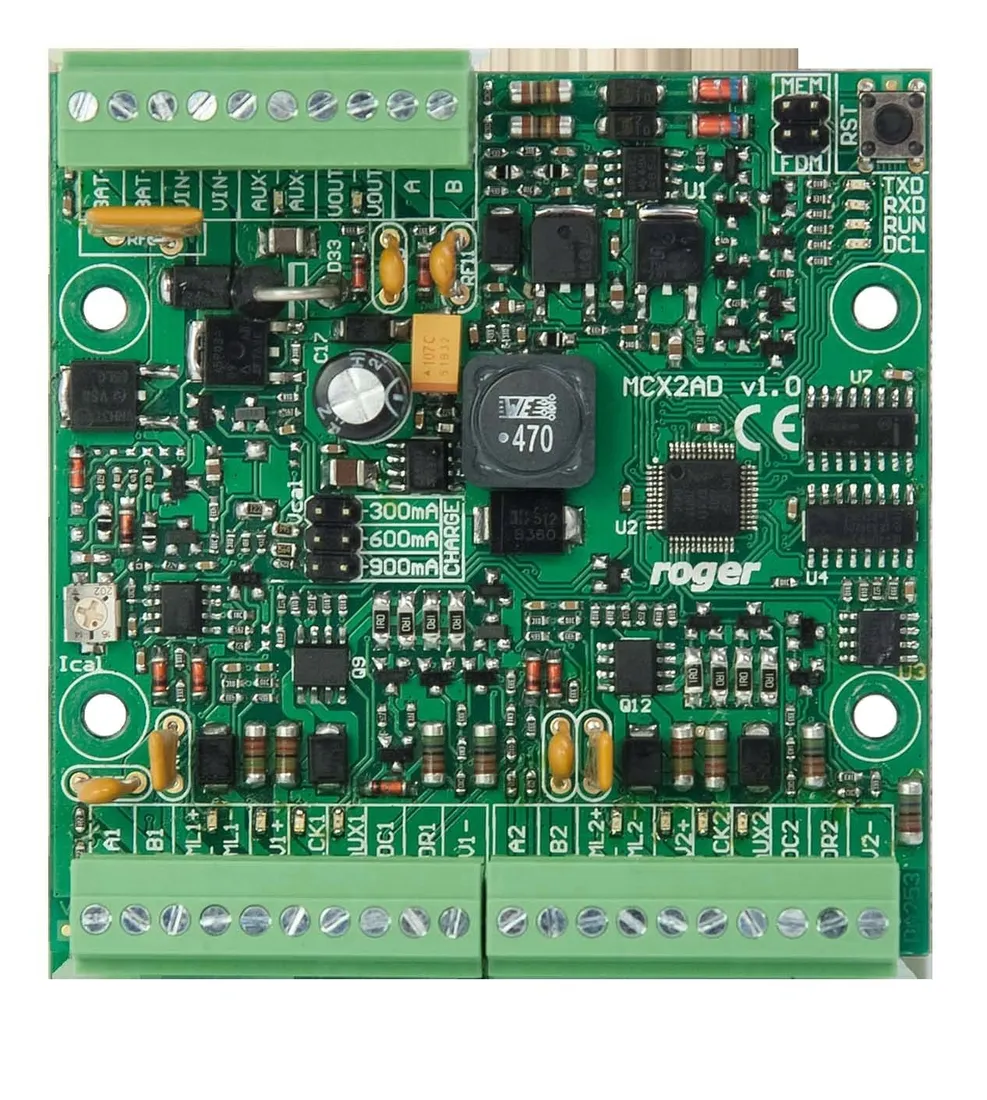

Ekspander 2 przejść MCX2D Roger

Ekspander 2 przejść MCX2D Roger

Kod towaru: MCX2D

MCX2D jest ekspanderem we/wy dedykowanym do obsługi 2 przejść w systemie RACS 5. Oprócz funkcji ekspandera, moduł pełni rolę dystrybutora zasilania i komunikacji, oraz obsługuje rezerwowy akumulator.

Dla każdego z obsługiwanych przejść ekspander oferuje 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające. Obwody elektryczne dedykowane do obsługi każdego z przejść są między sobą separowane elektrycznie, co powoduje, że wystąpienie awarii lub sabotażu na jednym z przejść nie ma wpływu na działanie pozostałych przejść.

Ekspander MCX2D jest zasilany z zewnętrznego zasilacza 13,8 VDC, który jest jednocześnie źródłem zasilania zamków, czytników i innych elementów przejścia.

Połączenia elektryczne z modułem są realizowane za pośrednictwem wyjmowanych zacisków śrubowych, które ułatwiają wykonanie połączeń elektrycznych w czasie instalacji jak i w przypadku konieczności wymiany modułu.

Wybrane cechy:

• 4 wejścia EOL/2EOL
• 4 wyjścia 12 V/1 A
• 2 wyjścia zasilania 12 V/1 A
• 2 wyjścia zasilania 12 V/0,2 A
• Interfejs komunikacyjny RS485 do kontrolera dostępu
• Zabezpieczenie przed głębokim rozładowaniem akumulatora
• Raportowanie stanów zasilania do kontrolera dostępu
• Ładowanie akumulatora prądem 0,3 A, 0,6 A lub 0,9 A
• Zasilanie z zewnętrznego zasilacza 13,8 VDC/3 A

Dane techniczne:

• Napięcie zasilania
• 13,8V DC +/- 100mA (z obsługą akumulatora)
• 11-15V DC (bez obsługi akumulatora)
• Pobór prądu (średni)
• MCX2D: 50 mA (bez obciążenia)
• MCX2D: maks. 3,5A (przy maksymalnym dopuszczalnym obciążeniu wyjść zasilających oraz maks. prądzie ładowania akumulatora)
• Prąd ładowania akumulatora Konfigurowalny: 0,3A / 0,6A / 0,9A
• Wejścia
• Cztery (DCx, DRx) parametryczne linie wejściowe
• Wyjścia tranzystorowe
• Cztery (LCKx, BELLx) linie wyjściowe, każda o obciążalności 15V DC /1A
• Wyjścia zasilające
• Dwa wyjścia 13.8V/0,2A (VOUT, AUX)
• Dwa wyjścia 13.8V/0,2A (TML)
• Dwa wyjścia 13.8V/1A (VDR)
• Odległości
• Do 1200m długości magistrali RS485 pomiędzy kontrolerem MC16 a ekspanderem MCX
• Do 1200m długości magistrali RS485 pomiędzy ekspanderem MCX a terminalami MCT
• Sumaryczna długość magistrali pomiędzy kontrolerem a dowolnym terminalem nie może przekroczyć 1200m
• Wybrane cechy
• Zalecane użycie zasialczy serii PSxD marki Roger
• W przypadku użycia źródła zasilania 12VDC podtrzymanie zasilania należy zapewnić osobno (np. UPS).
• Stopień ochrony IP20
• Klasa środowiskowa (wg EN 50133-1) Klasa I
• Temperatura pracy +5°C - +40°C
• Wilgotność 10...95% (bez kondensacji)
• Wymiary W x S x G 80 x 80 x 20mm
• Waga ~65g
