Ekspander przejść ROGER MCX2D

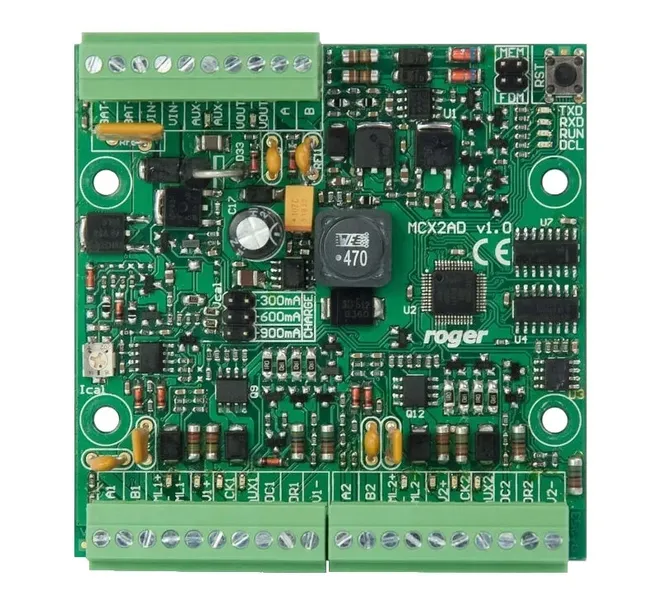

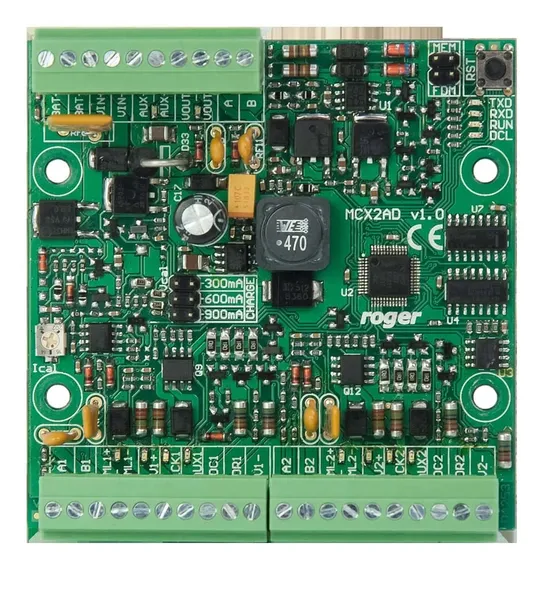

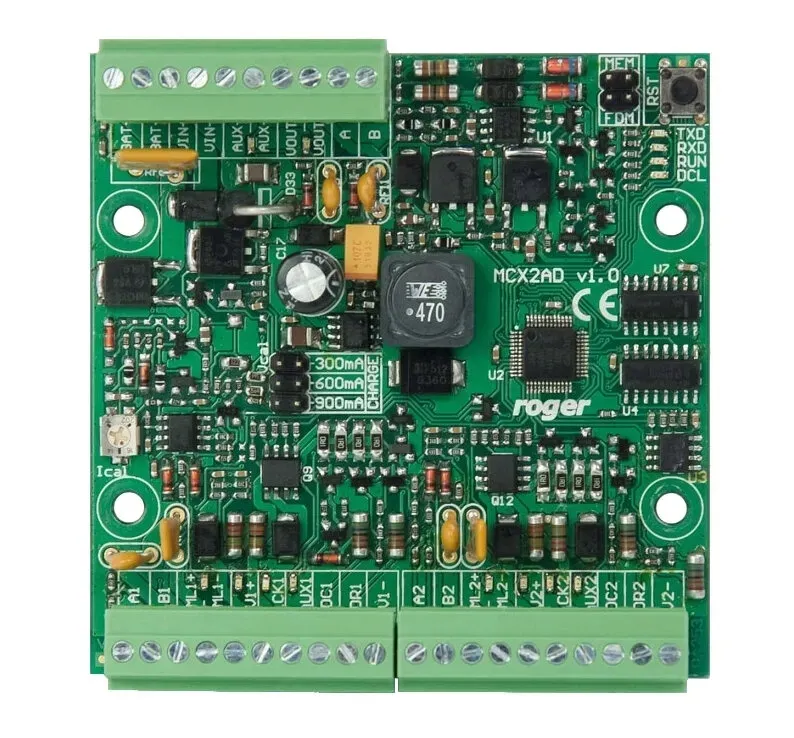

  MCX2D jest ekspanderem we/wy dedykowanym do obsługi 2 przejść w systemie RACS 5. Oprócz funkcji ekspandera, moduł pełni rolę dystrybutora zasilania i komunikacji, oraz obsługuje rezerwowy akumulator. Dla każdego z obsługiwanych przejść ekspander oferuje 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające. Obwody elektryczne dedykowane do obsługi każdego z przejść są między sobą separowane elektrycznie, co powoduje, że wystąpienie awarii lub sabotażu na jednym z przejść nie ma wpływu na działanie pozostałych przejść. Ekspander MCX2D jest zasilany z zewnętrznego zasilacza 13,8 VDC, który jest jednocześnie źródłem zasilania zamków, czytników i innych elementów przejścia. Na każde z obsługiwanych przejść przewidziano prąd zasilania na poziomie 1,2 A. Ekspander współpracuje z akumulatorem rezerwowym, który w zależności od potrzeb może być ładowany regulowanym prądem w zakresie 0,3-0,9 A. Połączenia elektryczne z modułem są realizowane za pośrednictwem wyjmowanych zacisków śrubowych, które ułatwiają wykonanie połączeń elektrycznych w czasie instalacji jak i w przypadku konieczności wymiany modułu.

Główne cechy :

• dystrybucja zasilania do 4 przejść
• dystrybucja magistrali komunikacyjnej
• 4 wejścia EOL/2EOL
• 4 wyjścia 12 V/1 A
• 2 wyjścia zasilania 12 V/1 A
• 2 wyjścia zasilania 12 V/0,2 A
• interfejs komunikacyjny RS485 do kontrolera dostępu
• zabezpieczenie przed głębokim rozładowaniem akumulatora
• raportowanie stanów zasilania do kontrolera dostępu
• ładowanie akumulatora prądem 0,3 A, 0,6 A lub 0,9 A
• zasilanie z zewnętrznego zasilacza 13,8 VDC/3 A

• 36 miesięcy
