Ekspander Satel INT-O 8 wyjść

INT-O Ekspander 8 Wyjść - SATEL

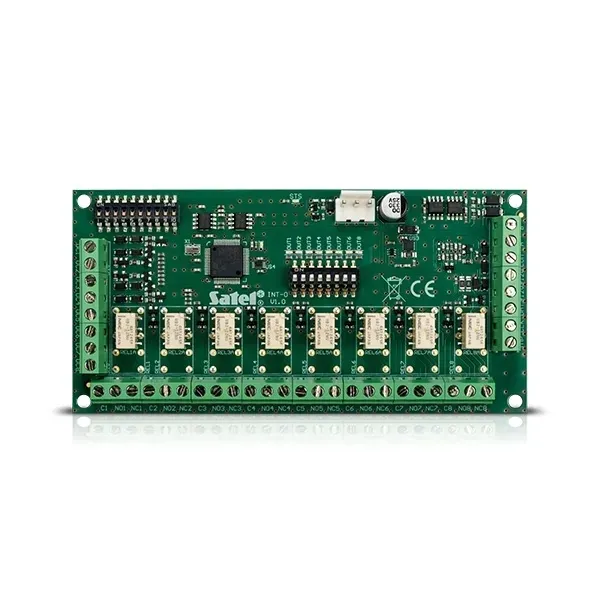

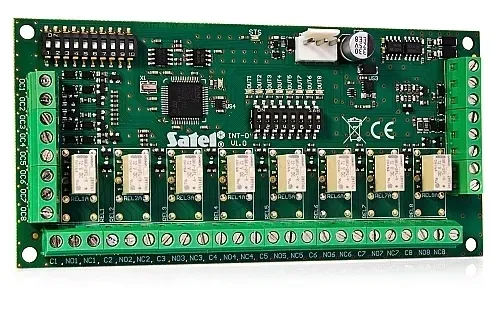

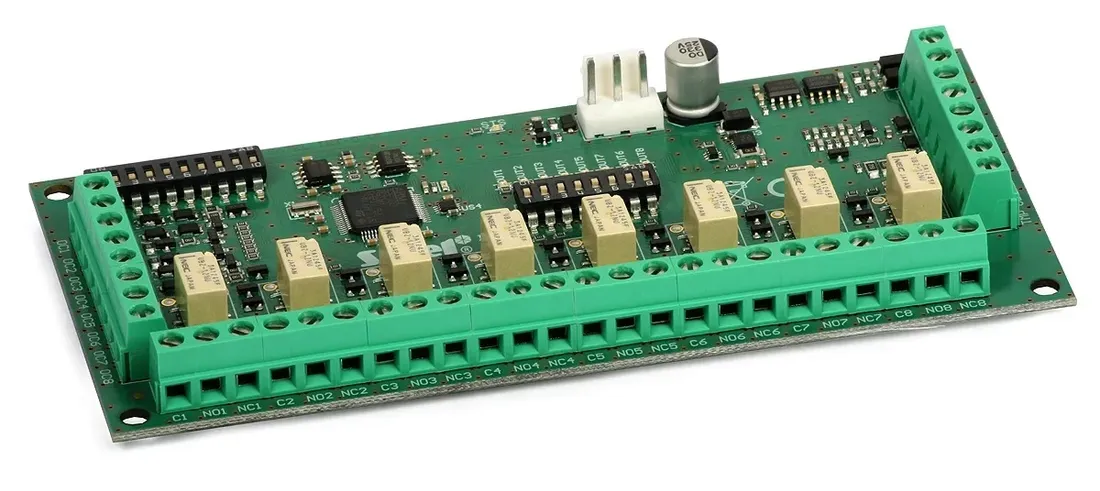

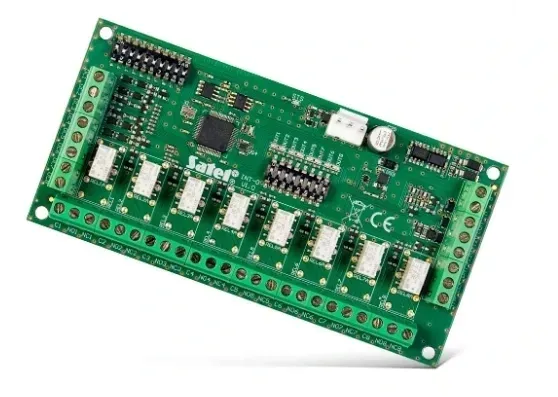

Przedstawiamy Ekspander wyjść INT-O firmy Satel

Ekspander wyjść INT-O jest przeznaczony do współpracy z centralami alarmowymi z rodzin: INTEGRA, INTEGRA Plus, VERSA oraz CA-64

Umożliwia rozszerzenie systemu o dodatkowe 8 wyjść przewodowych - przekaźnikowych oraz typu OC. Poszczególne wyjścia przekaźnikowe oraz OC połączone są równolegle. W celu obniżenia poboru prądu przez ekspander istnieje możliwość wyłączenia działania przekaźników poprzez przełączenie DIP-switcha.

Zastosowanie:

✅ Centrale alarmowe: INTEGRA, INTEGRA Plus, VERSA oraz CA-64

✅ Centrala kontroli ACCO-NT

✅ Rozszerzenie wyjść do dodatkowych urządzeń

To rozwiązanie jest dla ciebie jeśli:

➡️ Chciałbyś podłączyć więcej urządzenie firmy Satel do centrali?

➡️ Szukasz bezpiecznego, prostego, szybkiego i wygodnego rozwiązania

➡️ Oczekujesz najwyższej jakości zabezpieczeń

➡️ Nie potrzebujesz rozbudowanej drogiej centrali, lecz potrzebujesz więcej wyjść w podstawowej centrali?

➡️ Nie chcesz wydawać niepotrzebnie pieniędzy na dziwne instalacje

➡️ Szukasz rozwiązania, które jest profesjonalne sprawdzone i niezawodne

Top cechy, które rozwiązują twój problem:

✔️ 8 programowalnych wyjść przewodowych:

• 8 wyjść typu OC,
• 8 wyjść przekaźnikowych,
• każde wyjście typu OC połączone równolegle z wyjściem przekaźnikowym,
• możliwość obniżenia poboru prądu poprzez wyłączenie obsługi wybranych wyjść przekaźnikowych.

✔️ Wejście sabotażowe typu NC,

✔️ Możliwość integracji z dedykowanym zasilaczem (praca w trybie ekspandera z zasilaczem).

✔️ Możliwość podłączenia do magistrali RS-485.

✔️ Ekspander INT-O został zaprojektowany jako zastępstwo modułów:

• CA-64 O-OC
• CA-64 O-R
• CA-64 O-ROC

Ekspander wyjść INT-O jest stworzone z myślą o innowacjach adaptacji i rozwoju

⭕ Ekspander wyjść przekaźnikowych i funkcyjnych

Rozszerz możliwości swojej centrali

INT-O - Ekspander wyjść do central alarmowych Satel serii INTEGRA, INTEGRA Plus, VERSA, PERFECTA i CA-64. Umożliwia rozszerzenie systemu alarmowego o dodatkowe 8 wyjść przekaźnikowych / 8 wyjść niskoprądowych typu OC (otwarty kolektor). Wyjścia niskoprądowe i przekaźnikowe są połączone równolegle (np. wyjście drugie jednocześnie aktywuje przekaźnik OUT2 oraz podaje masę na OUT2).

Instalator może sprzętowo wyłączyć dane wyjście przekaźnikowe, jeżeli nie będzie z niego korzystał (na płycie dostępne są przełączniki typu Dip-Switch).

Dodatkowe cechy:

INT-O ma możliwość wyłączenia wybranych wyjść przekaźnikowych, a co za tym idzie zmniejszenia poboru prądu. Ekspander posiada wejście na magistralę RS-485 i zabezpieczenie antysabotażowe - wysyła sygnał sabotażu po nieautoryzowanym otwarciu obudowy w której znajduje się ekspander.

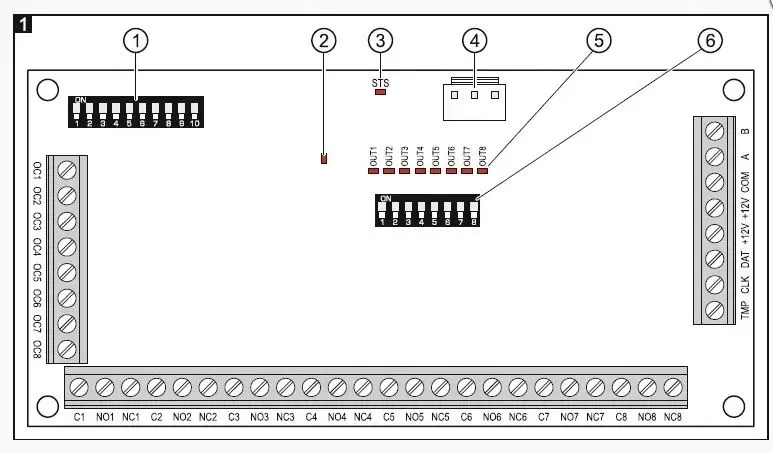

⭕ Objaśnienia do rysunku:

1. Zespół mikroprzełączników typu DIP-switch służących do ustawienia adresu.

2. Diodainformująca o stanie komunikacji z centralą alarmową:

• świeci - brak komunikacji z centralą alarmową,
• miga - komunikacja z centralą alarmową działa poprawnie.

3. Dioda STS informująca o stanie zasilacza podłączonego do złącza:

• świeci - zasilacz działa poprawnie,
• miga - zasilacz zgłasza awarię.

4. Złącze umożliwiające podłączenie dedykowanego zasilacza (np. APS-412). Jeżeli do złącza podłączony jest jest zasilacz, ekspander zostanie zidentyfikowany jako ekspander z zasilaczem.

5. Diody LEDinformujące o stanie wyjść:

• nie świeci - wyjście nieaktywne,
• świeci - wyjście aktywne.

6. Zespół mikroprzełączników typu DIP-switch umożliwiających włącznie/wyłącznie obsługi wyjść przekaźnikowych.

⭕ Opis zacisków:

• OC1...OC8 - wyjście typu OC.
• C1...C8 - styk wspólny wyjścia przekaźnikowego.
• NO1...NO8 - styk normalnie otwarty wyjścia przekaźnikowego.
• NC1...NC8 - styk normalnie zamknięty wyjścia przekaźnikowego.
• COM - masa.
• TMP - wejście sabotażowe (jeżeli do zacisku nie jest podłączony styk sabotażowy,należy go zewrzeć do masy).
• CLK - zegar.
• DTA - dane.
• +12V - wejście zasilania.
• A, B - złącze RS485 (do aktualizacji firmware).

⭕ Montaż i uruchomienie

1. Umocować płytkę elektroniki ekspandera w obudowie.
2. Przy pomocy mikroprzełączników typu DIP-switch ustawić adres ekspandera.
3. Zaciski CLK, DTA i COM podłączyć przewodami do odpowiednich zacisków magistralikomunikacyjnej centrali alarmowej.
4. Do zacisków TMP i COM podłączyć przewody styku sabotażowego obudowy (albo zaciskTMP zewrzeć z zaciskiem COM).
5. Do wybranych zacisków wyjść podłączyć przewody urządzeń, których pracą ma sterowaćcentrala alarmowa.
6. Do zacisków +12V i COM podłączyć przewody zasilania modułu. Zasilanie może zostaćpoprowadzone z płyty głównej centrali alarmowej, z dodatkowego zasilacza lubekspandera z zasilaczem (patrz: instrukcja instalatora centrali alarmowej).
7. Włączyć zasilanie systemu alarmowego.
8. Uruchomić w centrali alarmowej funkcję identyfikacji. Po zakończeniu identyfikacji wyjściaotrzymają odpowiednie numery w systemie alarmowym

Satel

Dbamy o bezpieczeństwo i komfort milionów ludzi na świecie

Ponad 30-letnie doświadczenie, zespół ekspertów, nowoczesny park maszynowy i własne laboratorium pozwalają nam tworzyć jedne z najczęściej wybieranych urządzeń na rynku zabezpieczeń elektronicznych.

Od początku do końca powstają one tutaj, w siedzibie firmy SATEL, gdzie na każdym etapie powstawania naszych produktów możemy czuwać, by rozwiązania, które dostarczamy, były jak najlepsze. To dlatego nasze urządzenia niezmiennie od lat są synonimem najwyżej jakości.

Nasza oferta obejmuje rozwiązania z zakresu systemów:

1. sygnalizacji włamania i napadu
2. komunikacji i powiadamiania
3. automatyki budynkowej
4. kontroli dostępu
5. integracji
6. sygnalizacji pożarowej

⚙️ SPECYFIKACJA INT-O ⚙️

• Napięcie zasilania (±15%): 12 V DC
• Zakres temperatur pracy: -10 °C...+55 °C
• Pobór prądu w stanie gotowości: 30 mA
• Maksymalny pobór prądu: 160 mA
• Masa: 90 g
• Maksymalna wilgotność: 93±3%
• Pobór prądu przez aktywny przekaźnik: 16 mA
• Wymiary: 140 x 68 mm
• Klasa środowiskowa wg EN50130-5: II
• Obciążalność wyjść typu OC: 50 mA / 12 V DC
• Obciążalność wyjść przekaźnikowych (obciążenie rezystancyjne): 1 A / 30 V DC
• Obciążalność wyjścia +12V: 2,5 A / 12 V DC
• Stopień zabezpieczenia wg EN 50131 (bez zasilacza): Grade 3
• Stopień zabezpieczenia wg EN 50131 (z zasilaczem APS-412): Grade 2

Zwiększ ilość wyjść centrali !!

Masz urządzania Satel, które chcesz podłączyć do centrali alarmowej? Ale nie masz wystarczająco wolnych wyjść? Nie musisz zamieniać centrali na bardziej rozbudowana !!! Wystarczy że zakupisz Ekspander 8 wyjść INT-O dzięki któremu rozszerzysz wyjścia tańszym kosztem !!

Nie czekaj kup już teraz Ekspander wyjść INT-O firmy SATEL

Kod producenta: INT-O
