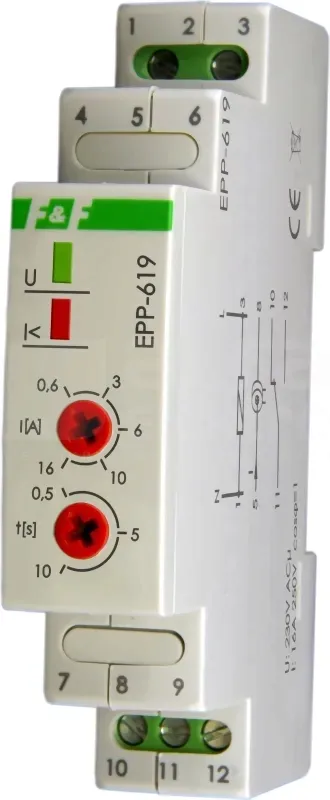

F&F Przekaźnik prądowy 16A 1M EPP-619

Przekaźnik kontroli prądu 1-fazowy 0,6-16A AC 1P 0,5-10sek EPP-619

• producent: F&F Pabianice
• Oznaczenie handlowe: EPP-916
• Liczba biegunów: 1P + N
• Liczba modułów 18mm: 1
• Rodzaj zestyku: NC (styk rozwierny), NO (styk zwierny)
• Separacja styku: tak
• Opóźnienie zadziałania: regulowane 0,5-10 sek.
• Opóźnienie wyłączenia: 0,5 sek.
• Sygnalizacja zasilania: LED zielona
• Prąd znamionowy In: 16 A
• Napięcie znamionowe Un: 230 V~
• Prąd przełączenia styku: regulowany 0,6-16A
• Pobór energii: 0,4 W
• Montaż: szyna 35 mm (TH35/DIN)
• Sposób podłączenia: zaciski gwintowe
• Maks. przekrój przewodów podłączeniowych: 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Stopień ochrony: IP20
• Temperatura pracy: -25°C ÷ +50°C
• Certyfikaty: CE
• Dodatkowe informacje: maksymalna średnica kanału przelotowego Ø4 mm
• Polski produkt!

Opis produktu

Jednofunkcyjny przekaźnik prądowy z kanałem przelotowym pod przewód prądowy obwodu mierzonego.

Przekaźnik prądowy EPP-619 służy do kontroli wartości natężenia prądu w obwodach mierzonych z funkcją przełączenia styku w przypadku przekroczenia wartości natężenia prądu powyżej ustawionych wartości progowych.

Działanie

Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Potencjometrem nastawiana jest wartość natężenia prądu zadziałania. Jeżeli wartość natężenia prądu jest poniżej nastawionego progu styk pozostaje otwarty (poz. 11-10). Jeżeli wartość natężenia prądu przekroczy próg nastawy styk zostanie zamknięty (poz. 11-12) z nastawionym opóźnieniem czasowym t. Przekroczenie progu nastawy sygnalizowane jest świeceniem LED czerwonej I<. Spadek wartości natężenia prądu poniżej nastawionego progu spowoduje automatyczne otwarcie styku (poz. 11-10).
