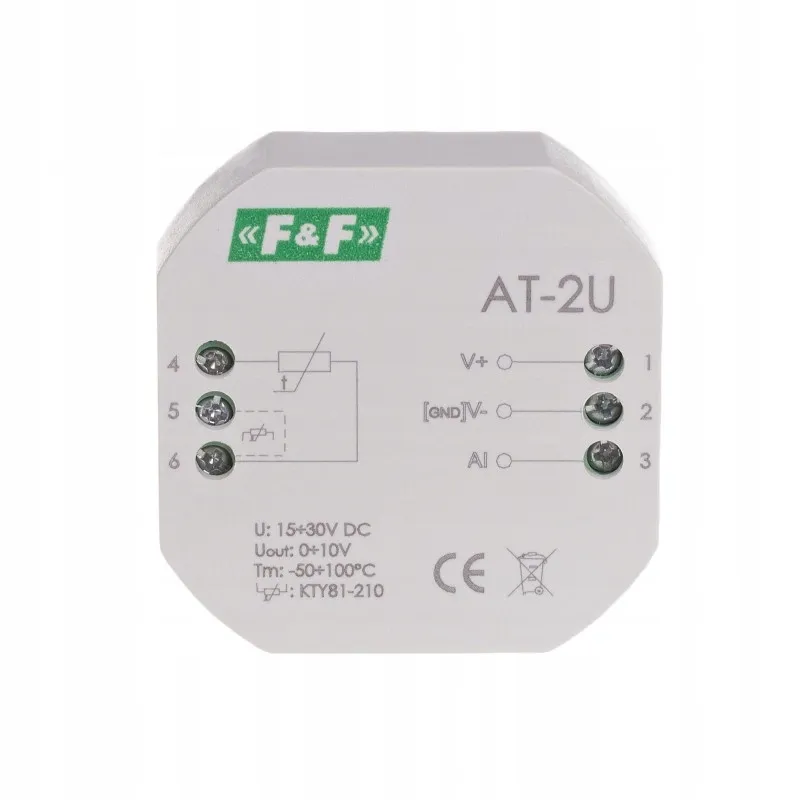

F&F PRZETWORNIK TEMPERATURY MAX-AT-2U

F&F, Przetwornik temperatury AT-2U, MAX-AT-2U

• Kod produktu: MAX-AT-2U
• Napięcie zasilania: 9÷30 V DC
• Zakres pomiarowy: -50°С÷100°С
• Sonda temperatury: RT/RT2
• Wewnętrzny czujnik temperatury: KTY81-210
• Maksymalny błąd pomiarowy: ±1,5°С
• Sygnał wyjściowy: 0÷10 V
• Błąd przetwarzania: ±0,5%
• Długość przewodu wyjścia sygnałowego: 20 m
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -20÷50°C
• Wymiary: Ø 55 mm; wysokość: 13 mm
• Montaż: w puszce podtynkowej Ø60
• Stopień ochrony: IP20

Opis produktu

• Przetwornik analogowy temperatury.
• Napięciowy (0-10 V).

Przetwornik AT-2U przeznaczony jest do pomiaru temperatury za pomocą zewnętrznego czujnika temperatury. Przekształca mierzoną wielkość do unifikowanego analogowego wyjściowego sygnału napięciowego w zakresie 0÷10 V.

Jak działa napięciowy przetwornik temperatury AT-2U?

Przetwornik temperatury AT-2U dokonuje ciągłego przekształcania oporu zewnętrznego czujnika temperatury do wyjściowego sygnału napięciowego z zakresu 0÷10 V. W skutek przekształcenia, na wyjściu pojawia się napięcie proporcjonalne do temperatury środowiska, w którym znajduje się czujnik temperatury.

Przetwornik pracuje w jednej z dwóch opcji:

• z wewnętrznym czujnikiem temperatury

lub

• z zewnętrzna sondą.

AT-2U współpracuje z rezystancyjnym czujnikiem temperatury typu KTY81-210 (lub analogicznym).

Polecane sondy temperatury produkcji F&F: sonda RT lub sonda RT2. Sondy dostępne osobno.

Ważne!

Ze względu na charakter sygnału wejściowego, maksymalna długość  przewodów sygnałowych (ekranowanych) łączących moduł z wejściem analogowym nie powinna przekraczać 20 m długości.
