F&F STYCZNIK MODUŁOWY 100A ST100-40

F&F, Stycznik modułowy ST100-40

• Kod produktu: ST100-40
• Napięcie zasilania cewki: 230 V AC

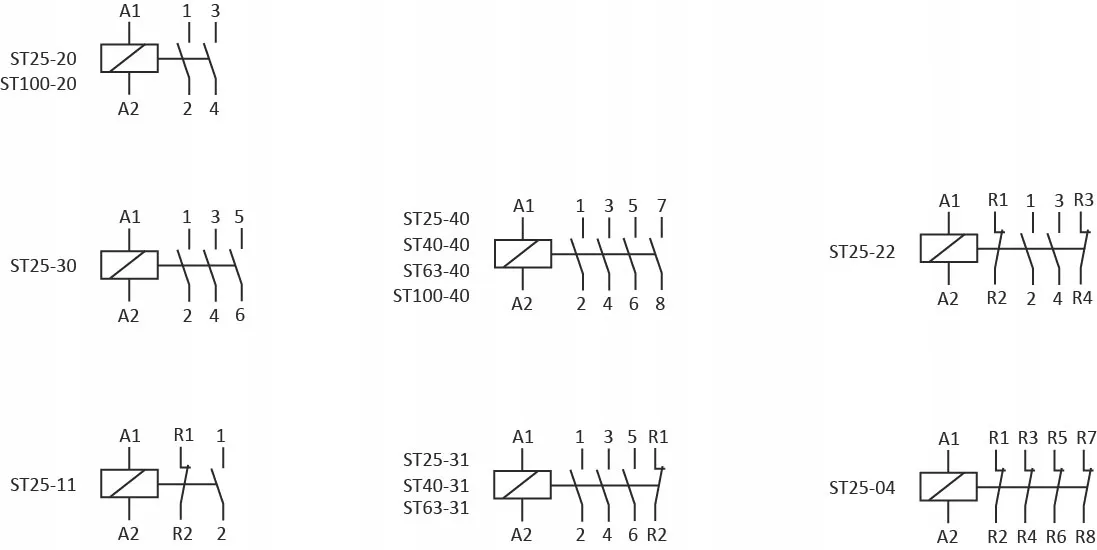

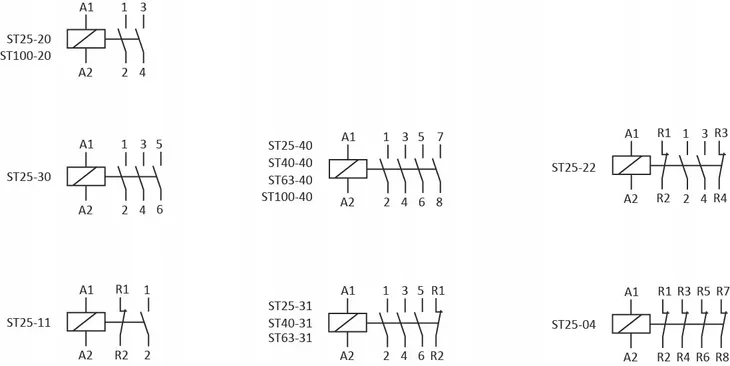

• Konfiguracja styków: 4×NO
• Prąd torów głównych: 100 A
• Moc łączeniowa kat. AC1 (230V): 38 kW
• Moc łączeniowa kat. AC3 (230V): 13 kW
• Moduł: 6
• Nr normy: IEC 61095
• Trwałość łączeniowa elektryczna: 1x10⁵
• Trwałość łączeniowa mechaniczna: 1x10⁶
• Waga: 617 g
• Zaciski śrubowe: 25 mm²
• Napięcie izolacji: 4 kV
• Pobór mocy: 9 W
• Temperatura pracy: -25 ÷ 50 °C
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Opis produktu

• Stycznik modułowy
• Prąd 100 A
• Napięcie 230 V AC.
• Moc łączeniowa AC1 38 kW
• Moc łączeniowa AC3 13 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.

Jak działa stycznik?

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika  jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.
