F&F STYCZNIK MODUŁOWY 63A ST63-31

F&F, Stycznik modułowy ST63-31

• Kod produktu: ST63-31
• Napięcie zasilania cewki: 230 V AC

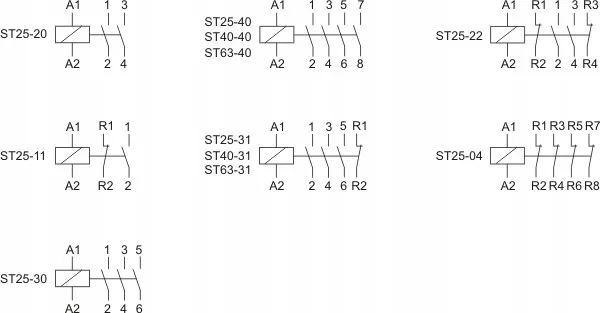

• Konfiguracja styków: 3×NO+1×NC
• Prąd torów głównych: 63 A
• Moc łączeniowa kat. AC1 (230V): 24 kW
• Moc łączeniowa kat. AC3 (230V): 8,5 kW
• Moduł: 3
• Nr normy: IEC 61095
• Trwałość łączeniowa elektryczna: 1x10⁵
• Trwałość łączeniowa mechaniczna: 1x10⁶
• Waga: 241 g
• Zaciski śrubowe: 16 mm²
• Napięcie izolacji: 4 kV
• Pobór mocy: 6,4 W
• Temperatura pracy: -25 ÷ 50 °C
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Opis produktu

• Stycznik modułowy
• Prąd 63 A
• Napięcie 230 V AC
• Moc łączeniowa AC1 24 kW
• Moc łączeniowa AC3 8,5 kW

Stycznik elektromagnetyczny w obudowie modułowej do bezpośredniego montażu na szynie 35 mm.

Zasada działania stycznika

Podanie napięcia zasilania na cewkę stycznika spowoduje przełączenie styku. Stan załączenia stycznika  jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji.

Do czego służy stycznik?

Styczniki służą do załączania odbiorników dużej mocy. W przeciwieństwie do przekaźników, które zastosujemy przede wszystkim do załączania obwodów niskoprądowych.
