F&F Zegar sterujący programowalny PCZ-525.3

Zegar sterujący programowalny - astronomiczny PCZ-525.3 Un=24÷264V AC/DC , Io=16A , montaż na szynie TH-35 , przesunięcie programowane: ±99min PCZ-525.3 firmy F&F

PRZEZNACZENIE

Zegar astronomiczny PCZ-525 służy do załączania i wyłączania oświetlenia lub innych odbiorników elektrycznych, zgodnie z porami zachodu i wschodu słońca z możliwością zaprogramowania przerwy nocnej, czyli czasowego wyłączenia odbiorników w celach oszczędnościowych.

Działanie

Zegar astronomiczny na podstawie informacji o bieżącej dacie, współrzędnych geograficznych miejsca jego zainstalowania samoczynnie wyznacza dobowe, programowe punkty załączenia i wyłączenia oświetlenia.

Dokładny czas załączenia i wyłączenia ustalany jest na podstawie obliczenia położenia słońca względem horyzontu. Program umożliwia wybranie jednej z czterech opcji sterowania (moment włączenia i wyłączenia światła ustawiany jest niezależnie):

1. Astronomiczny zachód i wschód słońca

2. Zmierzch / świt cywilny

3. Korekcja – indywidualna korekcja programowych punktów załączenia i wyłączenia przez użytkownika: kątowa lub czasowa.

4. Time - wyznaczenie „sztywnej” godziny załączenia lub wyłączenia niezależnej od cyklu wschodów i zachodów

Pomiędzy programowymi punktami załączenia i wyłączenia istnieje możliwość zaprogramowania przerwy nocnej, czyli czasowego wyłączenia odbiorników w celach oszczędnościowych

Dane techniczne

• zasilanie 24÷264V AC/DC
• prąd obciążenia <16A
• styk separowany 1P
• czas podtrzymania pracy zegara (dla T=20°C) 6 lat
• typ baterii 2032 (litowa)
• czas podtrzymania pracy wyświetlacza     brak
• dokładność wskazań zegara 1s
• błąd czasu ±1s/24h
• dokładność nastawy czasu 1min.
• liczba komórek pamięci programu 500 (250 par ROZKAZÓW WŁ/WYŁ)
• pobór mocy   1,5W
• temperatura pracy -20÷50°C
• przyłącze zaciski śrubowe 2,5mm2
• moment dokręcający 0,4Nm
• wymiary 2 moduły (35mm)
• montaż na szynie TH-35
• stopień ochrony IP20

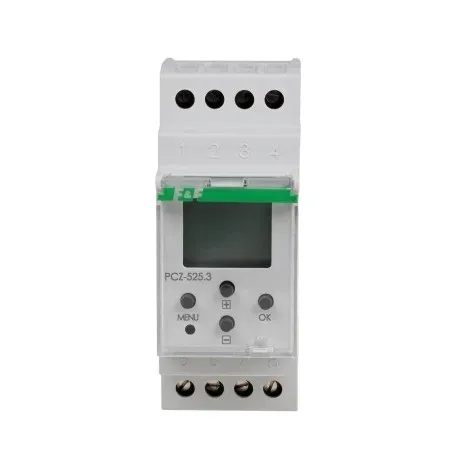

Zdjęcie jest zdjęciem poglądowym
