GEBERIT STELAŻ PODTYNKOWY DUOFIX BASIC DO WC

Element montażowy Geberit Duofix do wiszących misek WC, 112 cm, ze spłuczką podtynkową Delta 12 cm

Przeznaczenie

• Do zabudowy lekkiej
• Do montażu w ściankach instalacyjnych o częściowej wysokości lub wysokości pomieszczenia
• Do montażu w ściankach instalacyjnych na wysokość pomieszczenia
• Do wiszących misek WC o wymiarach przyłączeniowych zgodnych z EN 33:2011
• Do wiszacych misek WC o długości do 62 cm
• Do spłukiwania jednoilościowego, dwudzielnego i lub spłukiwania z funkcją "stop"
• Do wysokości warstw podłogi 0–20 cm

Właściwości

• Rama samonośna malowana proszkowo
• Otwarta górna rama
• Rama z nawierconym otworem o 9 mm do zamocowania w konstrukcji drewnianej
• Rama z otworami montażowymi na wsporniki dystansowe Geberit Duofix do elementów montażowych z otwartą, górną ramą
• Rama przygotowana pod wsporniki do misek ustępowych o małej powierzchni przylegania
• Nogi montażowe ocynkowane
• Nogi montażowe o regulowanym położeniu w zakresie 0–20 cm
• Stopy z tworzywa sztucznego
• Głębokość stóp odpowiednia do montażu w profilach U UW 50
• Kolano przyłączeniowe z możliwością montażu bez użycia narzędzi
• Spłuczka podtynkowa uruchamiana z przodu
• Spłuczka podtynkowa z izolacją przeciwroszeniową
• W przypadku ustawień fabrycznych ponowne spłukiwanie możliwe natychmiast
• Przyłącze wody z tyłu lub na górze na środku
• Wyposażono w rurkę ochronną umożliwiającą szybkie podłączenie wody do toalet myjących Geberit AquaClean
• Z możliwością zamocowania przyłącza elektrycznego

Dane techniczne

Maksymalna temperatura wody 25 °C

Ustawienia fabryczne ilości wody spłukującej 6 i 3 l

Zakres regulacji spłukiwania dużą ilością wody 4.5 / 6 / 7.5 l

Zakres regulacji spłukiwania małą ilością wody 3-4 l

Przepływ obliczeniowy 0.12 l/s

Minimalne ciśnienie przepływu dla przepływu obliczeniowego 50 kPa

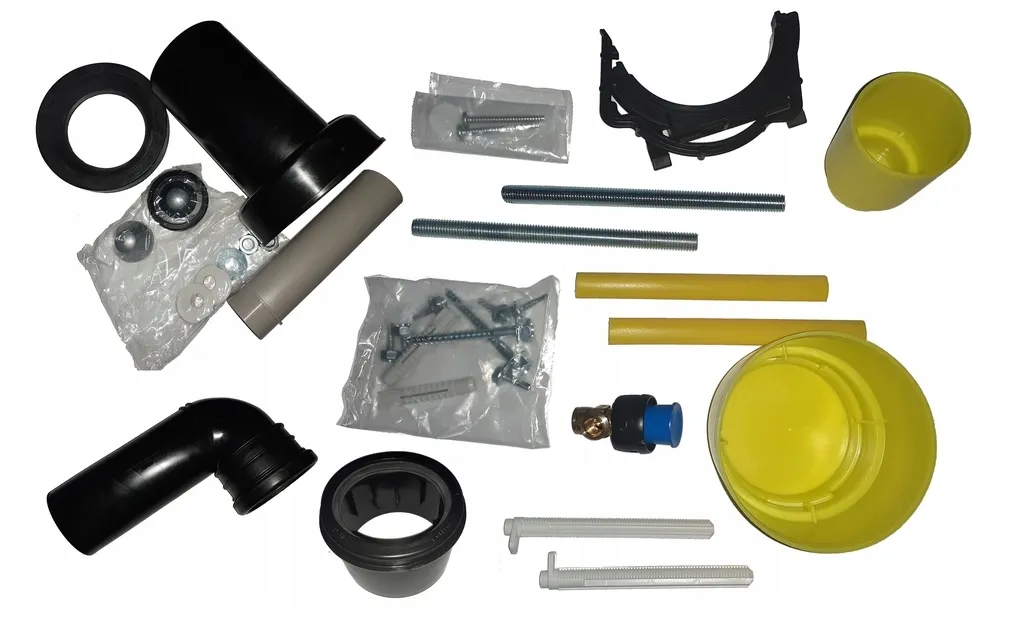

Zakres dostawy

• Zawór kątowy R 1/2", typu MF, z pierścieniem adaptacyjnym
• Obudowa ochronna otworu rewizyjnego, z pianki polistyrenowej
• 2 bolce dystansowe
• 2 wsporniki dystansowe
• Zestaw przyłączeniowy do WC, o 90 mm
• Kolano przyłączeniowe 90° z PE-HD, o 90 mm
• Kielich przejściowy z PE-HD, o 90 / 110 mm
• 2 zaślepki ochronne
• Trawers dla warstwy pokrycia
• 2 pręty gwintowane M12
• Elementy mocujące

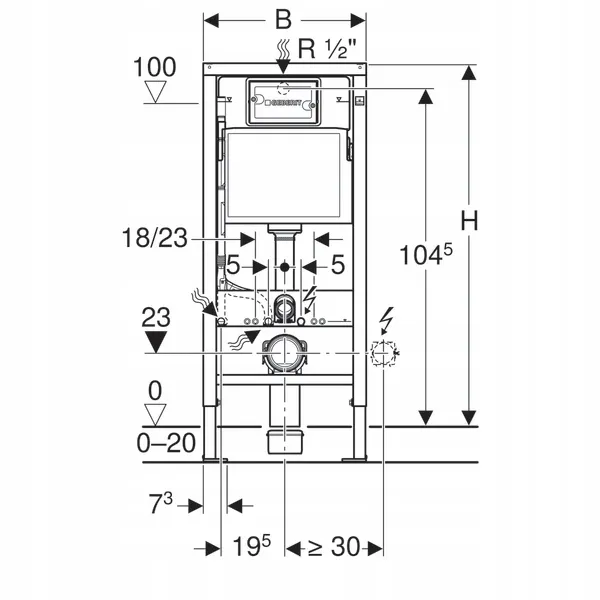

B: 50 cm

H: 112 cm

T: 12 cm

Zestaw wsporników dystansowych Geberit Duofix do montażu pojedynczego, z nasadzanym trawersem

Przeznaczenie

• Do mocowania elementów montażowych Geberit Duofix przed ścianami gipsowo-kartonowymi i ścianami pełnymi
• Do mocowania w ściance instalacyjnej na wysokość elementu montażowego

Właściwości

• Nasadzany górny trawers do montażu warstwy pokrycia

Zakres dostawy

• 2 wsporniki dystansowe
• Trawers dla warstwy pokrycia
• Elementy mocujące
