Genius centrala BRAIN JA592 do G-BAT 300 / 400

Centrala sterująca Genius JA592/FAAC 452MPS

GENIUS

Centrala sterująca Brain JA592 do Genius G-BAT

• Zasilanie: 230Vac 50Hz
• Pobór mocy: 10W
• Maks. moc silnika: 800W
• Maks. obciążenie akcesoriami: 500mA
• Temperatura pracy: -20°C do +55°C
• Bezpieczniki: 2
• Tryb pracy: A utomatyczny / Półautomatyczny/ Bezpieczny/Półautomatyczny B / Dead-man C /Krokowy
• Czas otwarcia / zamknięcia: Programowany 0-120 sek.
• Czas pauzy: 0, 10, 20, 30, 60, 120 sek.
• Opóźnienie zamykania: 0, 5, 10, 20 sek.
• Opóźnienie otwierania: 2 sek. (może być wyłączone)
• Moment (siły) silnika Regulowanych: 8 poziomów
• Wejścia: Otwieranie / Otwieranie wolnego skrzydła / Stop / Akcesoria zabezpieczające /Zasilanie
• Wyjścia: Lampa ostrzegawcza / Silniki siłowników / Zasilanie akcesoriów 24V dc / Wskaźnik LED zasilania 24V / Fail safe
• Szybkozłącze: Minidec , Karta Dekodera lub odbior.RP
• Funkcje: Regulowany czas pracy, pauzy, moment silnika – opóźnienia zamykania i otwierania skrzydeł – suw zwrotny –
• zabezpieczenie zamykania i otwierania – wyprzedzenie lampy
• Programowanie: czas pracy, spowolnienie

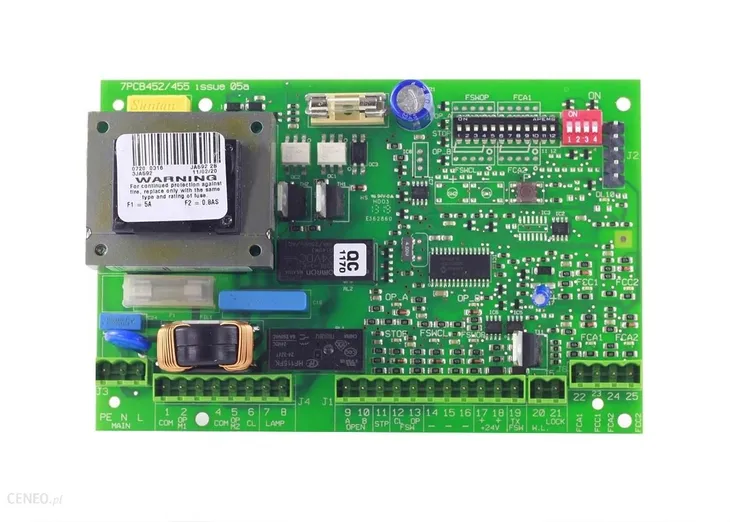

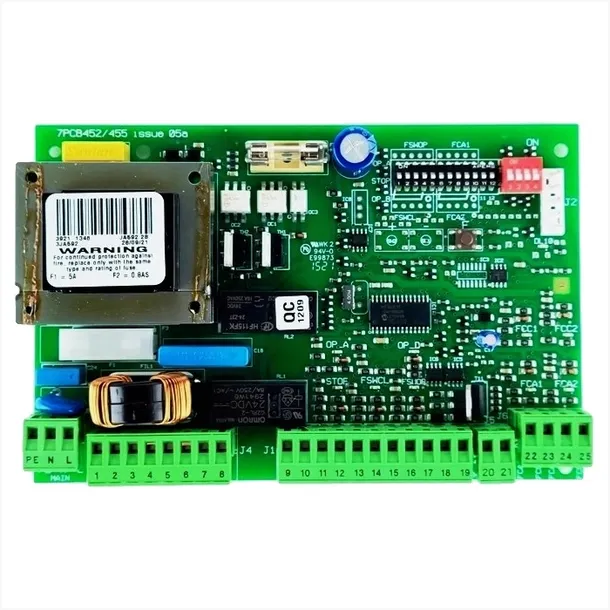

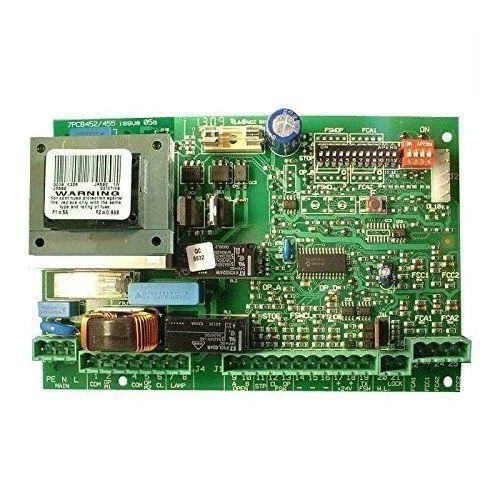

Elementy płyty

• DL10 LED: sygnalizacja trybu zapamiętania czasu
• J1 Złącze niskonapięciowe
• J2 Złącze DECODER/ MINIDEC/ Odbiornik RP
• J3 Złącze zasilania 230 VAC
• J4 Złącze silników i lampy ostrzegawczej
• J5 Złącze lampki kontrolnej i elektrozamka
• F1 Bezpiecznik silników i uzw.pierw.transf. (F5A)
• F2 Bezpiecznik niskonapięciowy (T800mA)
• F Przycisk trybu programowania czasu
• DS1 Mikroprzełączniki 1
• DS2 Mikroprzełączniki 2

Przeznaczenie

Centrala sterująca GENIUS BRAIN JA 592 jest przeznaczona do sterowania siłownikami bram skrzydłowych pracujących przy zasilaniu 230V AC.

•    do obsługi Geniusa G-bat 300
•    do obsługi Geniusa G-bat 400

Opis

Centrala Brain JA592 służy do obsługi napędów Genius G-bat 300 oraz Genius G-bat 400. Wersja na dip-switchach.

W zestawie

• centrala sterująca Brain 592

• Pobór mocy: 10 W
• Siła ciągu silnika: 350 daN
