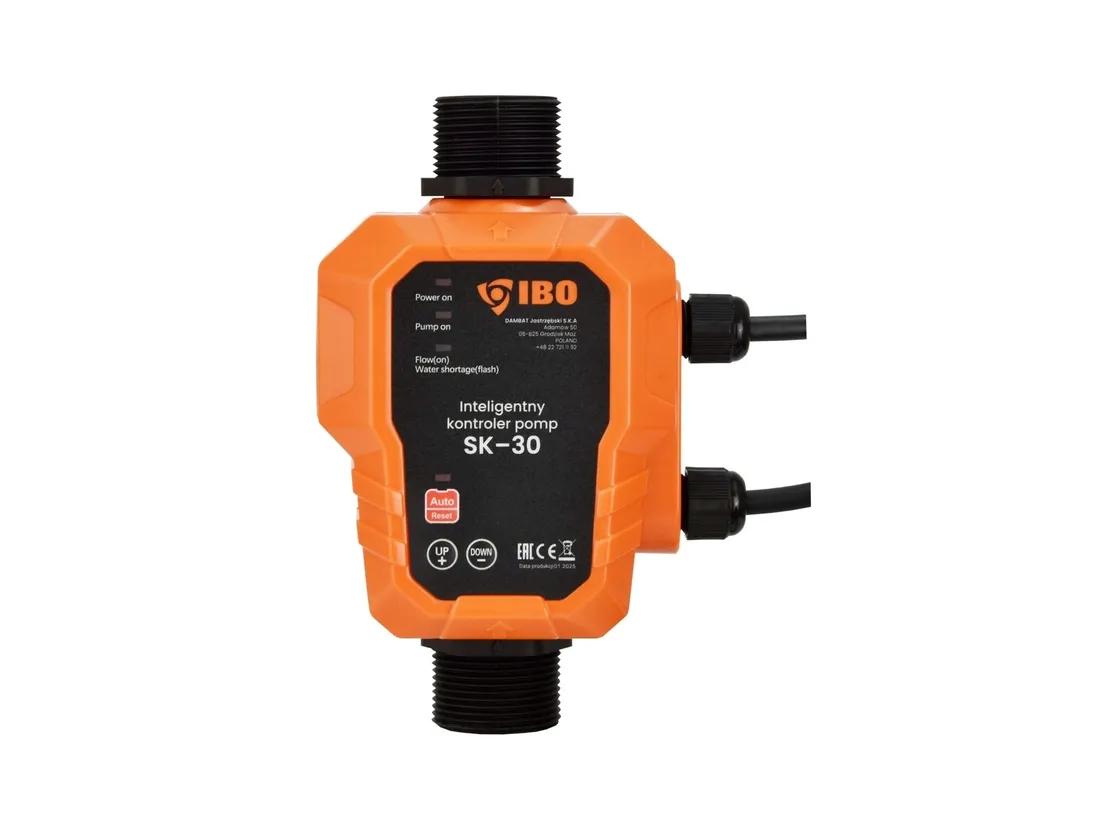

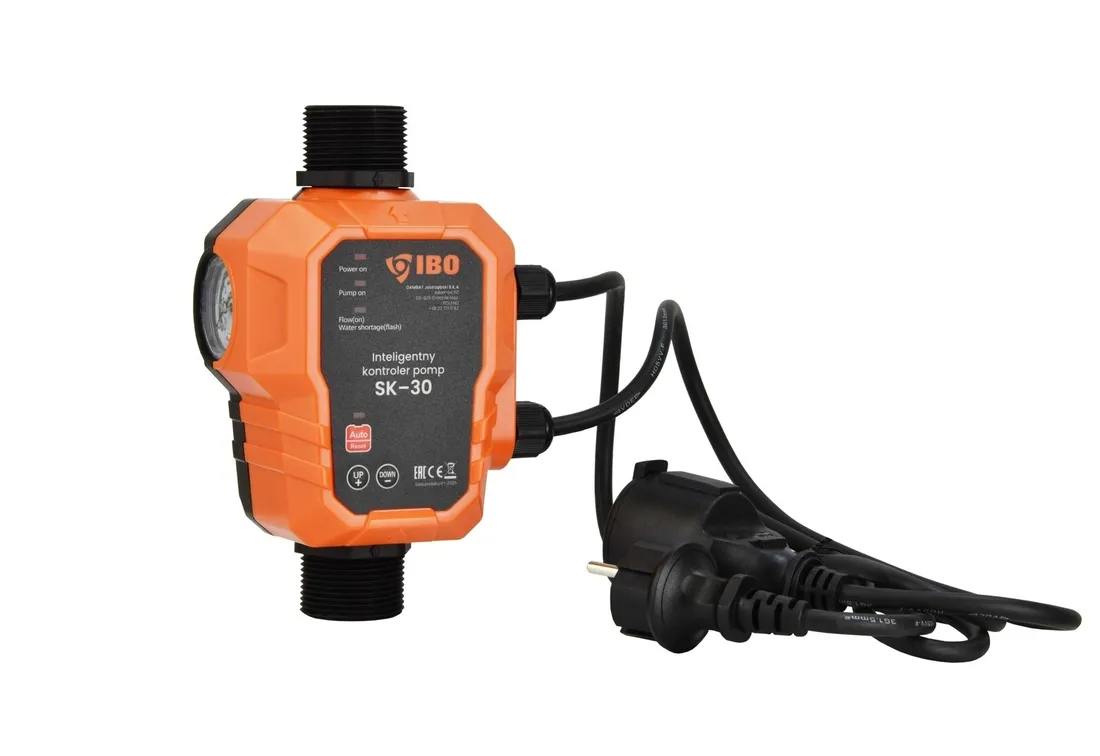

IBO AUTOMAT SK-30 1" - INTELIGENTNY WYŁĄCZNIK STEROWNIK POMPY IBO SUCHOBIEG

Kontroler SK-30 przeznaczony jest do sterowania pompą poprzez włączanie i wyłączanie urządzenia. Włączanie uzależnione jest od spadku ciśnienia wody w instalacji wodnej poniżej ustawionego na automacie ciśnienia minimalnego oraz od powstania przepływu w rurze, na której zainstalowany jest automat SK-30. Wyłączanie uzależnione jest od zatrzymania przepływu wody w rurze,na której zainstalowany jest automat SK-30.

Urządzenie włącza pompę przy odkręceniu kranu z wodą lub otwarciu zraszaczy, a wyłącza, gdy kran lub zraszacze zostaną zamknięte. Urządzenie posiada funkcje ochrony przed suchobiegiem (pracą pompy bez wody) tzn. w przypadku braku wody w urządzeniu SK-30 automat wyłącza pompę, uniemożliwiając jej zniszczenie. Urządzenie może współpracować bezpośrednio podłączone do pomp, których silniki nie pobierają więcej prądu podczas pracy niż 30 A.

Urządzenie zabezpiecza instalację przed zalaniem z powodu niewielkich nieszczelności.

Urządzenie przeznaczone jest do pracy z czystą wodą bez zanieczyszczeń mechanicznych.

Cechy:

• Wbudowany zawór zwrotny
• Zabezpieczenie przed suchobiegiem

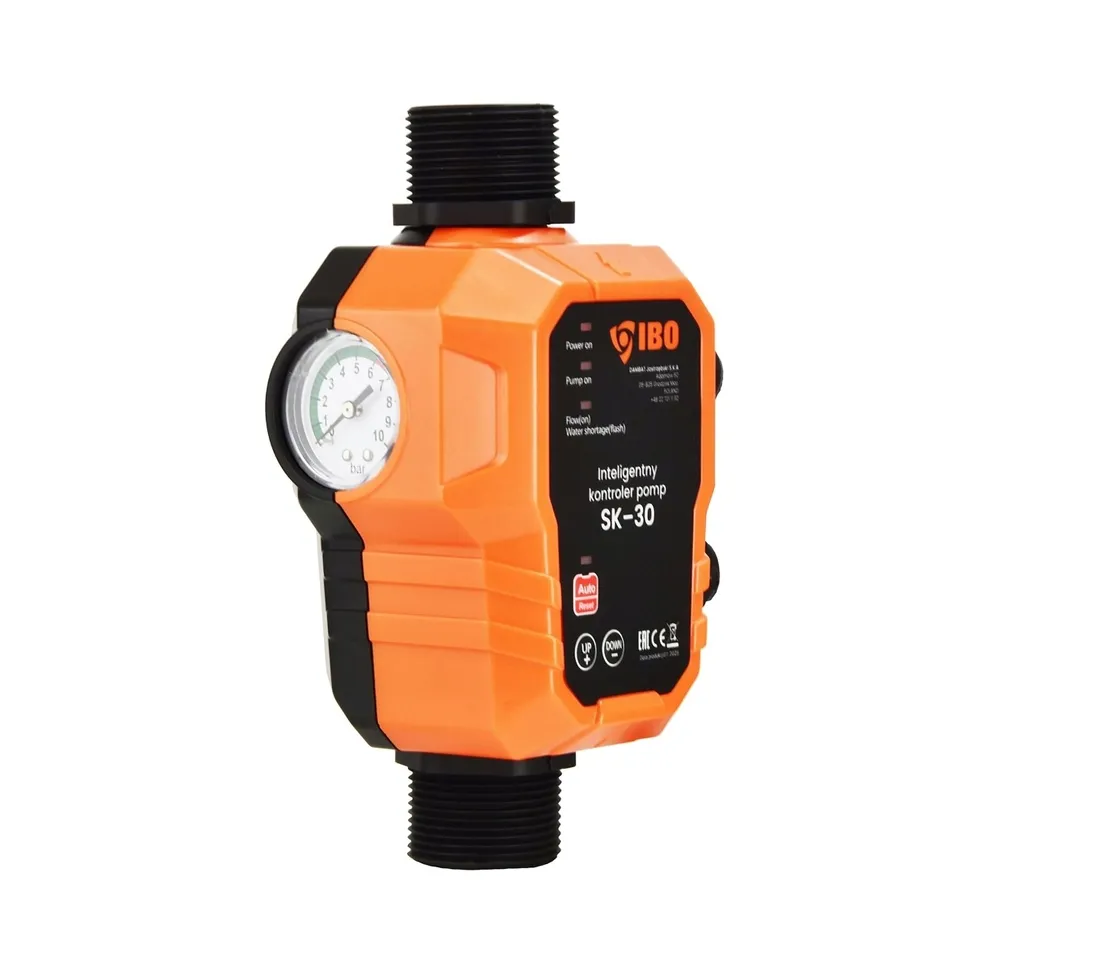

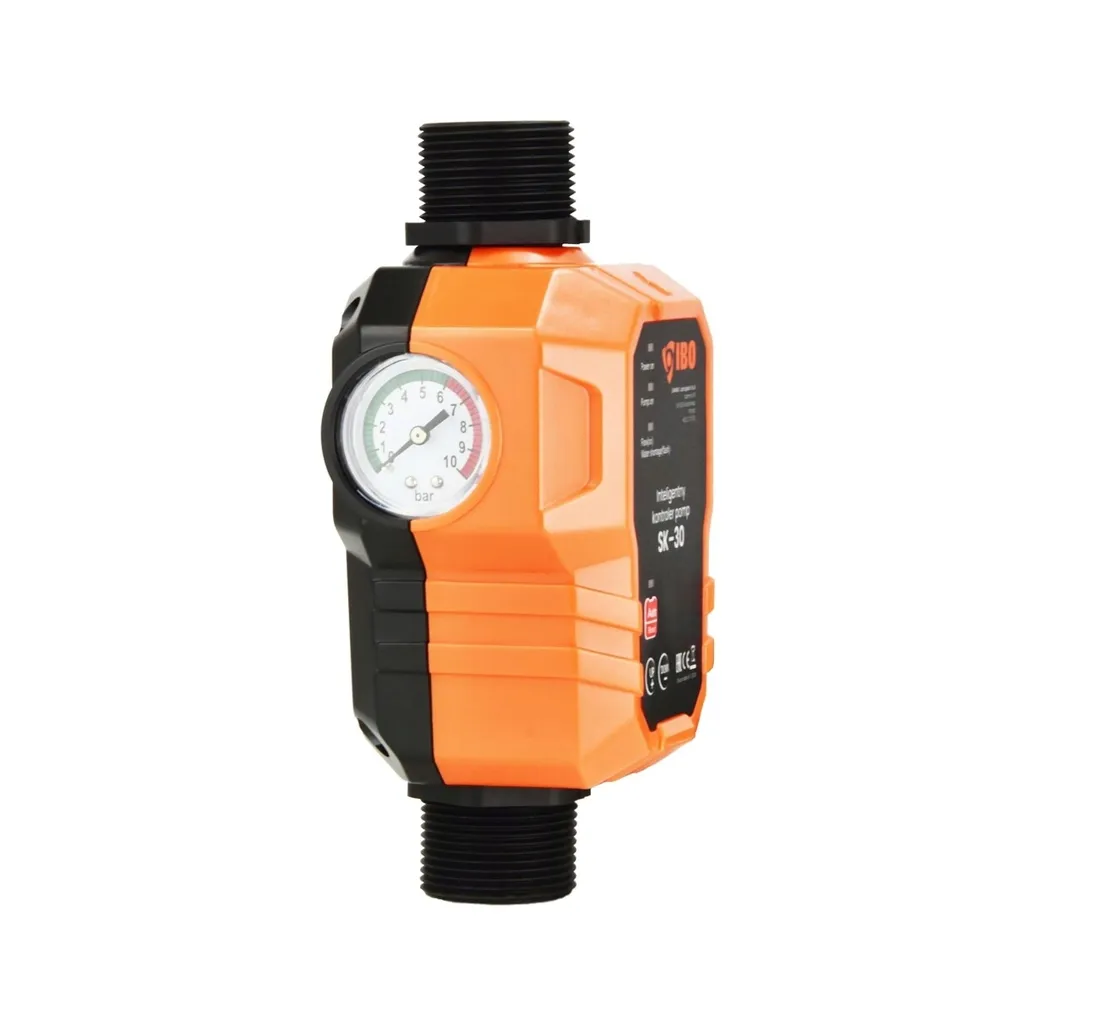

• Wbudowany manometr
• Zabezpieczenie przed przepięciem oraz niskim napięciem
• Manualny włącznik „AUTO / RESET”
• Dioda sygnalizująca zasilanie „Power on”
• Dioda sygnalizująca pracę pompy „Pump on”
• Sygnalizująca braku wody migająca dioda „Water shortage (flash)”
• Sygnalizująca częste włączanie i wyłączanie migająca dioda „AUTO / RESET”
• Automatyczne dostrajanie do instalacji

Urządzenie może współpracować z pompą, która wytworzy ciśnienie nie mniejsze niż 2 bar na wejściu do automatu SK-30.

Ze względu na możliwe zakłócenia przepływu między pompą a urządzeniem nie należy montować zaworów zwrotnych między tymi urządzeniami.

Dane techniczne:

• Napięcie zasilania: AC100-240V / 50/60HzMax prąd: 30A
• Max. moc sterowanej pompy 0,1-2,2kW
• Stopień ochrony IP 65
• Max temperatur wody 100C
• Dopuszczalne ciśnienie układu 10BAR
• Wysokość podnoszenia: 0-100m
• Wejście i wyjście 1" bądź 1 1/4"
• Max ciśnienie 10bar

Instalacja

Instalację urządzenia może przeprowadzać osoba znająca dokładnie instrukcję obsługi oraz posiadająca odpowiednie kwalifikacje hydrauliczne i elektryczne. Urządzenie może pracować w instalacjach, w których pompowana jest czysta woda bez zawartości żelaza lub lenków żelaza. Praca urządzenia z brudną wodą doprowadzi do jego awarii.

Urządzenie musi być zainstalowane po stronie tłocznej pompy w położeniu pionowym między pompą a pierwszym odbiornikiem wody (patrz rys.).

W celu zwiększenia elastyczności pracy zamontować małe naczynie przeponowe np. 5 litrów.

Przy instalacji należy zwrócić uwagę na kierunek przepływu wody przez urządzenie. Na obudowie jest wytłoczona strzałka pokazująca prawidłowy kierunek przepływu. Jeżeli urządzenie ma pracować w instalacji, w której ciśnienie wynosi ponad 10 bar, przed urządzeniem należy zainstalować reduktor ciśnienia obniżający ciśnienie w urządzeniu. Połączenia automatu SK-30 z rurami najlepiej uszczelnić taśmą teflonową.

Ciśnienie włączania urządzenia można regulować w zakresie 0–10 bar.
