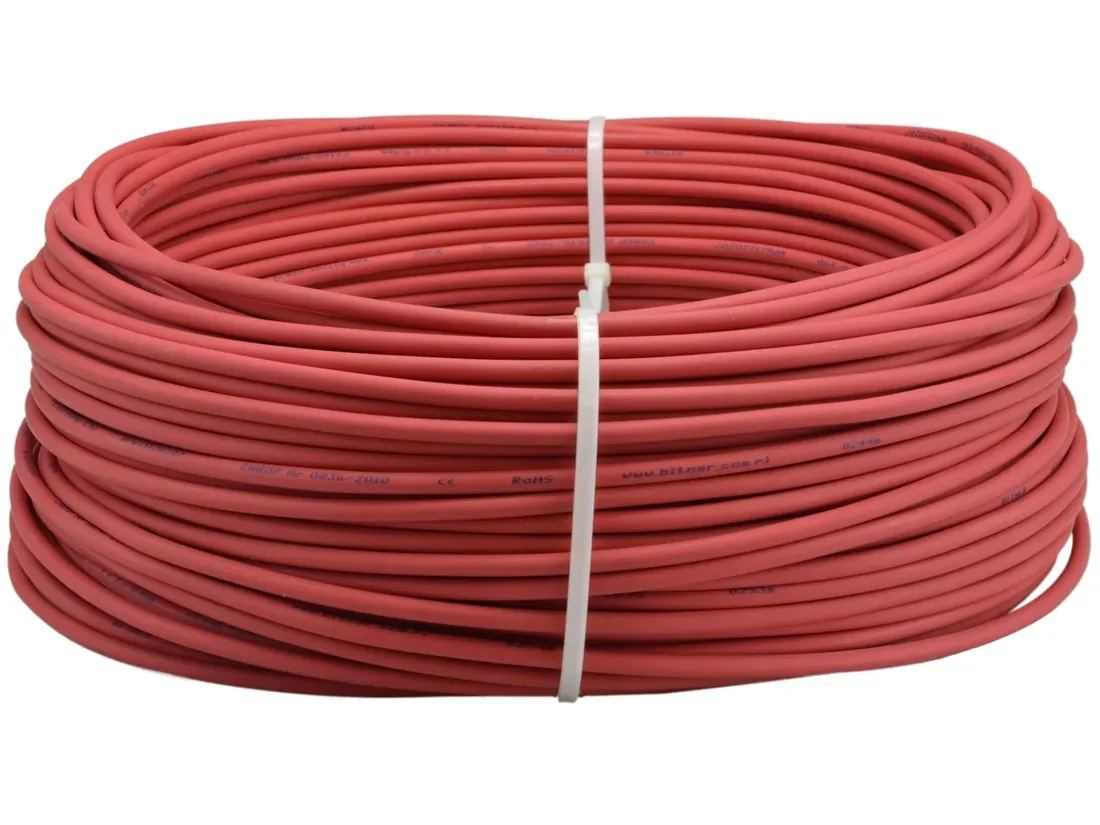

KABEL PRZEWÓD HTKSH FE180 PH90 E90 1X2X1,0mm

KABEL PRZEWÓD BEZHALOGENOWYEKRANOWY 1x2x1,0mm HTKSHekw FE180/PH90 E90

CHARAKTERYSTYKA PRODUKTU

• Przewody elektroenergetyczne ognioodporne, bezhalogenowe przeznaczone do zasilania instalacji w obiektach o podwyższonych wymaganiach przeciwpożarowych. Ich specjalna budowa zapewnia dopływ energii elektrycznej do urządzeń, których działanie jest niezbędne podczas pożaru oraz jego gaszenia.
• W warunkach pożaru kable te zapewniają prawidłowe funkcjonowanie instalacji przez co najmniej 90 min (PH90) oraz trwałość izolacji kabla przez 3h (FE180). Podczas spalania nie wydzielają toksycznych gazów oraz gęstych dymów.
• Kable nadają się do instalowania na stałe wewnątrz budynków. Statyczny ekran (ekw) zabezpiecza kable przed wpływem zewnętrznych pól magnetycznych.

DANE TECHNICZNE

• Producent: Bitner
• Symbol: B10104
• Rodzaj: HTKSHekw FE180/PH90 E90
• Ilość par: 1x2x1,0 mm
• Średnica zewnętrzna: 8,0 mm
• Zakres temperatury podczas pracy: -25°C do 70°C
• Min temperatura układania: -5°C
• Napięcie pracy: 225 V
• Próba napięciowa (napięcie przemienne): 1500 V
• Próba napięciowa (napięcie stałe): 2250 V
• Rezystancja izolacji (minimum): 500 M?xkm
• Pojemność skuteczna pary przy 1kHz (maksymalnie): 150 nF/km
• Min. promień gięcia: 10 x O
• Waga: 70 kg/km
• Cu: 16,3 kg/km

ZASTOSOWANIE

• Instalacje oświetlenia awaryjnego
• Systemy oddymiania i bezpieczeństwa pożarowego
• Systemy alarmowe, sygnalizacyjne, teletransmisyjne
• Dźwiękowych systemy ostrzegawcze (DSO)
• Systemy sygnalizacji pożaru i automatyki pożarniczej
• Inne urządzenia przeciwpożarowe, których działanie przewidziane jest w warunkach pożaru

WŁAŚCIWOŚCI

• Ognioodporne
• Bezhalogenowe
• Nierozprzestrzeniające płomienia
• Brak korozyjnych gazów
• Niska emisja dymów
• Podwyższona trwałość izolacji FE180
• Podtrzymanie funkcji kabla PH90
• Niska obciążalność pożarowa
• Pasujące uchwyty UDF/UEF: 8mm

Przewody HTKSHekw FE180/PH90 E90 zostały przebadane zgodnie z wymogami normy DIN 4102 cz.12 i mogą być instalowane w trasach kablowych E90 jako element zespołu kablowego E90 (montaż na uchwytach co 30 lub 60 cm).

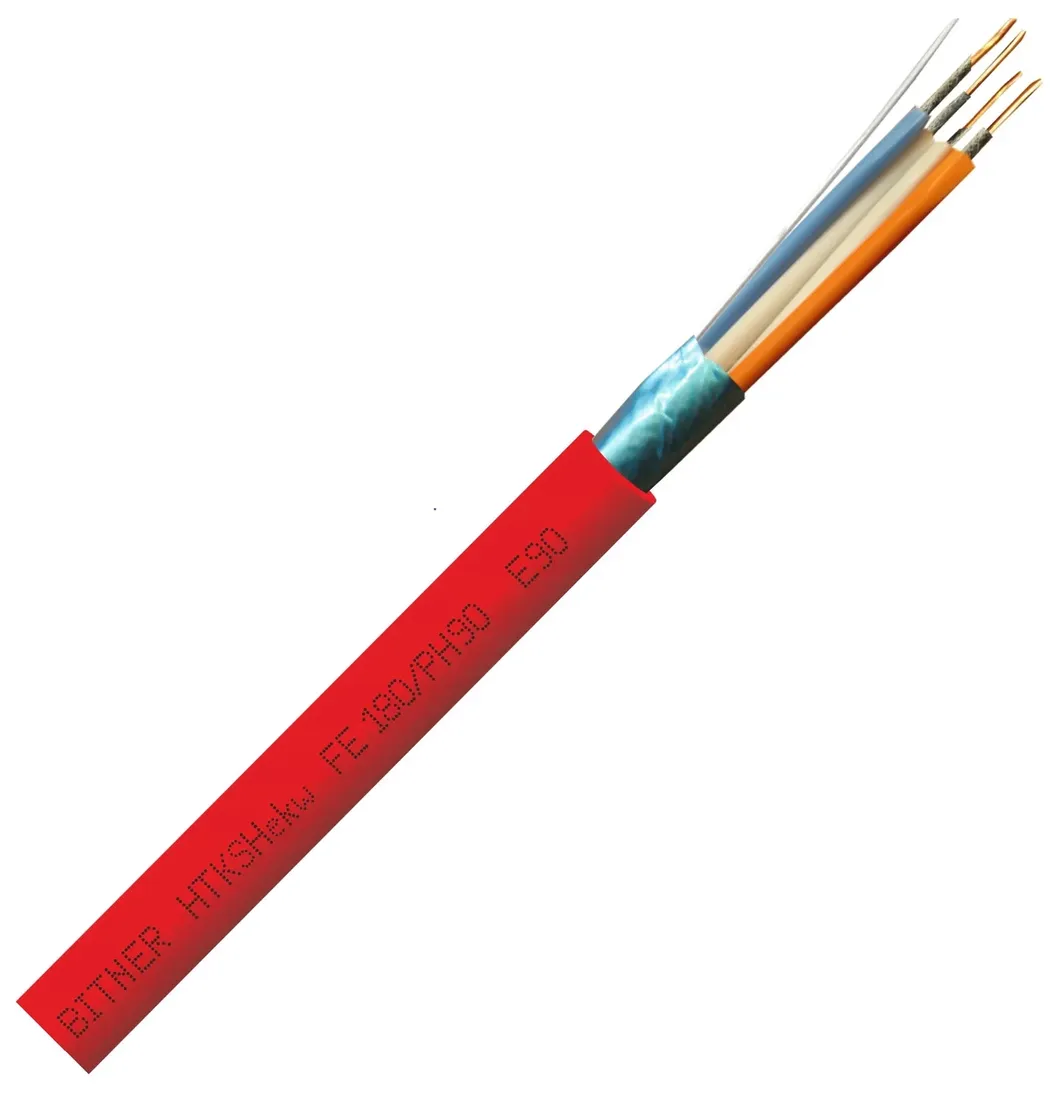

BUDOWA PRZEWODU

• Żyły: miedziane jednodrutowe kl.1 (wg PN-EN 60228, EN 60228, IEC 60228)
• Izolacja: obwój z taśmy mikowej i polimer bezhalogenowy
• Kolory żył: zgodnie z PN-T-90321:1992
• Ośrodek: pary skręcone równolegle
• Obwój ośrodka: taśma poliestrowa
• Ekran (ekw): folia aluminiowa laminowana z żyłą uziemiającą 0,4mm
• Powłoka zewnętrzna: bezhalogenowa mieszanka polimerowa
• Kolor powłoki: czerwony
