KONTAKTRON S-4-BR SATEL

KONTAKTRON S-4-BR SATEL

S-4 BR Kontaktron boczny z obwodem sabotażu (BRĄZOWY)

(czujka magnetyczna / kontaktron wpuszczany / czołowy / metalowy styk nc - zwarty po przyłożeniu magnesu, pętla sabotażowa)

Czujki magnetyczne / kontaktrony składają się z dwóch elementów: czujnika magnetycznego(kontaktronu) i magnesu. Kontaktron (NC) umieszczony w pobliżu magnesu zamyka obwód elektryczny. Każdy z elementów czujki został umieszczony w identycznej hermatycznej obudowie - część zawierająca kontaktron ma wyprowadzone dwa przewody elektryczne. Poszczególne czujki różnią się między sobą kształtem obudowy i sposobem mocowania.

Nie zaleca się montażu na powierzchniach ferromagnetycznych oraz w pobliżu silnych pól magnetycznych i elektrycznych, gdyż może to skutkować wadliwym działaniem czujki.

inne modele od :

K-1 przystosowana jest do montażu powierzchniowego,

K-2 i K-3 do montażu wpuszczanego,

S-1, S-2, S-3, S-4 dodatkowo posiadają pętle sabotażową, posiada dwa przewody są podłączone do kontaktronu, a dwa (skręcone ze sobą) stanowią pętlę przeciwsabotażową

Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

Posiadamy też kontaktrony innych marek dostępne na pozostałych stronach.

Cechy:

do montażu nawierzchniowego

Dane techniczne:

Maksymalne napięcie przełączalne kontaktronu 20 V

Maksymalny prąd przełączalny 0,02 A

Wymiary obudowy 58,5 x 16,5 x 15,2 mm

Zakres temperatur pracy -30…+55 °C

Masa 24 g

Maksymalna wilgotność 93 ±3%

Oporność przejściowa 0,15 Ω

Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA 360 000

Materiał stykowy Ru (Ruten)

Odległość zamknięcia styków kontaktronu 18 mm

Odległość otwarcia styków kontaktronu 28 mm

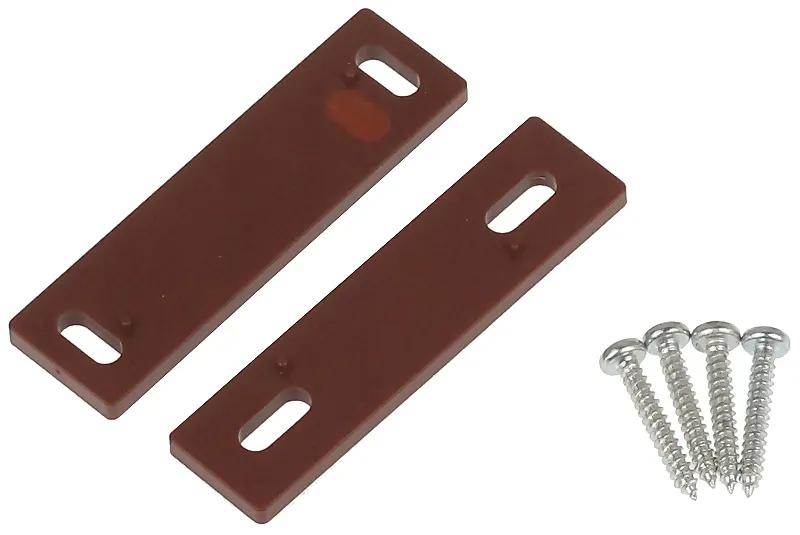

Wymiary podkładki dystansowej pod kontaktron 58,5 x 16,5 x 3,3 mm

Wymiary obudowy magnesu 58,5 x 14,7 x 8,3 mm

Wymiary podkładki dystansowej pod magnes 58,5 x 14,7 x 3 mm
