ŁĄCZÓWKA ZASILANIA LZ-8/E

ŁĄCZÓWKA ZASILANIA LZ-8/E

8768

Opis produktu:

ROZGAŁĘŹNIK (ŁĄCZÓWKA) ZASILANIA

LZ-8/E

8-KROTNY, 8 x 1A, MAX 8A

OPIS

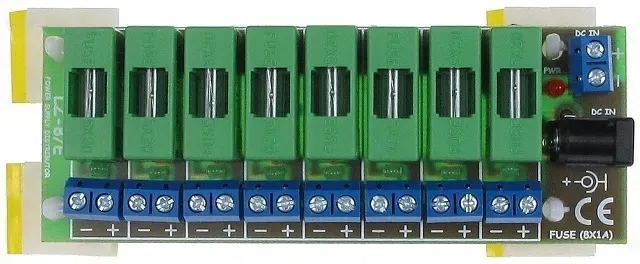

LZ-8/E jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika). LZ-8/E posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/E.

Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.

• M: Długość dla R=3,4Ω/100m,Długość dla R=5,5Ω/100m
• 1: 98 metrów,60 metrów
• 6: 22 metry,14 metrów

Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5. Elementy dystansowe samoprzylepne umożliwiają łatwy montaż płytki drukowanej.

Bezsprzeczną zaletą stosowania LZ-8/E przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.

SPECYFIKACJA

• Ilość wyjść zasilania: 8
• Ilość wejść zasilania: 2
• Maksymalne napięcie zasilania: DC 0-24V (typowo 12V)
• Maksymalny prąd zasilania: 8A
• Maksymalny prąd jednego wyjścia: 1A
• Typ wkładek bezpiecznikowych: 1A/250V, 5/20mm, zwłoczne
• Typ złącz wejść zasilania: Gniazdo 2.1/5.5mm / zaciski kablowe
• Typ złącz wyjść zasilania: Zaciski kablowe
• Temp. pracy / wilgotność wzgl.: -50°C ... 55°C / < 95%
• Wymiary (szer. x wys. x gł.) / waga: 116x46x25mm / 60g
