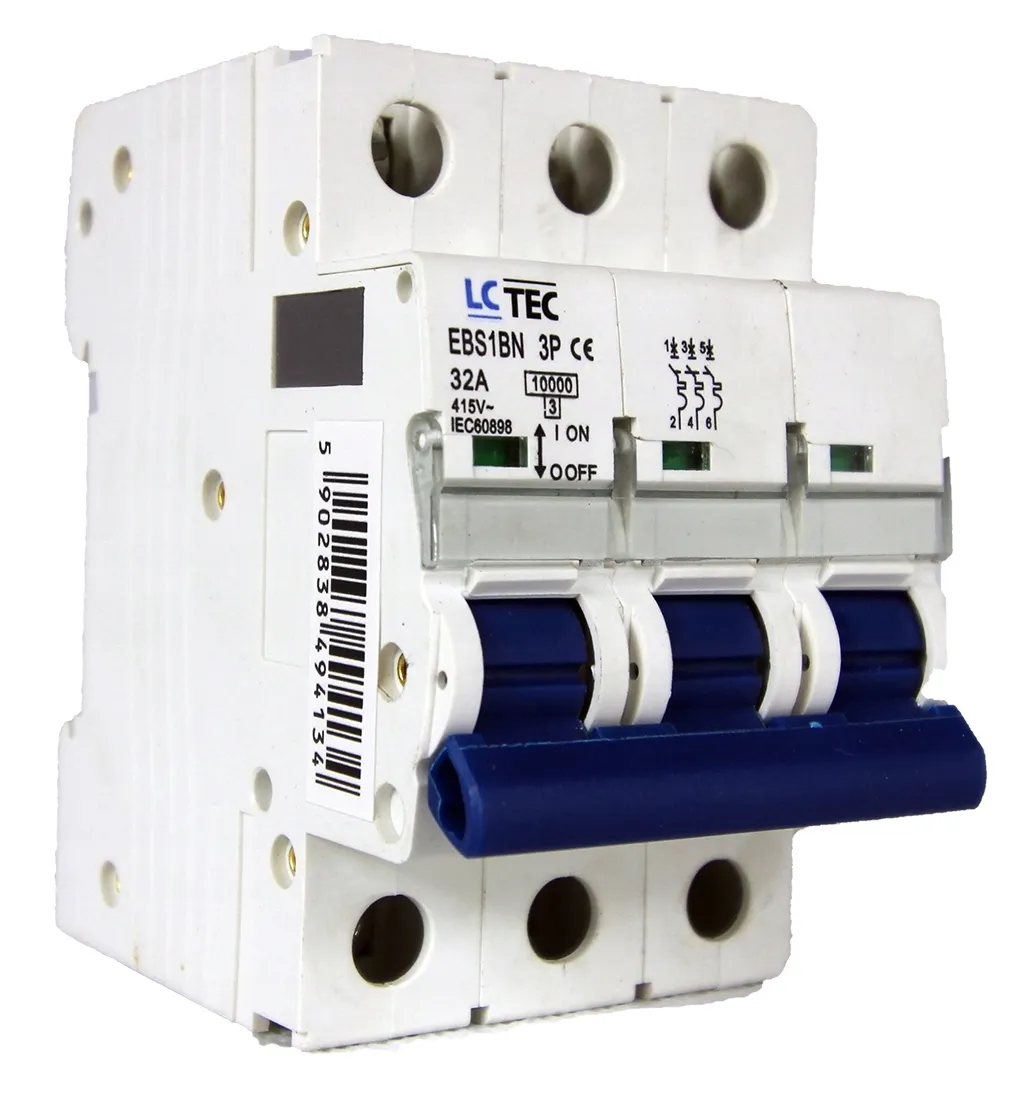

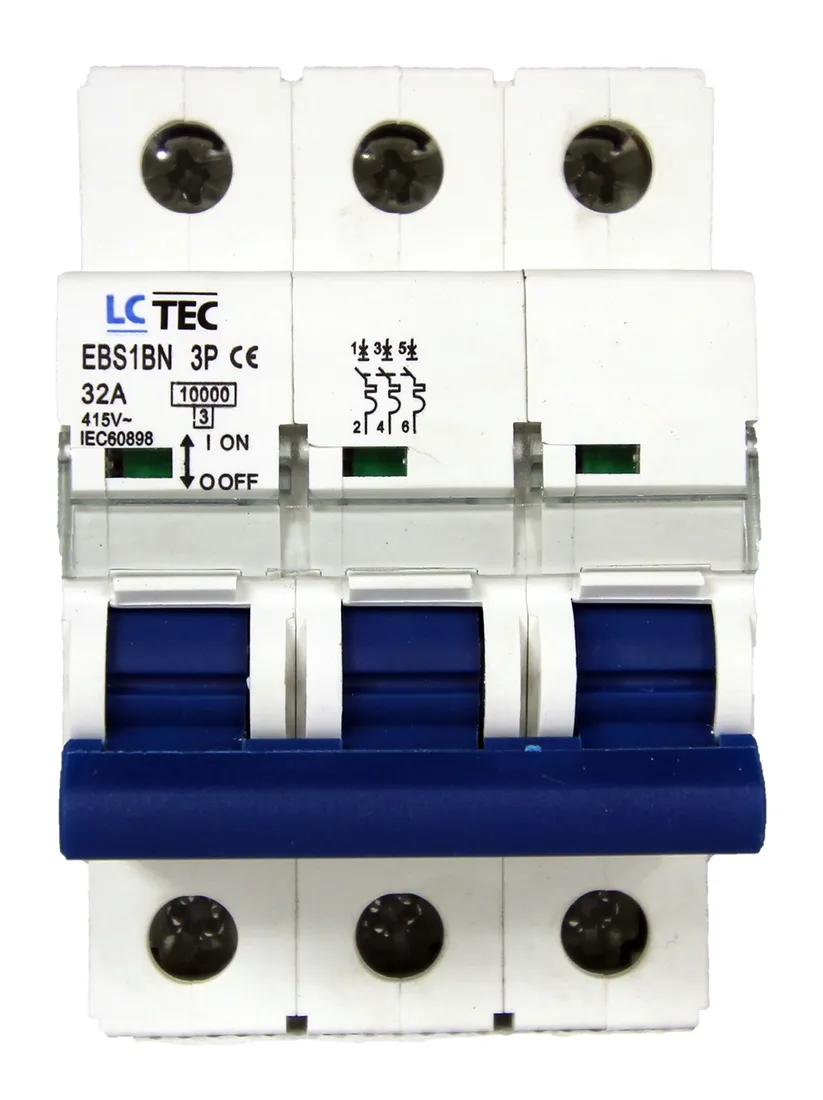

LC Ogranicznik mocy 32A 3P

Ograniczniki mocy przerywają ciągłość obwodu elektrycznego gdy wystąpi przeciążenie przekraczające wartość znamionową wg. charakterystyki czasowo-prądowej. Ogranicznik mocy nie zabezpiecza obwodu przed prądem zwarciowym. Ograniczniki mocy montuje się przed licznikiem energii elektrycznej.

EBS1BN OGRANICZNIK MOCY 3P 32A 10kA LC TEC

• SERIA/MODEL : EBS1BN3P32
• Prąd znamionowy: 32A
• Ilość pól: 3
• Napięcie znamionowe 400V
• Częstotliwość prądu: 50Hz
• Zdolność zwarciowa łączeniowa - 10 kA
• Przeznaczone na szynę: TH35
• Napięcie udarowe piorunowe wytrzymywane: (Uimp): 4kV
• Przekroje przewodów: od 1 mm2 do 25 mm2
• Stopień ochrony - IP20, PN-EN 60898-1

Zadaniem ogranicznika mocy jest selektywne wyłączanie w stosunku do zabezpieczenia nadprądowego odbiorcy.

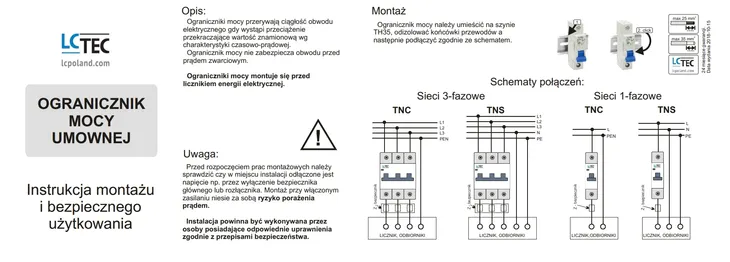

SCHEMAT:

WYMIARY:
