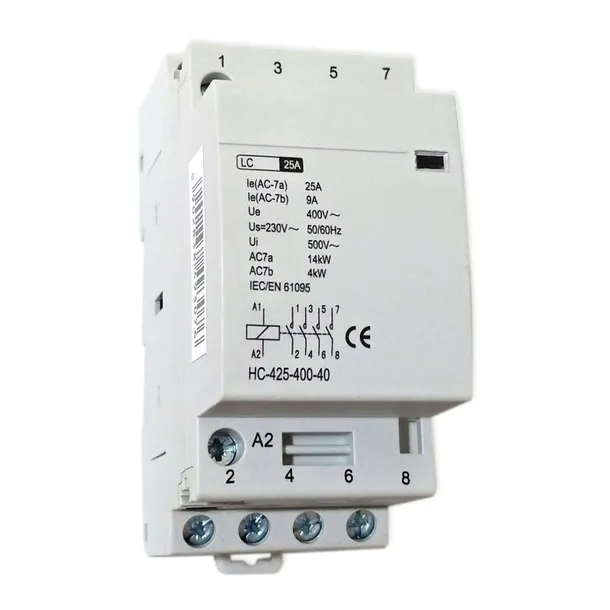

LC Stycznik modułowy 25A 2M 4NO 230V EBS6CH 9307

LC Stycznik modułowy 25A 2M 4NO 230V EBS6CH 9307

Styczniki modułowe serii HC przeznaczone są do stosowania w układach automatyki budynku, instalacjach biurowych i przemysłowych, przy sterowaniu układami zasilania oświetlenia, ogrzewania, wentylacji, silników, pomp itp., zasilanych prądem AC 50/60Hz i napięciu 230/400V.

Działanie styczników polega na podaniu napięcia zasilania na cewkę stycznika, co powoduje przełączenie styku. Stan załączenia stycznika jest sygnalizowany czerwonym znacznikiem w okienku. Po zaniku napięcia zasilania styki powracają do pierwotnej pozycji. Styczniki produkowane są w obudowach modułowych do bezpośredniego montażu na szynie.

• Oznaczenie handlowe: EBS6CH 4P 25A 4NO
• Rodzaj: styczniki
• Maksymalne obciążenie: 4kW (wentylatory, silniki), 14kW (urządzenia domowe)
• Liczba biegunów: 4Z
• Liczba modułów 18mm: 2
• Rodzaj zestyku: 4x NO (styk zwierny)
• Prąd znamionowy pracy Ie: 25 A
• Napięcie sterujące: 230 V~
• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Znamionowe napięcie izolacji Ui: 500 V
• Wskaźnik pozycji pracy: tak
• Wytrzymałość elektryczna (liczba cykli): do 600/h
• Wytrzymałość mechaniczna (liczba cykli): 1000000
• Montaż: szyna 35 mm (TH35/DIN)
• Moment dokręcający: 0,8 Nm
• Stopień ochrony:IP20
• Temperatura pracy: -5°C ÷ +40°C
• Długość odizolowania przewodu: 10 mm
• Certyfikaty: CE
• Normy: IEC/EN 61095
• Dodatkowe informacje: przy pracy poniżej 0°C, aparat należy zabezpieczyć przed oszronieniem
• pozostałe cechy: wskaźnik załączenia, kompaktowa i modułowa konstrukcja, cicha praca
