LICZNIK ENERGII TRÓJFAZOWY DWUKIERUNKOWY 3FAZ 100A

Licznik energii elektrycznej 3-fazowy ze zdalnym odczytem danych poprzez MODBUS -RS485, 230V, 5 (100)A

SPECYFIKACJA

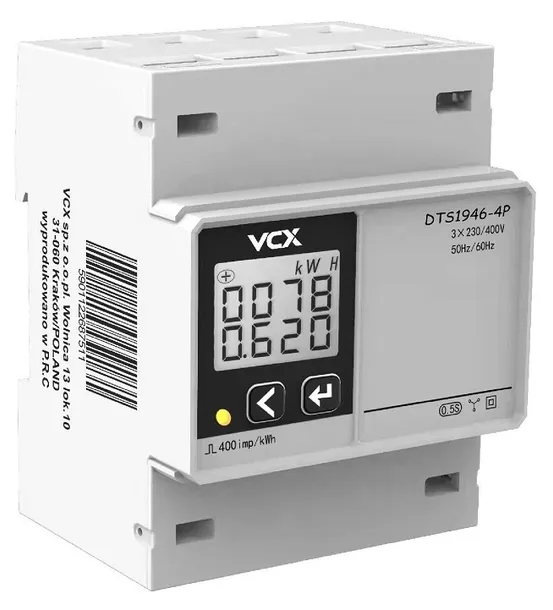

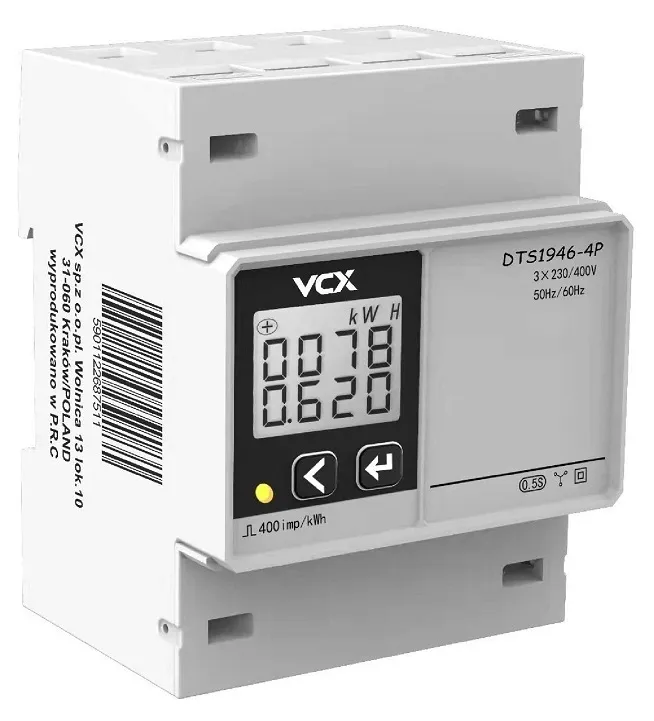

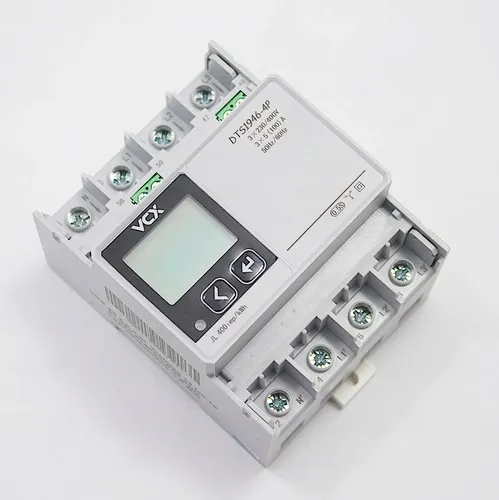

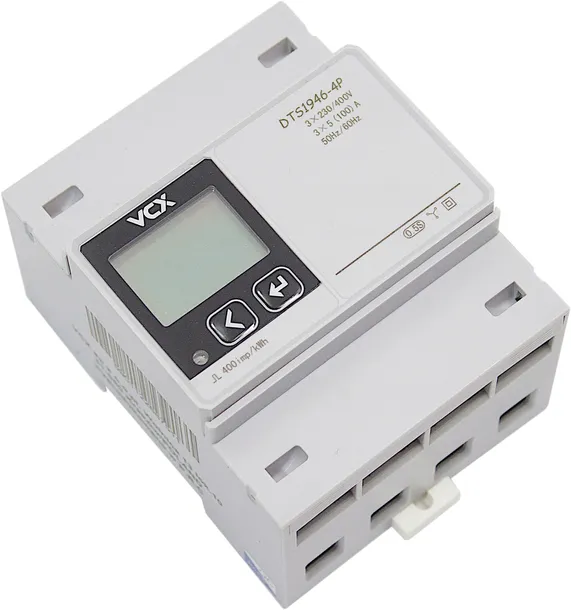

• Model: DTS1946-4P
• Dokładność:
• Prąd napięciowy: klasa 0.2,
• Moc, energia czynna: klasa 0.5S,
• Energia bierna: klasa 2.
• Napięcie znamionowe: 3×220/380V (+/-10%)
• Prąd wejściowy:
• Wejście bezpośrednie:5(100)A
• Wejście CT: 1.5(6)A
• Częstotliwość: 50/60 Hz
• Zakres napięcia: 0.8Un ～ 1.2Un
• Zużycie energii
• Obwód napięciowy: < 4VA
• Obwód prądowy: < 1VA
• Prąd rozruchowy:
• Wejście bezpośrednie:0.002Ib
• Wejście CT: 0.001In
• Wyjście impulsowe: gdy aktywne, zakres impulsów（80±20%）ms
• RTC error (błąd pomiarowy): ≤0.5s/day
• Interfejs komunikacji
• Port RS485
• Protokół Modbus-RTU, szybkość transmisji do 9600bps
• Klasa szczelności IP54（obudowa przednia）/ IP20（obudowa tylna）
• Temperatura pracy: (-25～70)℃
• Temperatura przechowywania: (-30～80)℃
• Wilgotność względna: (5～95)% （bez kondensacji)

Pozostałe funkcje pomiarowe realizowane przez urządzenie:

• pomiar dwukierunkowej energii czynnej;
• pomiar dwukierunkowej energii biernej;
• pomiar cztero-kwadrantowej energii biernej;
• moc pozorna;
• wielotaryfowy pomiar energii: całkowite zużycie prądu z wielu taryf, pomiar dla różnych taryf – posiada zestaw dwóch funkcji mierzenia prądu wielotaryfowego.

Licznik DTS-1946 MODBUS -RS485, 230V, 5(100)A posiada 12 interwałów czasowych z czteroma ustawieniami stawek (taryf). Użytkownik może podzielić 24 godzinny zakres pracy na 12 interwałów czasowych i wybrać odpowiednią stawkę z czterech dostępnych ustawień dla każdego interwału osobno.

Użytkownik może także ustawić automatyczny czas odczytu. Licznik umożliwia zapisywanie danych pomiarowych z trzech ostatnich miesięcy.
