Licznik Virone 230 V IP41 100 A

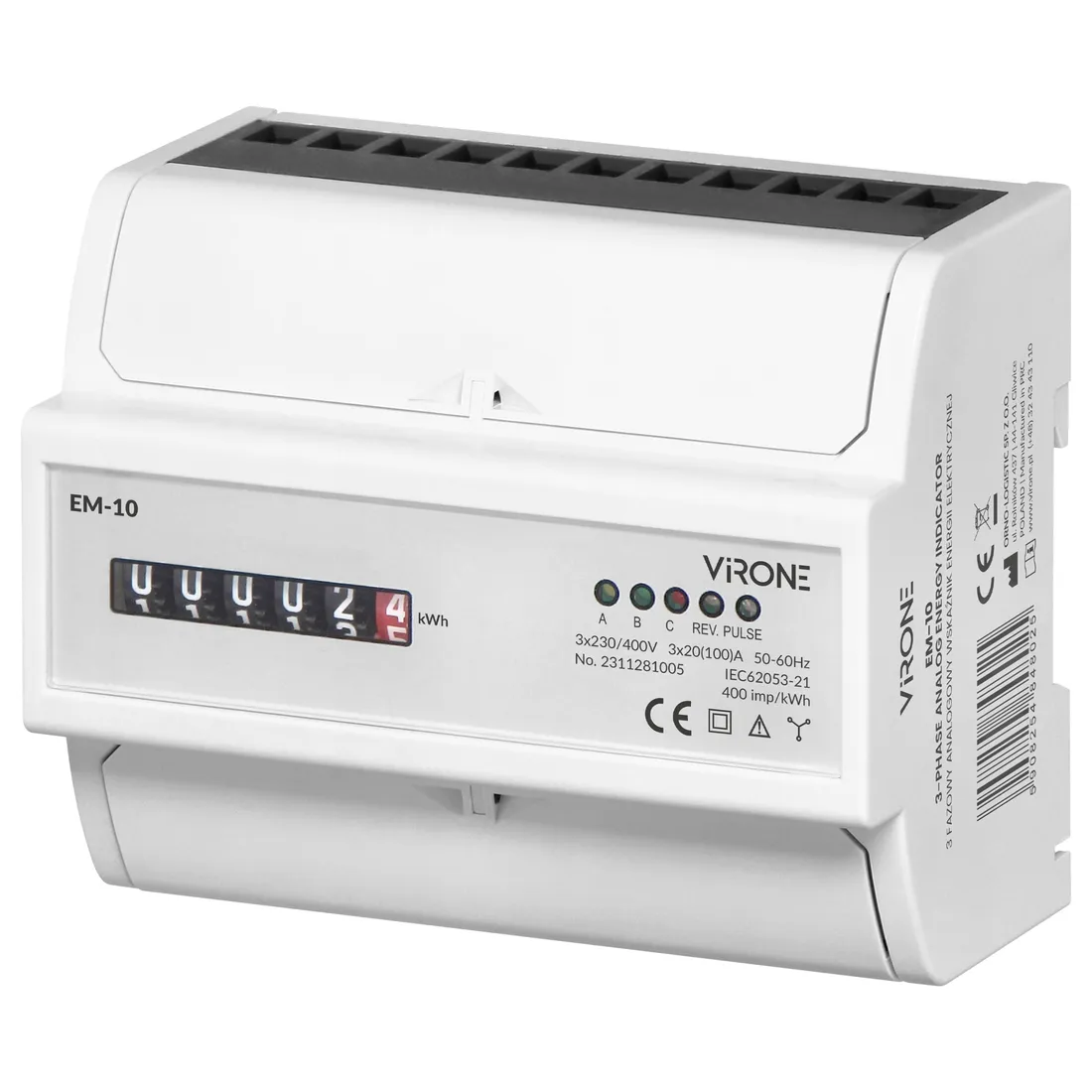

3-fazowy analogowy wskaźnik zużycia energii elektrycznej, 100A, 7 modułów, DIN TH-35mm

Virone EM-10

Wskaźnik przystosowany do napięcia znamionowego 3x230/400V AC oraz prądu maksymalnego do 3x100A. Zużycie własne wynoszące 6W/30VA wpływa na energooszczędność instalacji.

Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest za pomocą wyświetlacza mechanicznego.

Dodatkowo wskaźnik jest wyposażony w wyjście impulsowe typu S0.

Solidna obudowa i stopień ochrony IP51, gwarantują wysoką odporność na pył.

Zgodność z między-narodowym standardem IEC 62052-11.

• Prąd rozruchowy – najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje.
• Prąd minimalny – najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą.
• Prąd bazowy – określa wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru.
• Prąd maksymalny – to maksymalny prąd, jakim możemy stale obciążać licznik energii elektrycznej

Zestaw zawiera:

• 1 szt. 3-fazowy analogowy wskaźnik zużycia energii elektrycznej, 100A, 7 modułów, DIN TH-35 mm

Przeznaczenie:

• 3-fazowy analogowy wskaźnik zużycia energii elektrycznej to precyzyjne urządzenie pomiarowe do monitorowania i rejestrowania zużycia mocy czynnej w obwodach trzyfazowych.
• Służy do dokonywania wskazań w jednostkach metrycznych (kWh) lecz nie służy do dokonywania pomiarów rozliczeniowych.
• Przystosowany do montażu na szynie DIN 35 mm.

Budowa:

• A – dioda energii fazy A
• B – dioda energii fazy B
• C – dioda energii fazy C
• REV – wskaźnik kierunku energii
• PULSE – wskaźnik wyjścia impulsowego

Dane Techniczne:

• Typ licznika: Elektromechaniczny
• Napięcie: 3x230/400V~
• Prąd: 3x20(100)A
• Prąd bazowy (lb): 20A
• Prąd znamionowy (In): 100A
• Maksymalny prąd (Imax): 100 A
• Napięcie znamionowe (Un) N-L: 220 AC V
• Napięcie znamionowe (Un) L-L: 220 AC V
• Zakres częstotliwości: 50-60 Hz
• Pobór mocy: 2W/10VA W
• Klasa dokładności: B
• Liczba faz: Trójfazowe
• Model: Pomiar bezpośredni
• Rodzaj energii mierzonej: Moc czynna
• Odpowiednie do: Pobór
• Liczba taryf licznika: Jednotaryfowy
• Wyjście impulsowe: Elektryczny
• Rodzaj wyjścia impulsowego: S0
• Liczba impulsów: 400
• Rodzaj wskaźnika: Analogowy
• Sposób montażu: Adapter szyny DIN
• Szerokość wyrażona liczbą modułów: 7
• Liczba pozycji licznika: 5+1
• Stopień ochrony (IP): IP51
• Wilgotność robocza: 95%
• Wilgotność przechowywania: 85%
• Temperatura pracy: -25 ~55
• Temperatura przechowywania : -30~65
• Międzynarodowy standard: IEC 62053-21
• Wyświetlacz: 5+1

Wymiary:

• Szerokość: 123 mm
• Głębokość: 65 mm
• Wysokość: 100 mm

Schemat podłączenia:

• 1/2 – wejście/wyjście fazy Ia
• 3/4 – wejście/wyjście fazy Ib
• 5/6 – wejście/wyjście fazy Ic
• 7 – przewód neutralny
• 17/18 – podłączenie wyjścia impulsowego

Sposób instalacji:

1. Odłącz zasilanie rozdzielni.

2. Zamocuj wskaźnik na standardowej szynie DIN 35mm.

3. Wciśnij zacisk szyny DIN.

4. Podłącz obwód prądowy zgodnie ze schematem podłączenia (rys.1).

5. Po podłączeniu zamontuj maskownice przyłączy.
