MINIATUROWA DUALNA CZUJKA RUCHU PIR+MW GREY SATEL

CZUJNIK DUALNY PIR+MW SATEL GREY

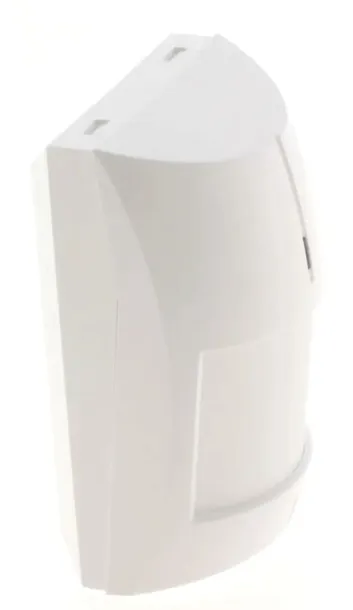

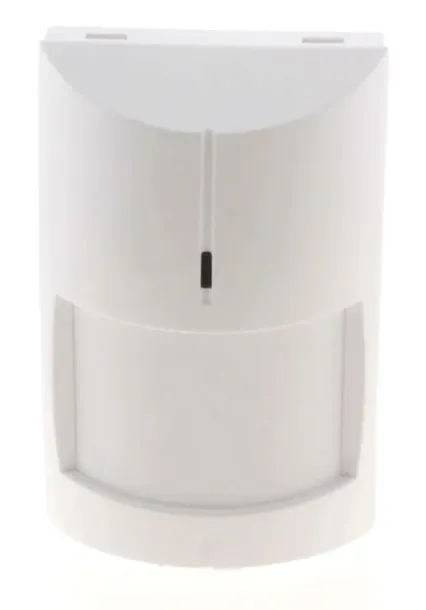

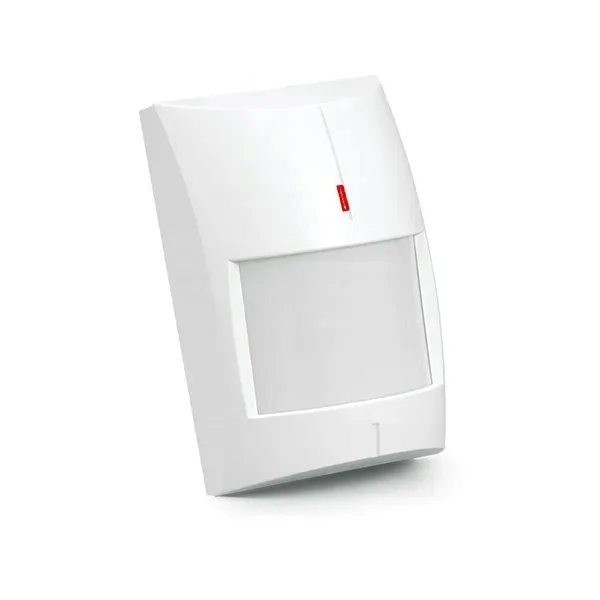

Miniaturowa dualna czujka ruchu PIR+MW

Opis produktu:

GREY - Dualna czujka ruchu PIR + mikrofala, przeznaczona do instalacji w systemach antywłamaniowych. Konstrukcja czujki składająca się z detektora piroelektrycznego i mikrofalowego, umożliwia bardzo dobre zabezpieczenie pomieszczeń, w którym panują niekorzystne warunki, takie jak np. duże wahania temperatury lub przeciągi. Dualne detektory PIR + MW doskonale nadają się do instalacji w pomieszczeniach z kominkiem, ogrzewaniem nadmuchowym oraz w kotłowniach i garażach.

Najważniejsze cechy:

✅ dualna detekcja PIR + mikrofala zapewniająca niezawodność nawet w trudnych warunkach

✅ funkcja antymaskingu realizowana przez tor mikrofalowy

✅ kompensacja temperatury chronionego pomieszczenia

✅ funkcje zdalnego uruchamiania trybu testowego i pamięci alarmu

✅ opcja „PET” uodparniająca tor PIR na małe zwierzęta

Dane techniczne:

• Spełniane normy: EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
• Obszar detekcji (włączona opcja PET): 13 m x 11 m, 81°
• Obszar detekcji (wyłączona opcja PET): 15 m x 11 m, 89°
• Rezystancja zestyku przekaźnika (wyjście antymaskingu): 34 [Ω]
• Rezystancja zestyku przekaźnika (wyjście alarmowe): 34 [Ω]
• Wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Wyjścia sabotażowe (NC): 100 mA / 30 V DC
• Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 16 V DC
• Czas rozruchu: 35 [s]
• Stopień zabezpieczenia wg EN50131-2-4: Grade 2
• Częstotliwość mikrofali: 24 [GHz]
• Napięcie zasilania (±15%): 12 [V DC]
• Czas sygnalizacji alarmu: 2 [s]
• Klasa środowiskowa wg EN50130-5: II
• Wymiary: 63 x 96 x 49 [mm]
• Maksymalna wilgotność: 93±3%
• Masa: 100 [g]
• Maksymalny pobór prądu: 18 [mA]
• Pobór prądu w stanie gotowości: 15 [mA]
• Zalecana wysokość montażu: 2,4 [m]
• Zakres temperatur pracy: -10...+55 °C
• Wykrywalna prędkość ruchu: 0,3...3 [m/s
• Zastosowanie: Wewnętrzna
• Pyroelement: Podwójny
• Rodzaj czujnika: Pasywna podczerwień (PIR) i mikrofala (MW)
• Zasięg: 13  x 10 m

GREY posiada zaawansowaną funkcję kompensacji temperatury i jest odporna na niewielkie zwierzęta (do 15 kg). Gwarantuje wiarygodną detekcję i dobrą odporność na wystąpienie fałszywych alarmów. Dodatkowo czujka jest wyposażona w pamięć alarmu i tryb testowy, który automatycznie dopasowuje parametry pracy czujki do warunków temperaturowych pomieszczenia. Detektor jest zabezpieczony przed nieautoryzowanym otwarciem obudowy - zabezpieczenie antysabotażowe.

Cyfrowe przetwarzanie sygnału

Stabilne i niezawodne działanie

W tradycyjnych analogowych czujkach ruchu parametry mogą się zmieniać z czasem. Ma na to wpływ nie tylko starzenie się elementów elektronicznych, ale także temperatura, wilgotność powietrza czy poziom zakłóceń elektromagnetycznych. W czujkach GREY zastosowano cyfrową obróbkę sygnału od samego elementu PIR lub MW aż do wyjścia czujki. Dzięki temu czujka GREY będzie działać stabilnie i niezawodnie przez wiele lat użytkowania, bez względu na warunki panujące w pomieszczeniu.

Cyfrowa kompensacja temperatury

Detekcja ruchu w szerokim zakresie temperatur

Czujki ruchu PIR wykrywają różnicę pomiędzy temperaturą tła a temperaturą przemieszczającego się człowieka. Dlatego niezmiernie ważne jest automatyczne dostosowywanie się czujnika to temperatury panującej w pomieszczeniu chronionym. Czujka ruchu GREY robi to doskonale i dlatego zapewnia detekcję ruchu w tak szerokim zakresie temperatur.

Regulacja czułości

Odporność na czynniki zakłócające

Gdy w pomieszczeniu chronionym występują czynniki mogące zakłócić pracę czujki ruchu, takie jak ruch powietrza, ogrzewanie podłogowe, itp., istnieje potrzeba zmniejszenia czułości czujki, tak aby nie powodowała fałszywych alarmów. Dlatego w czujce SATEL GREY zastosowano możliwość regulacji czułości.

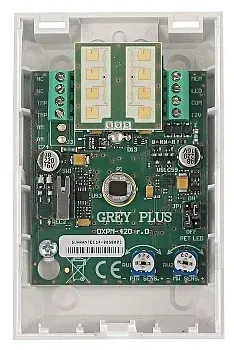

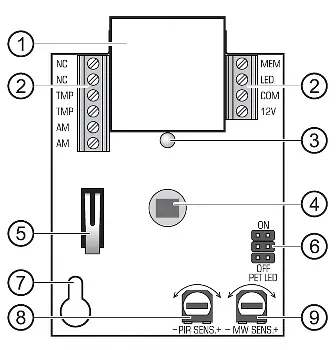

Opis poszczególnych elementów urządzenia:

1. czujnik MW
2. zaciski kablowe
3. dioda sygnalizująca
4. pyroelement
5. styk sabotażowy
6. zworki do konfiguracji
7. otwór na wkręt mocujący
8. potencjometr do regulacji czułości PIR
9. potencjometr do regulacji czułości MW

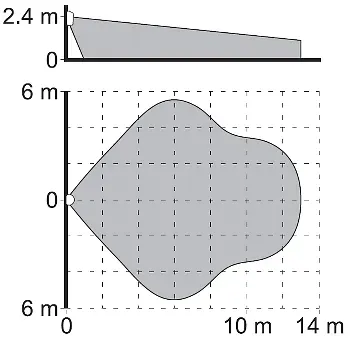

ZASIĘG CZUJKI:

Kod produktu: GREY
