CA-64 ADR-MOD

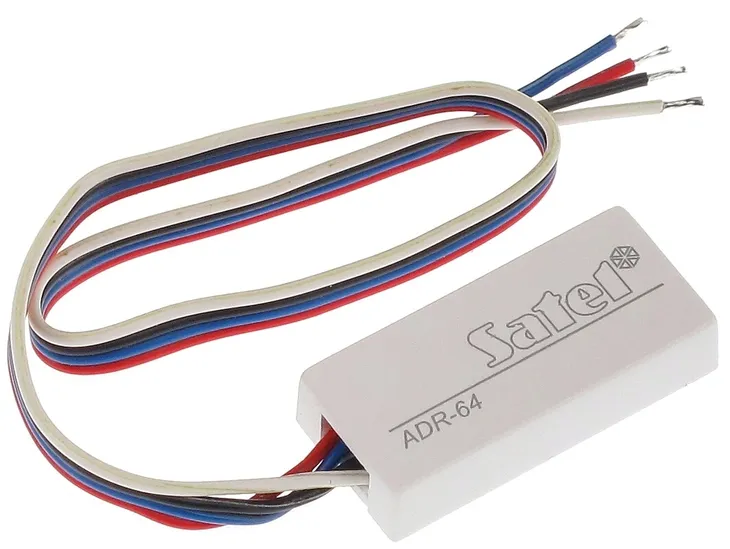

CA-64 ADR-MOD pozwala na zamianę tradycyjnych czujek typu NO lub NC dla systemu alarmowego wyposażonych w wyjście przekaźnikowe, w czujki adresowalne podłączane do magistrali adresowalnej. Czujki adresowalne obsługiwane są przez ekspander wejść adresowalnych INT-ADR / CA-64 ADR.

Niewielkie rozmiary modułu adresowalnego pozwalają na montaż wewnątrz obudowy czujki o małych gabarytach.

Czujki podłączane do magistrali adresowalnej

zamiana czujki (NO, NC) w czujkę adresowalną

współpraca z ekspanderem wejść adresowalnych INT-ADR, CA-64 ADR

montaż wewnątrz obudowy czujki

Podłączenie

Maksymalna odległość czujki adresowalnej od ekspandera może wynosić 1000 m.

Moduły adresowalne i czujki powinny być zasilane z wyjścia POW ekspandera.

Masę zasilania modułów adresowalnych i masę zasilania czujek należy doprowadzić oddzielnymi przewodami.

Do jednego z zacisków wyjścia alarmowego czujki podłącz tę samą masę, co do modułu adresowalnego. Drugi zacisk wyjścia alarmowego czujki podłącz do niebieskiego przewodu modułu adresowalnego (wejście nadzorujące stan czujki). Czarny przewód modułu (wyjście danych) podłącz do zacisku INT ekspandera.

Dane techniczne:

Pobór prądu: 1,2 [mA]

Napięcie zasilania: 12 V DC ±15%

Wymiary obudowy: 37 x 17 x 8 mm

Kod producenta: CA-64 ADR-MOD
