Moduł powiadomienia Ropam BasicGSM-BOX 2 przewodowy

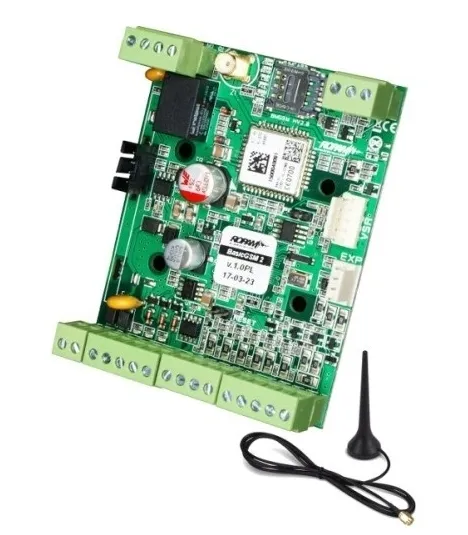

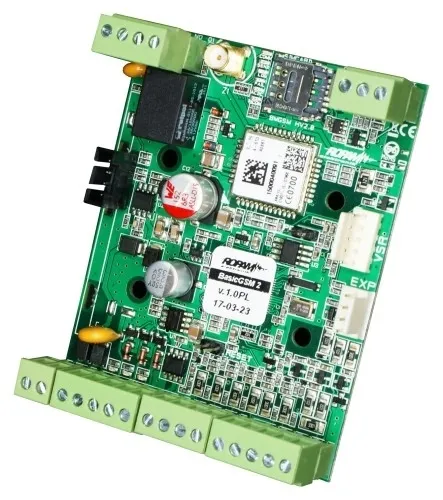

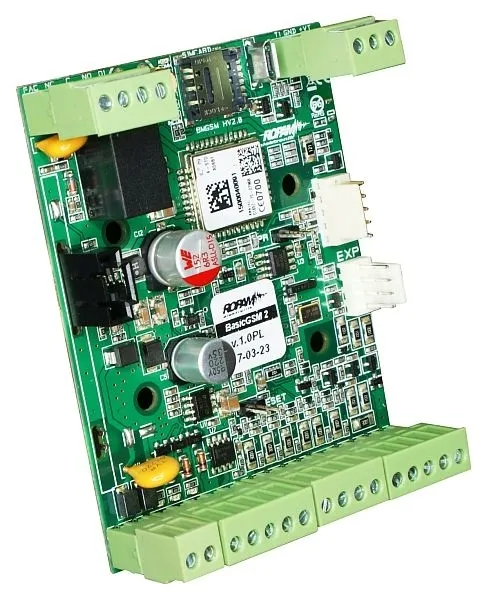

BasicGSM-BOX 2 - moduł GSM dedykowany do współpracy z centralami systemu alarmowego. Uniwersalny i niezawodny umożliwia realizację powiadomienia o zdarzeniach w systemie oraz jego zdalne sterowanie - z poziomu modułu użytkownik może np. zdalnie uzbrajać / rozbrajać system, przeglądać historię zdarzeń w systemie lub sterować urządzeniami automatyki domowej.

Do najważniejszych cech charakterystyczny modułu można zaliczyć:

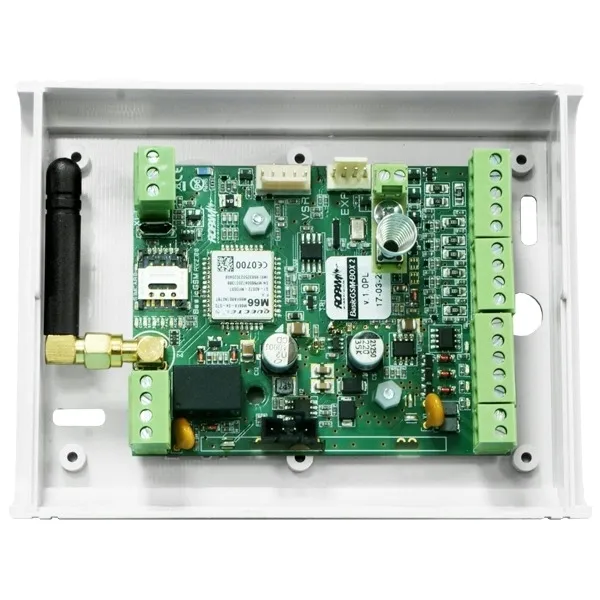

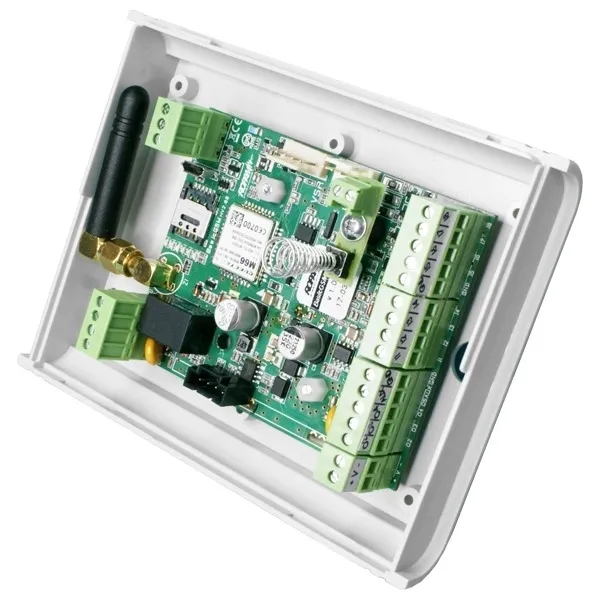

• Natynkowa obudowę z ochroną antysabotażową i antenę AT-GSM-MINI90
• Realizacja zdalnego sterowania przez SMS / CLIP / DTMF
• Zdalna obsługa z poziomu aplikacji na urządzenia mobilne RopamBasic lub RopamDroid
• Pamięć 1000 zdarzeń
• Wbudowany zaawansowany, 32-bitowy LogicProcessor
• Wbudowany modem GSM sieci 2G
• Wbudowane 6 wejść typu NO / NC, 2 wejścia analogowe NO / NC
• Wbudowane 1 wyjście przekaźnikowe, 3 wyjścia OC i 1 wyjście AUX
• Wbudowane gniazdo antenowe SMA-F
• Wbudowane gniazdo nanoSIM
• Wbudowany port microUSB do programowania i aktualizacji oprogramowania

BasicGSM 2 jest następcą znanego i cenionego modułu powiadomienia i sterowania Ropam BasicGSM. Wymieniając moduł wersji 1.0 na 2.0 w istniejącym już systemie istnieje możliwość przeprowadzenia migracji ustawień - szczegółowe informacje o migracji można znaleźć w instrukcji.

Parametry techniczne:

• Ilość numerów powiadomień 8
• Ilość numerów sterujących 8
• Ilość wejść 8
• Ilość wyjść 4
• Wyjścia sterujące TAK
• Zdalna konfiguracja Tak
• Monitoring GPRS, SMS, CLIP
• Typ złącza SMA
• Konfiguracja BasicGSM Manager / SMS
• Antena TAK

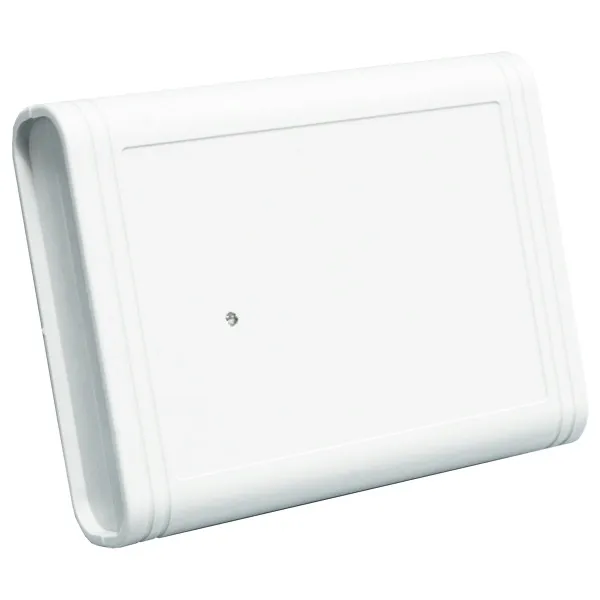

• Obudowa Natynkowa
• Zasilanie 12V DC

Zastosowanie modułu BasicGSM 2:

Ze względu na budowę i funkcjonalność modułu BasicGSM 2 jest dedykowany do integracji z innymi urządzeniami, jako urządzenie pomocnicze. Przede wszystkim służy do współpracy z centralami systemu alarmowego, jako powiadomienie GSM i urządzenie do zdalnego sterowania systemem. Dzięki niemu możliwe jest np. zdalne uzbrajanie i rozbrajanie systemu, sterowanie poszczególnymi wyjściami, podgląd stanu poszczególnych wejść lub przeglądanie historii zdarzeń. BasicGSM znajduje również zastosowanie w:

• systemach automatyki domowej
• systemach kontroli dostępu
• systemach kontroli i sterowania przez sieć GSM
• systemach kontroli i nadzoru temperatury
• systemach kontroli i nadzoru nad przesyłowymi sieciami energetycznymi

Powiadomienie GSM

Natychmiastowa informacja o zdarzeniu w systemie

Powiadomienie GSM jest obecnie podstawą każdego profesjonalnego systemu alarmowego. Dodatkową zaletą modułu jest możliwość wgrania i odtwarzania do 8 komunikatów głosowych przy powiadomieniu CALL.

Wejścia/wyjścia modułu

Współpraca z dowolną centralą alarmową i urządzeniami wykonawczymi

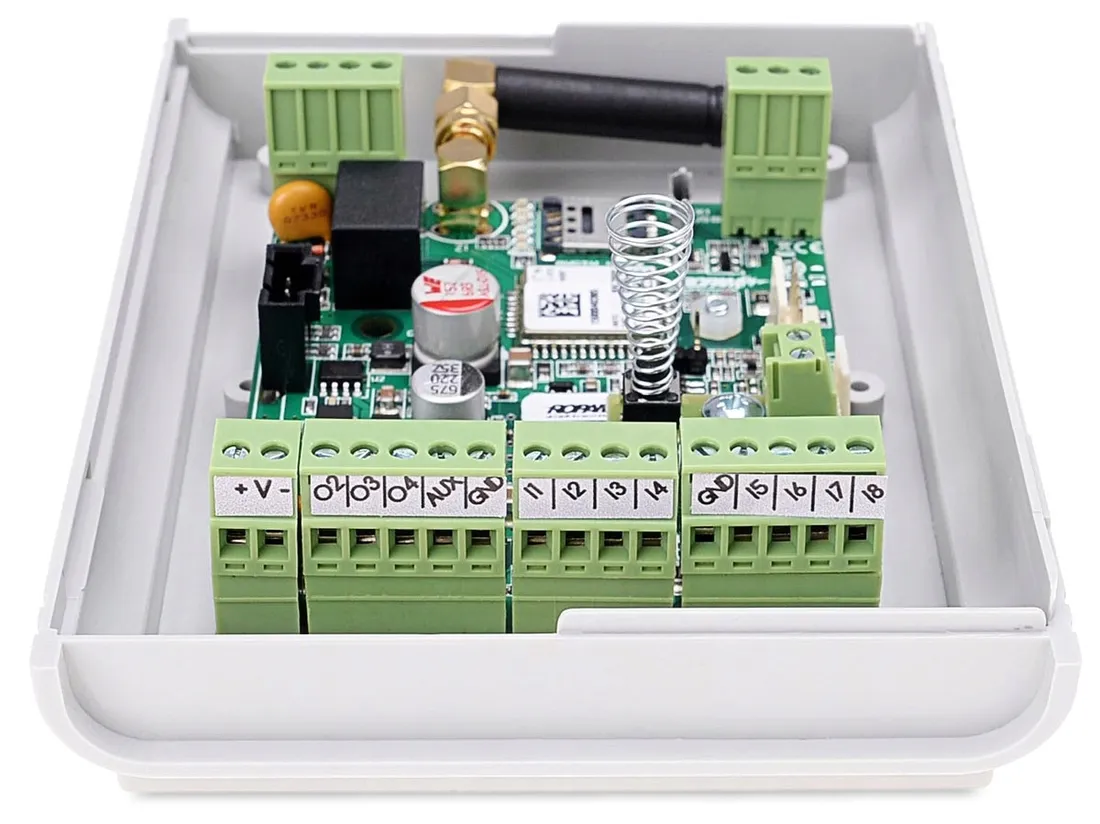

Model BasicGSM 2 wyposażono w 8 wejść spośród których:

• Pierwsze 6 (I1 - I6) to standardowe wejścia typu NO / NC. Służą one do kontroli stanu systemu alarmowego
• Wejście 7 i 8 to wejścia analogowego NO / NC (GND - 12 V lub 0 - 10 V), umożliwiające podłączenie czujek analogowych

Moduł jest również wyposażony w 1 wyjście przekaźnikowe (O1), służące do sterowania automatyką domową, np. napędem bramowym. Posiada on również 3 wyjścia OC (open collector) oraz 1 wyjście zasilania AUX (12 V). Wyjścia są sterowane przez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe lub LogicProcessor. Są one również zabezpieczone zwarciowo (OCP), przeciążęniowo (OLP), termicznie (OHP), nadnapięciowo (OVP).

RopamBasic / RopamDroid

Zdalna obsługa z poziomu smartfonu

Dużą zaletą modułu powiadomienia BasicGSM 2 jest możliwość zdalnego sterowania z poziomu aplikacji mobilnych. Ropam udostępnia:

• RopamBasic - aplikacja na urządzenia mobilne z systemem operacyjnym Android i iOS. Realizuje ona połączenie przez GPRS oraz RopamBridge i z jej poziomu możliwy jest: podgląd stanu podłączonych urządzeń, sterowanie wyjściami modułu GSM, uzbrajanie / rozbrajanie systemu, przeglądanie historii zdarzeń i przeglądanie stanu awarii.
• RopamDroid - aplikacja na urządzenia mobilne z systemem operacyjnym Android, umożliwiająca łatwe i szybkie sterowanie systemem (przez wiadomości SMS). Z jej poziomu użytkownik może np. sprawdzać status systemu, blokować wejścia lub grupowo sterować wyjściami.

LogicProcessor

Kolejną zaletą modułu BasicGSM 2 jest wbudowany 32-bitowy mikroprocesor, z systemem operacyjnym czasu rzeczywistego (RTOS). Dzięki niemu możliwa jest obsługa obsługa zaawansowanych funkcji logicznych i funkcji czasowo-logicznych. A co za tym idzie, moduł można wykorzystać do realizacji funkcji automatyki domowej, połączonej ze sterowaniem GSM.

BasicGSM udostępnia funkcje logiczne dla wejść, wyjść, markerów, progów temperatury, progów wejść analogowych, awarii, timerów i wartości binarnych. Obsługuje on również 10 niezależnych warunków logicznych, 10 przekaźników czasowych i 4 timery kalendarzowe. Możliwości programowania logiki systemu są bardzo szerokie, co umożliwia precyzyjne dostosowanie modułu do specyfiki obiektu i wymagań klienta.

Modem GSM 2G

Dobre parametry transmisji

Do budowy modułu BasicGSM 2 wykorzystano standardowy modem GSM dla sieci 2G. Zapewnia on stabilne parametry transmisji, z prędkością dochodząca do 64 kb/s. Taka prędkość w zupełności wystarcza do realizacji powiadomienia i zdalnego sterowania systemem. Sieć 2G cechuje się również dobrą odpornością na zakłócenia, co gwarantuje niezawodność transmisji danych. Dodatkowo moduł wykrywa próby zagłuszenia GSM (jamming), które są zapisywane w pamięci i sygnalizowane na wyjściu.

BasicGSM Manager

Programowanie z poziomu komputera

Ropam udostępnia autorskie oprogramowanie na komputer BasicGSM Manager, z poziomu którego możliwa jest pełna konfiguracja modułu BasicGSM 2. Program posiada przyjazny interfejs, dzięki któremu konfiguracja jest prostsza i bardziej intuicyjna - co okazuje się nieocenione przy konfiguracji zaawansowanych funkcji i logiki systemu. Połączenie pomiędzy modułem a komputerem może zostać zrealizowane przez port microUSB lub przy pomocy GPRS.

Instalator ma również możliwość zmiany poszczególnych ustawień modułu przy pomocy odpowiednich komend SMS. Rozwiązanie to okazuje się bardzo wygodne, w sytuacji gdy potrzebne jest przeprowadzenie drobnej zmiany w parametrach modułu.

Pozostałe właściwości modułu BasicGSM 2:

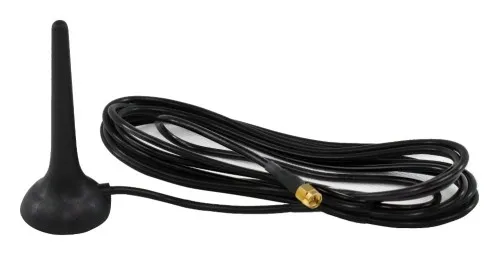

• Gniazdo antenowe SMA-F, do podłączenia anteny GSM
• Gniazdo nanoSIM, do umieszczenia karty
• Gniazdo do podłączenia dedykowanego zasilacza PSR-ECO 2012
• Port microUSB do podłączenia komputera serwisowego (programowanie i aktualizacja oprogramowania)
• Wejścia FAC do kontroli napięcia AC (np. centrali alarmowej)
• Sygnalizacja optyczna stanu urządzenia
• Rozłączane listwy zaciskowe
• Pamięć do 1000 zdarzeń z nadpisywaniem
• Obsługa kodów USSD, umożliwiająca kontrolę kart pre-paid z ustawieniem minimalnej kwoty na karcie
• Wbudowany zegar RTC (czasu rzeczywistego), obsługa 4 timerów kalendarzowych, synchronizacja z siecią GSM lub serwerem NTP
• Wbudowany modem GSM/DCS/EGSM
• Współpraca z czujkami temperaturowymi serii TSR-x i obsługa funkcji termostatu GSM
• Współpraca z syntezerami mowy VSR-1 i VSR-2 do zapisu i odtwarzania komunikatów audio
• Współpraca z modułem audio AMR-1 umożliwiającym nasłuch obiektu (podłączany do wejścia VSR)
