Moduł WiFi WF1 ELMES CONTROL

Moduł WiFi WF1 ELMES

Sterowanie za pomocą aplikacji, 4 wyjścia przekaźnikowe, na pasmo 433.92 MHz

Opis produktu:

Moduł WF1 przeznaczony jest do sterowania odbiornikami na pasmo 434MHz za pomocą smartfonu z systemem Android. Współpracuje wyłącznie z urządzeniami z kodem zmiennym KEELOQ produkcji Elmes Elektronik. Moduł posiada także 4 wyjścia przekaźnikowe.

Sterowanie odbywa się za pomocą aplikacji "Elmes Control", którą można pobrać z „Google Play Store”. Nie jest dostępna wersja aplikacji na telefony z systemem IOS (Apple).

Zdalne sterowanie

Sterowanie może odbywa się w ramach lokalnej sieci Wi-Fi. Sterowanie z dowolnego miejsca na świecie (poprzez internet) jest możliwe na dwa sposoby:

• Nasz router posiada stały, publiczny adres IP przyznany mu przez dostawcę internetu.
• Nasz router nie posiada stałego, publicznego adresu IP, tylko tzw. dynamiczny adres IP. To oznacza, że jego adres zmienia się. W takim przypadku należy skorzystać z usługi dynamicznego serwera nazw, ang. DDNS (Dynamic Domain Name System), którą świadczy wielu dostawców, np. „no-ip”, „dyndns”. Dzięki tej usłudze, naszemu routerowi zostanie przypisana stała nazwa (np. „nasz_router.ddns.net”), przez którą będzie można się do niego zawsze odwołać, mimo zmieniającego się jego adresu IP. Uwaga: zanim wybierzemy konkretnego dostawcę usługi DDNS, należy upewnić się, czy nasz router będzie z nim współpracował.

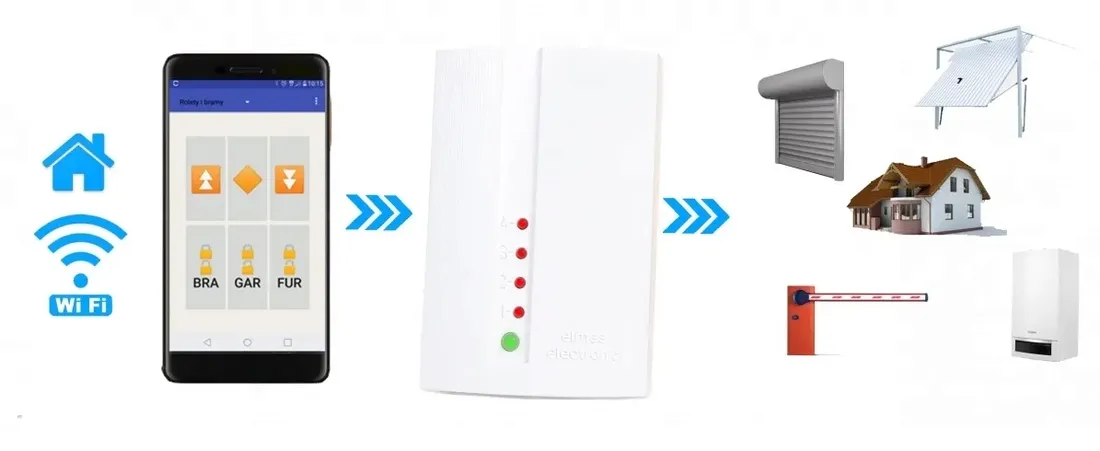

Sposób działania modułu WF1:

Po naciśnięciu przycisku na ekranie telefonu, do modułu WF1 zostaje wysłane polecenie przypisane do tego przycisku. Moduł WF1 - w zależności od rodzaju komendy - zareaguje na to polecenie w jeden z następujących sposobów:

1) wyśle, trwającą około 1 s transmisję radiową na paśmie 434MHz, która wysteruje odbiornik radiowy Elmes,

2) załączy na stałe, wyłączy, albo załączy na 1,5 s jeden z 4 przekaźników znajdujących się na płycie modułu

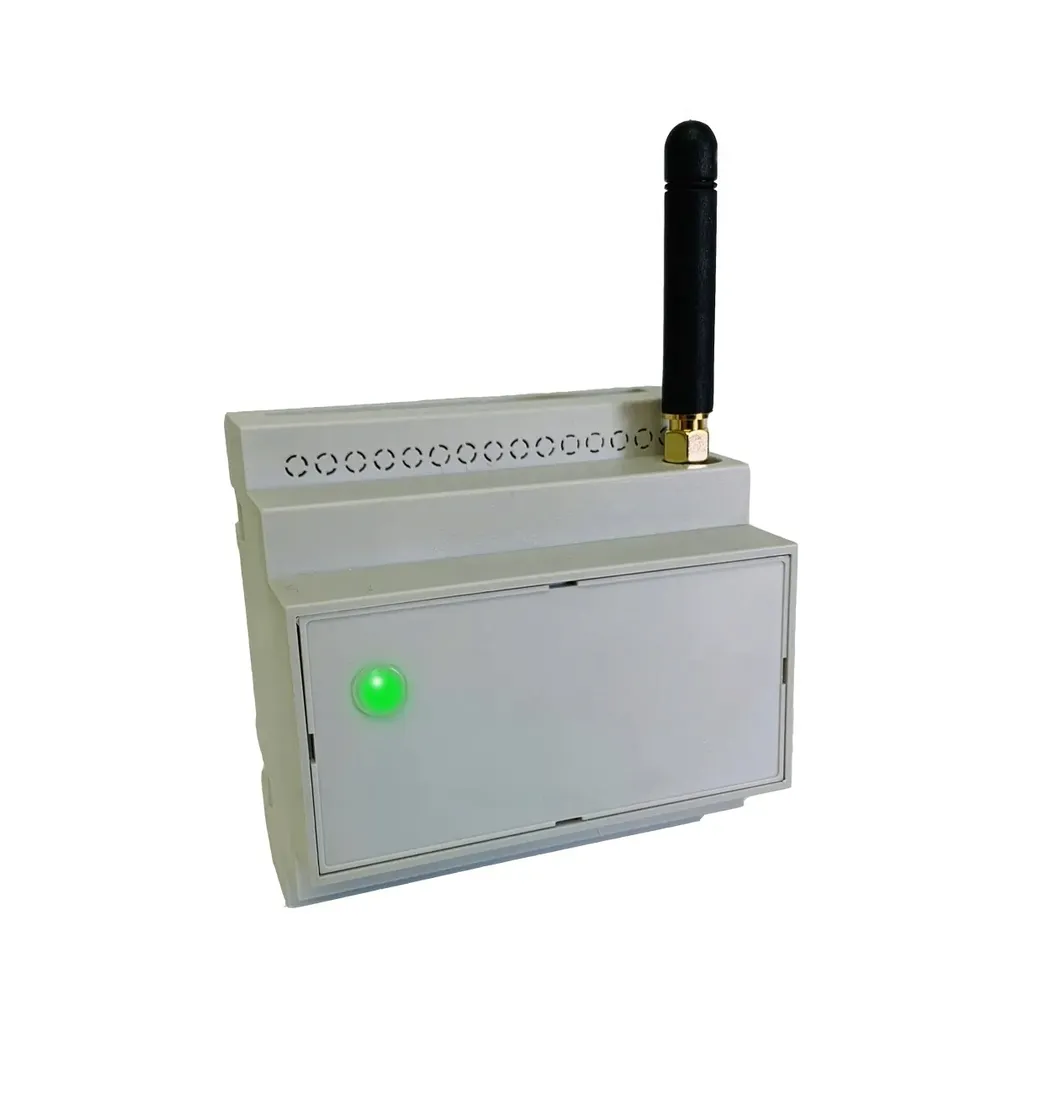

Montaż na szynie DIN

Istnieje możliwość montażu urządzenia na szynie DIN. Wymagane jest wtedy dokupienie obudowy, której nie ma w zestawie.

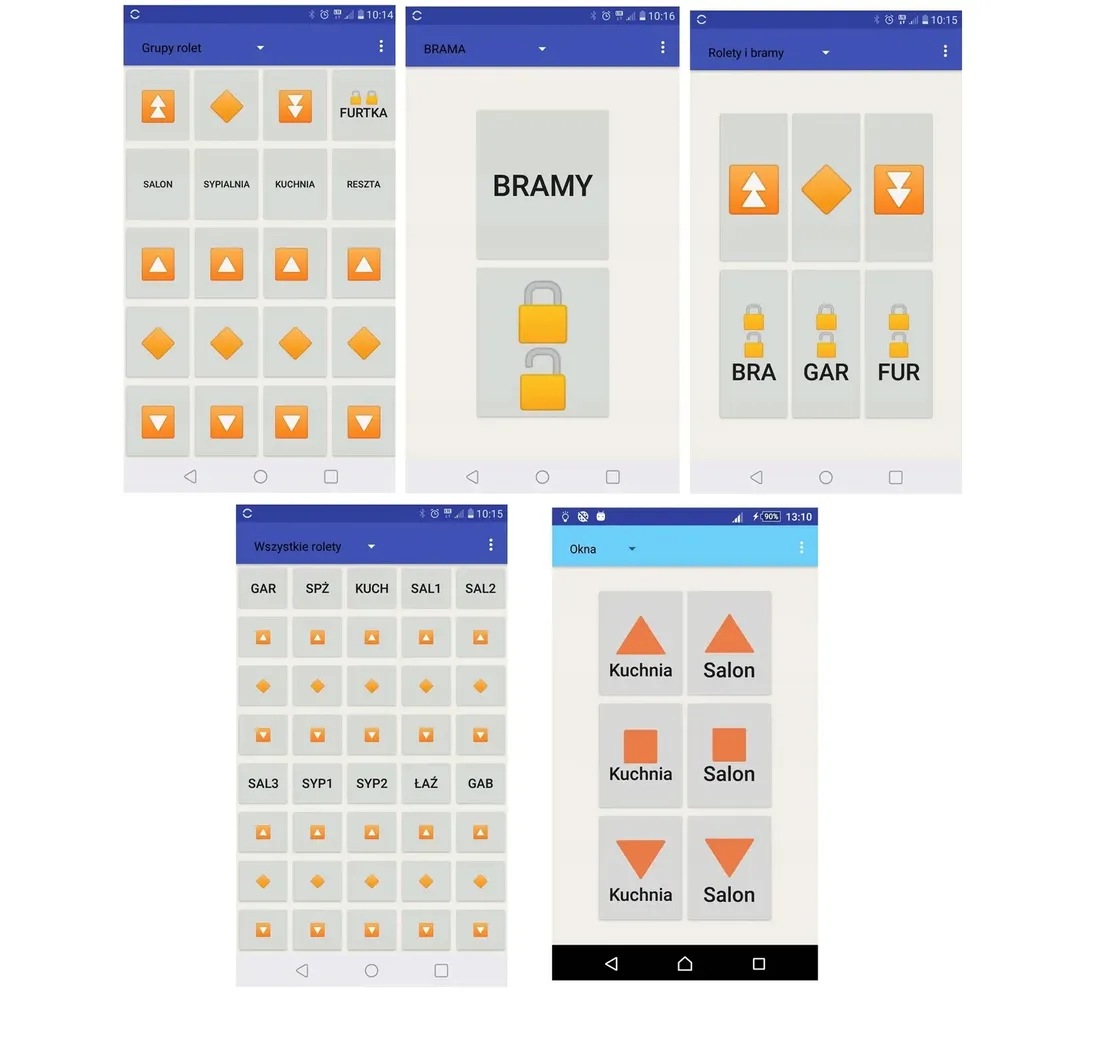

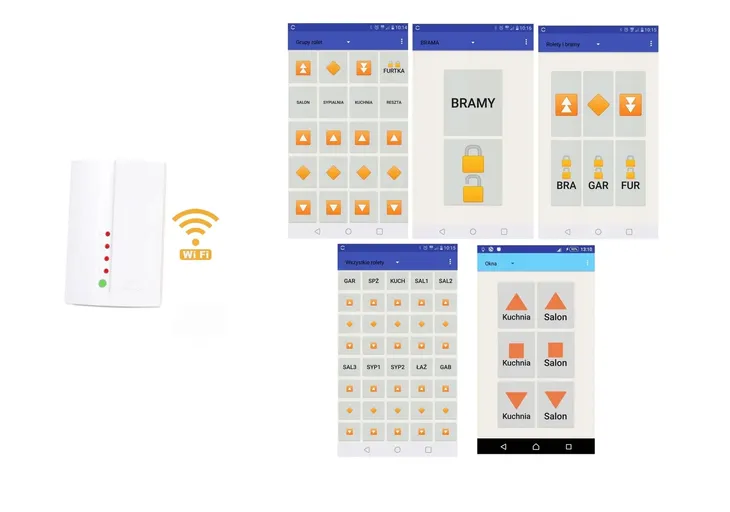

Aplikacja umożliwiająca sterowanie

Aplikacja "Elmes control", do pobrania z "Google Play Store". Aplikacja umożliwia sterowanie i konfigurowanie modułu WF1. Sam moduł wystarczy jedynie podłączyć do zasilania.

Specyfikacja:

• nadajnik radiowy na pasmo 433.92 MHz, moc <10mW, zmienno-kodowy, odpowiednik 30 pilotów ośmioprzyciskowych, współpraca ze wszystkimi odbiornikami Elmes Elektronik za wyjątkiem RP501;
• 4 wyjścia przekaźnikowe, 1A/125V, typ NO lub NC (przełączane zworką);
• zasilanie 11..18V, pobór prądu z 12V: 32mA w spoczynku, 93mA przy załączonych wszystkich przekaźnikach;
• zakres temperatur pracy: od -25C do +55C;
• wymiary (dł./szer./wys.): 96/63/28mm;

Kod producenta: WF1
