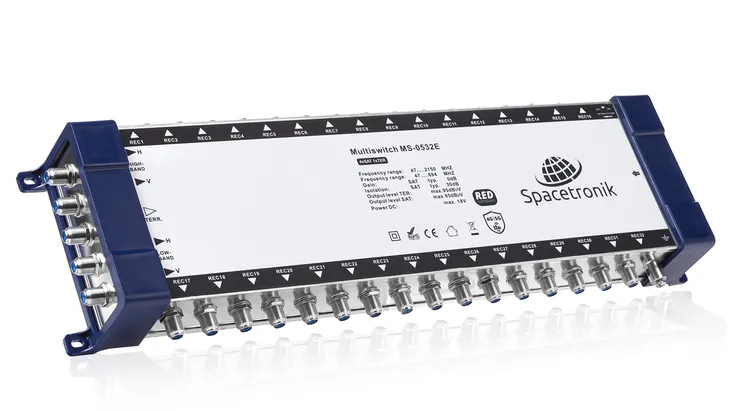

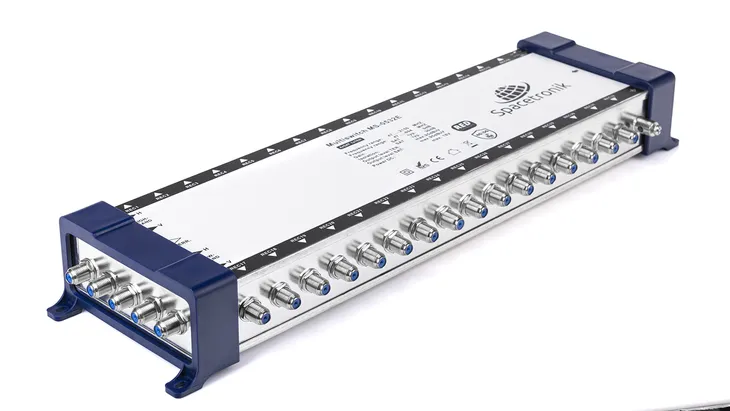

Multiswitch 5/32 Spacetronik E-Series MS-0532E

Multiswitch końcowy 5/32 Spacetronik E-Series MS-0532E

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T/T2. Urządzenie umożliwia dystrybucję sygnału satelitarno-naziemnego i podłączenie do 32 gniazd abonenckich RTV-SAT, tunerów satelitarnych, tunerów DVB-T itd...

Do czego podłączyć multiswitch E-Series?

 Multiswitch automatycznie rozpoznaje rodzaj sygnału, jaki będzie przekazywany do tunerów. W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m lub anteny telewizji naziemnej. Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza, dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia

Gdzie zamontować multiswitch Spacetronik?

 Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:- lokalizacji z dala od wpływu warunków atmosferycznych- zabezpieczenia przed dostępem osób postronnych- odpowiedniej wentylacji

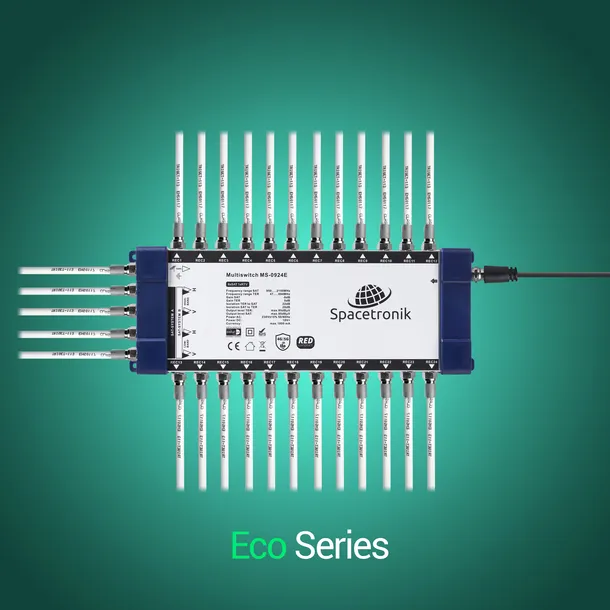

Schemat instalacji

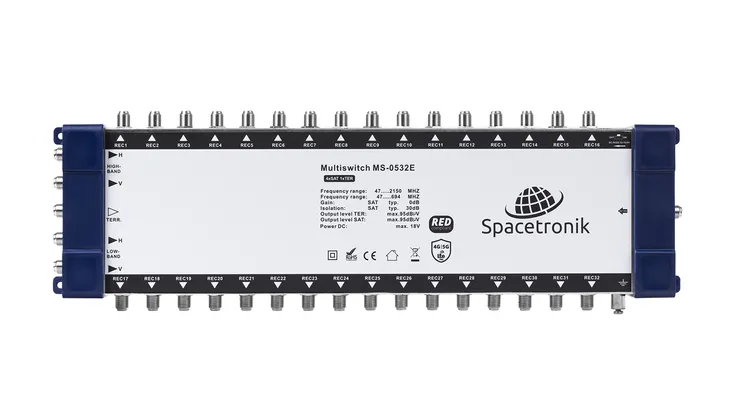

 Instalacja multiswitcha Spacetronik wersji Eco jest banalnie prosta. Po lewej stronie multiswitcha możemy znaleźć 4 wejścia sygnału satelitarnego orz 1 wejście Terriestal. Po prawej stronie znajduje się gniazdo wejściowe zasilania. Pozostałe elementy to wyjścia sygnału zsumowanego - SAT + DVB-T/T2

Co można podłączyć do multiswitch'a?

- jedno wejście sygnału z konwertera SAT Quattro- jedno wejście sygnału naziemnego DVB-T/T2- 32 wyjścia sygnału zsumowanego SAT+DVB-T/T2UWAGA! Zdjęcie poglądowe

Specyfikacja techniczna multiswitcha 5/32Liczba wejść: 4 SAT, 1 TERLiczba wyjść: 32Złącza: F żeńskieZakres częstotliwości SAT: 950-2150MHzZakres częstotliwości TER: 47-694MHzZysk SAT: 0 do 5dBZysk TER: 0 do 6dBIzolacja TER do SAT: 30dBIzolacja SAT do TER: 28dBIzolacja separacji polaryzacji H/V: 25dBIzolacja out - out TER: 22dBIzolacja out - out SAT: 35dBTłumienie odbić SAT wejście: 10dBTłumienie odbić SAT wyjście: 7dBTłumienie odbić TER wejście: 10dBTłumienie odbić TER wyjście: 8dBPoziom wyjściowy SAT(IMD3 - 35dB): 100dBµVPoziom wyjściowy TER(IMD3 - 60dB): 83dBµVImpedancja wejścia / wyjścia: 75OhmZasilanie: max. 18V
