Nadajnik Gorke PNH-201

PNH-201 Nadajnik Gorke

PNH-201 Nadajnik radiowy przewidziany do współpracy z odbiornikami serii sA. Obudowa przycisku jest hermetyczna, dzięki czemu może być on instalowany na zewnątrz (np. przy furtce, pełni rolę dzwonka). Może być mocowany na podłożu metalowym.

Transmisja oparta jest na kodzie zmiennym, który zapewnia wysokie bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod. Odbiornik reaguje tylko na te transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci. Nadajnik może być zaprogramowany do nieograniczonej ilości odbiorników.

Przycisk może zdalnie sterować takimi urządzeniami podłączonymi do odbiornika jak np.:

• brama wjazdowa lub garażowa
• rolety i żaluzje domowe
• zamki elektromagnetyczne
• oświetlenie
• pompy
• klimatyzacja
• sygnalizacja antynapadowa ( w systemach alarmowych)

Zasięgi pracy

Podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, kiedy odbiornik i pilot “się widzą”). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla: drewna i gipsu o 5-20% * cegły o 20-40 % * betonu zbrojonego o 40 - 80%. Przy dużej ilości przeszkód zalecamy konfigurowanie zestawów na bazie odbiorników klasy SH oraz stosowanie retransmiterów. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane. Należy rozważyć zainstalowanie modułu WLC201, który pozwala na ominięcie tego typu przeszkód.

Kod zmienny

Transmisja pomiędzy nadajnikiem i odbiornikiem oparta jest na kodzie zmiennym (KEELOQ firmy Microchip Technology Inc.), który zapewnia wysokie bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod. Odbiornik reaguje tylko na te transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci.

Częstotliwość 433,92MHz

Pasmo nie wymagające specjalnych zezwoleń i koncesji na użytkowanie. Montaż urządzeń nie wymaga zgłaszania do URTIP.

Obudowa IP 44

Nadajnik radiowy umieszczono w szczelnej obudowie zewnętrznej IP44. Zapewnia ona zwiększoną szczelność, umożliwiając bezawaryjną pracę w pomieszczeniach o podwyższonej wilgotności jak np. łazienki czy baseny. Tym samym nadajnik można zamontować w praktycznie dowolnym, optymalnym do transmisji sygnału miejscu.

Specyfikacja techniczna:

• Model: PNH-201
• Producent: Gorke
• Częstotliwość: 433,92 MHz
• Kodowanie: kod zmienny
• Ilość klawiszy: 1

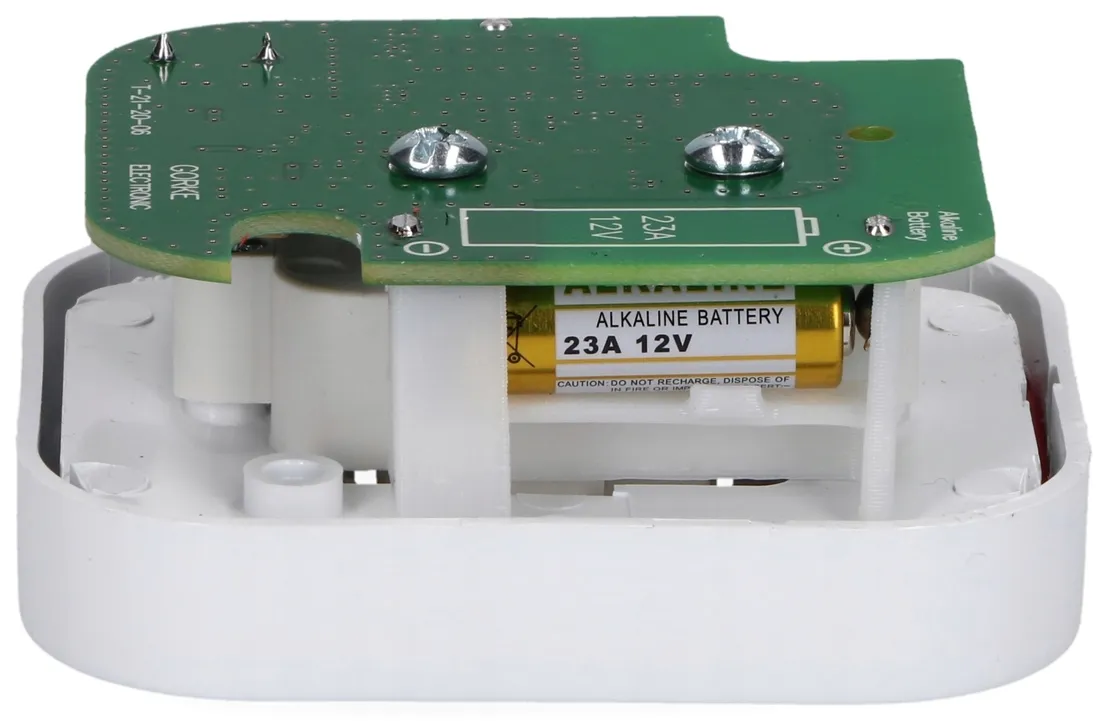

• Zasilanie: 1x bateria 23A 12V
• Zasięg: 200m z odbiornikiem z modułem H1 (np. RSU), 400m z odbiornikiem z modułem H2 (np. OPC)
• Temperatura pracy: -10 ÷ +55 °C
• Wilgotność: maks. 93% ± 3%
• Wymiary (mm): 73*62*30
• Montaż: natynkowy
• Współpraca: dowolny odbiornik serii sA
• inne: IP44

Jeśli szukacie Państwo metody programowania przycisku do odbiornika pod linkami poniżej dostępne są instrukcje do wszystkich odbiorników Gorke, model odbiornika znajduje się z drugiej strony plastikowej obudowy.
