Nasada rurowa Rotowent - DRAGON fi200 DARCO

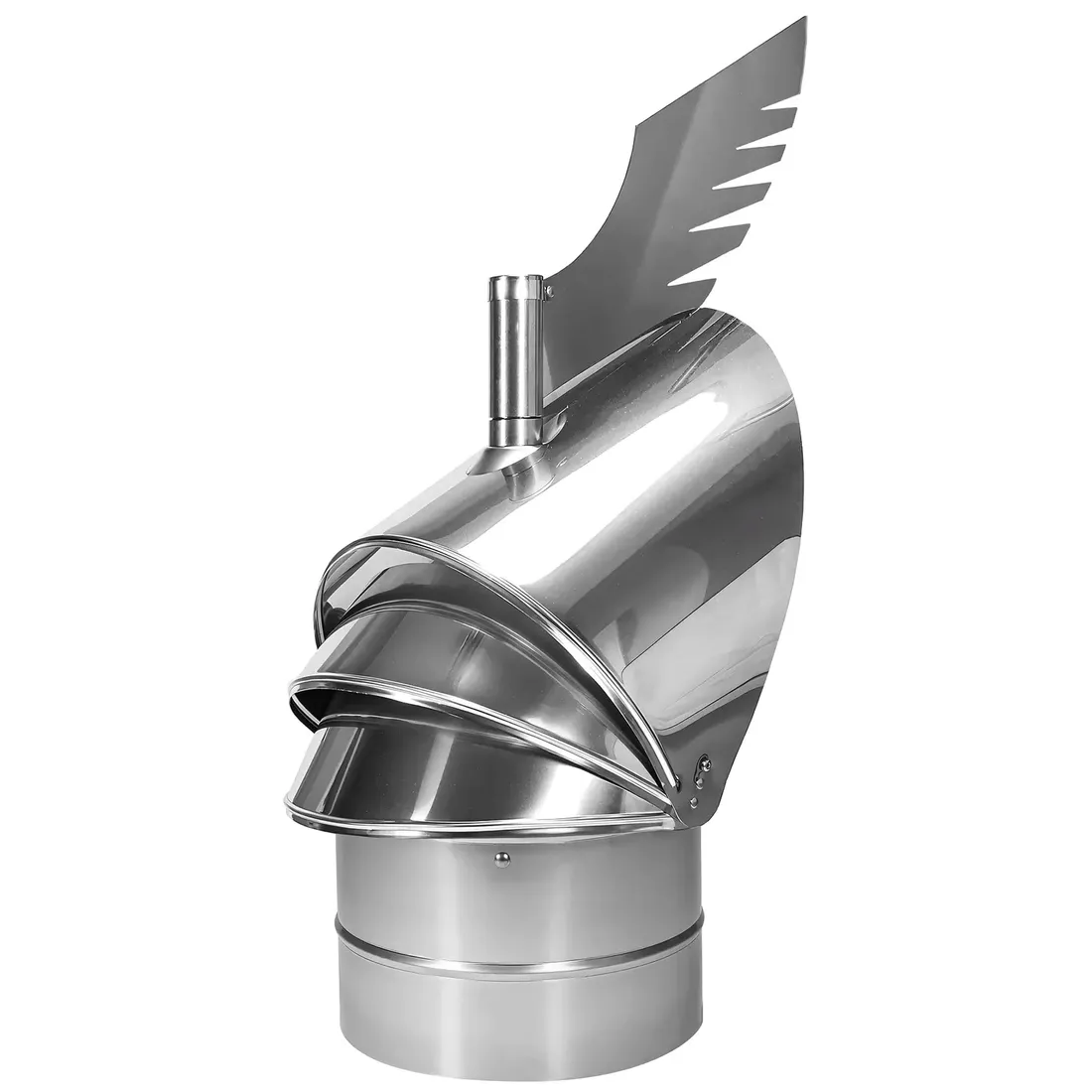

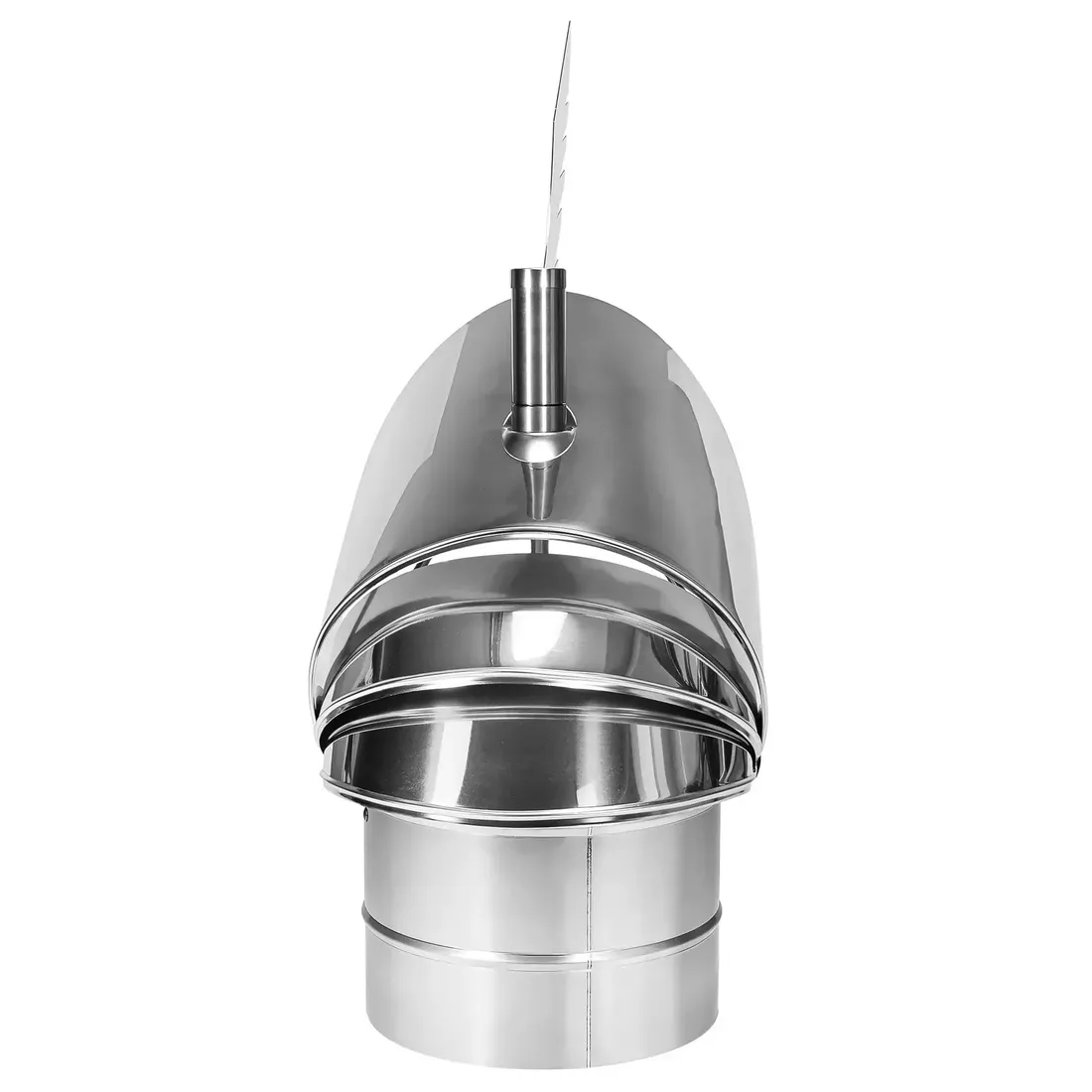

Obrotowa nasada kominowa Rotowent - DRAGON Ø200

SYMBOL: RO200CH-DR-B-S

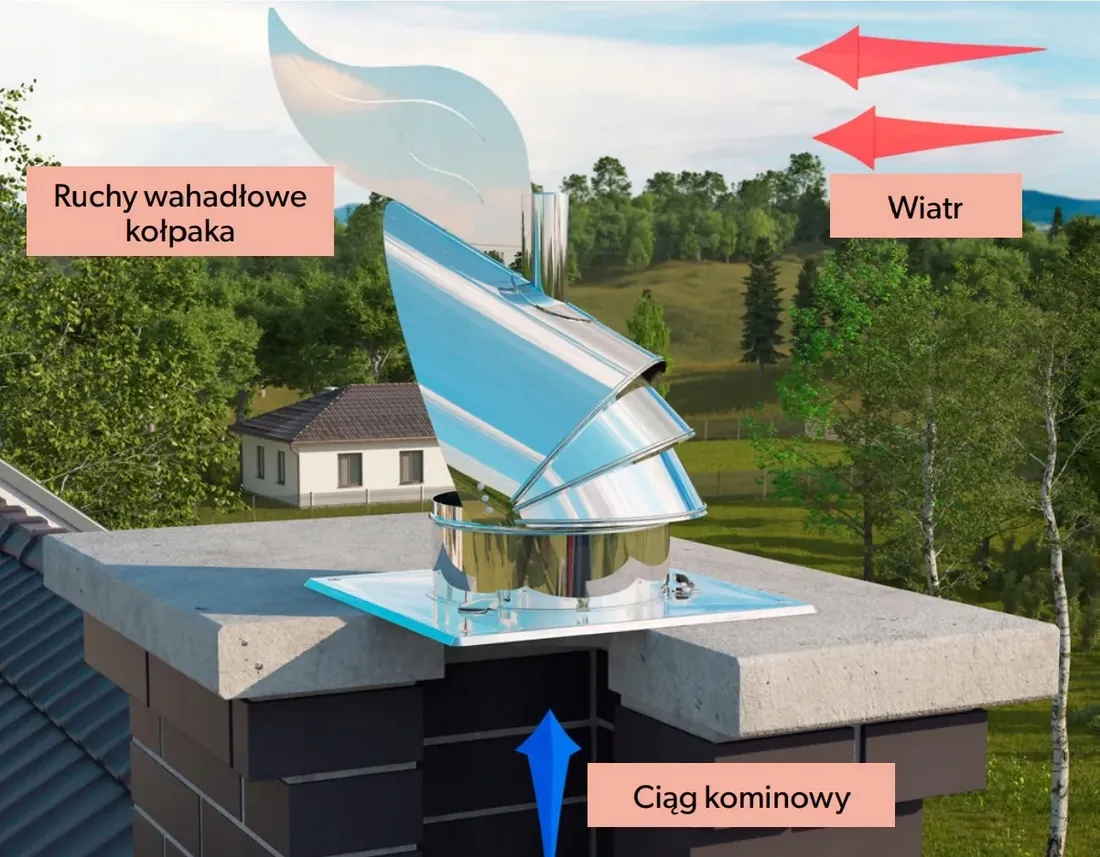

Samonastawna nasada kominowa ROTOWENT DRAGON jest urządzeniem dynamicznie wykorzystującym siłę wiatru do wspomagania ciągu kominowego. Niezależnie od kierunku, siły i rodzaju wiatru, wylot kołpaka nasady ustawia się po zawietrznej stronie wiejącego wiatru. Montuje się ją na wylotach kominowych o dzianiu grawitacyjnym: wentylacyjnych, spalinowych i dymowych. Dzięki opatentowanemu sposobowi łożyskowania, umieszczonemu poza obszarem wysokiej temperatury gazów spalinowych, polecana jest na przewody odprowadzające spaliny z kominków i pieców na paliwa stałe.

Nasada kominowa idealna do montażu na wylotach przewodów kominowych z kształtek ceramicznych (np. kominy Schiedel, Leier, IBF, Presto itp.)

Nasada nie nadaje się do kotłów opalanych ekogroszkiem!

Spaliny wytwarzane przez piec spalający ekogroszek mają niską temperaturę, często w okolicy punktu rosy. Do tego przyczynia się też tryb pracy pieca - włączanie i wyłączanie, czyli podgrzanie i chłodzenie komina. Powoduje to kondensację pary wodnej na ściankach komina i nasad kominowych (w zależności gdzie będą najlepsze do tego warunki). Kondensat to woda zawierająca związki zawierające siarkę, które są agresywne wobec stali. Powoduje to korozję czasem nawet stali chromoniklowych.

Zastosowanie:

• do wkładów kominowych ceramicznych;
• do wspomagania wentylacji grawitacyjnej wywiewnej;
• kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem;
• przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach (II i III strefa obciążenia wiatrem);
• kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały.

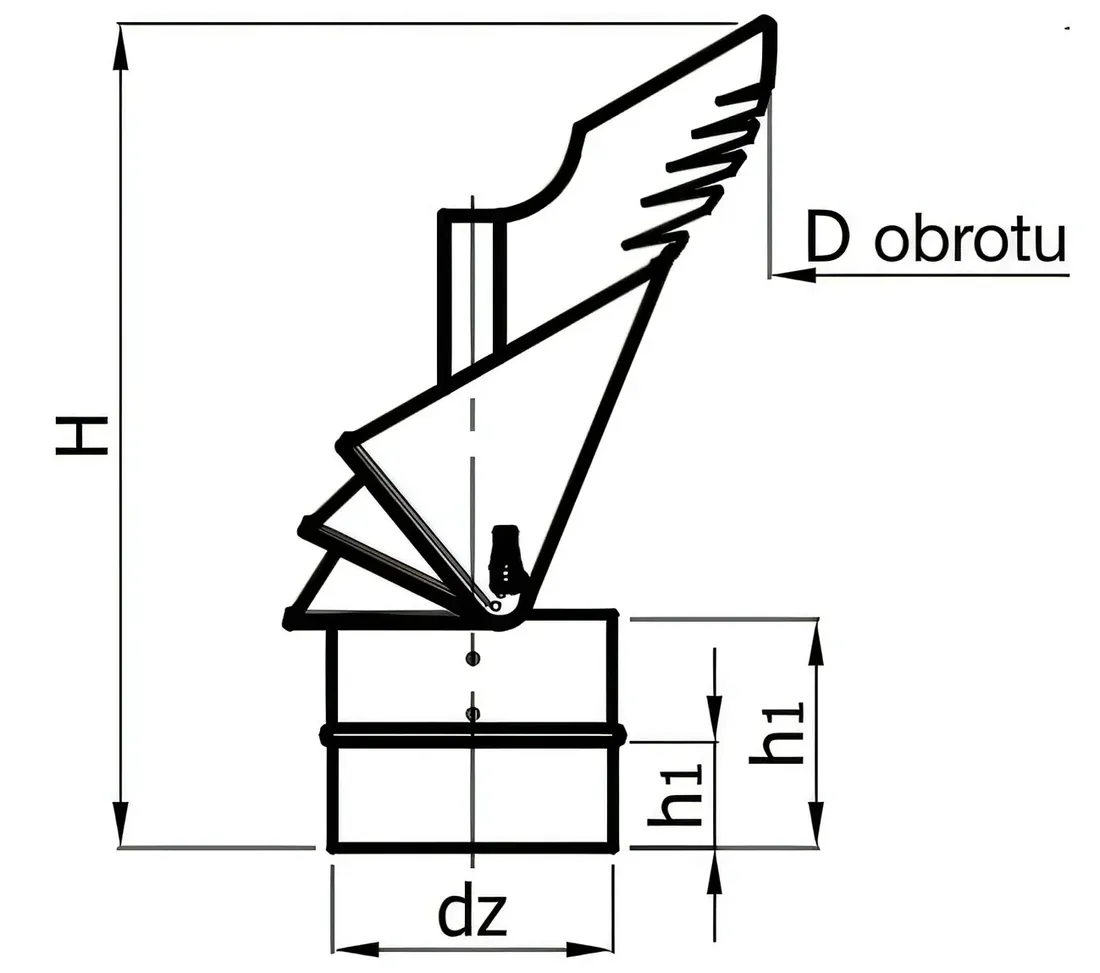

Specyfikacja:

• D [mm]: ~440
• dz [mm]: 201,1
• H [mm]: 585
• h1 [mm]: 60
• h2 [mm]: 150
• Waga [kg]: 2,2

• Wersja wykonania: Kołpak - blacha chromoniklowa typu 1,4404, Podstawa - blacha chromoniklowa typu 1,4301
• Maksymalna temperatura pracy [ºC]: 500
• Układ obrotowy: łożyska toczne w oleju wysokotemperaturowym.
• Średnica rury dolotowej: Ø200 - wciskana
• Wydajność [m3/h] przy wietrze 4m/s: 247
• Podciśnienie [Pa] przy wietrze 4m/s: 4.3

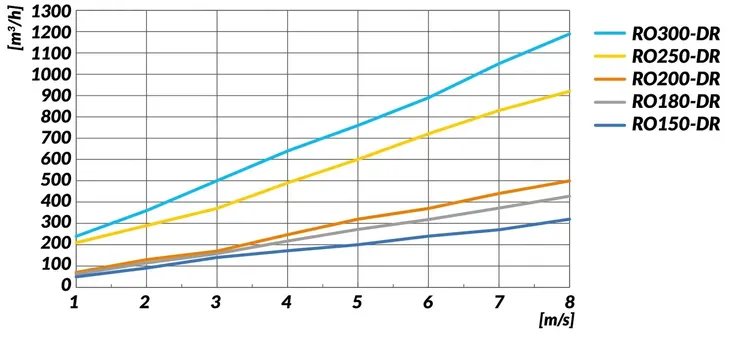

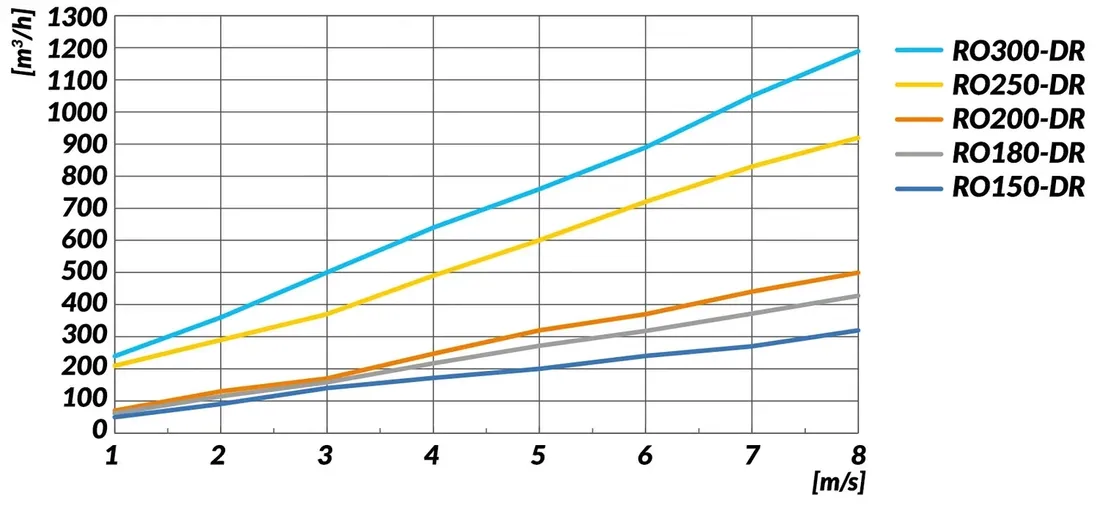

Wykres wydajności samonastawnych nasad kominowych ROTOWENT DRAGON w zależności od prędkości wiejącego wiatru bez uwzględnienia wysokości komina.

*1 [m/s] = 3.6 [km/h]
