Ogranicznik przepięć Simet 85201010

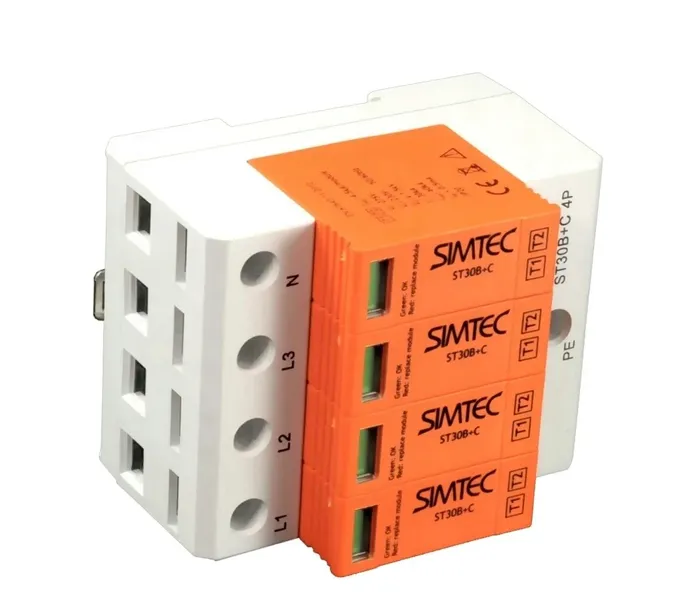

Ogranicznik przepięć SIMTEC ST30B+C4P to warystorowy ogranicznik typu 1+2 (klasa B+C), przeznaczony do kompleksowej ochrony urządzeń elektrycznych w budynkach. Jego głównym celem jest zabezpieczenie instalacji i podłączonych urządzeń przed skutkami przepięć powstałych w wyniku wyładowań atmosferycznych oraz przepięć w sieci zasilającej. Jest on wykorzystywany do instalacji w złączach kablowych lub głównych rozdzielniach, zarówno w obiektach mieszkalnych, jak i przemysłowych, zapewniając dwustopniową ochronę.

Ten czterobiegunowy ogranicznik przepięć pracuje przy napięciu znamionowym AC 230V i największym napięciu trwałej pracy 275V. Charakteryzuje się znamionowym prądem wyładowczym (8/20 µs) In wynoszącym 30 kA oraz maksymalnym prądem wyładowczym Imax 60 kA. Prąd impulsowy (10/350μs) Iimp wynosi 18 kA, a napięciowy poziom ochrony to ≤ 1.5 kV. Ogranicznik działa bardzo szybko, z czasem zadziałania ≤ 25 ns.

Tak, ogranicznik przepięć SIMTEC ST30B+C4P został zaprojektowany z myślą o modułowej budowie, co umożliwia łatwą wymianę uszkodzonych wkładów bez konieczności demontażu całego urządzenia. Posiada również optyczny wskaźnik stanu wkładki, który zmienia kolor z zielonego na czerwony w przypadku uszkodzenia. Dodatkowo, urządzenie wyposażono w bezpotencjałowy zestyk do zdalnej sygnalizacji uszkodzenia, co pozwala na monitorowanie jego stanu na odległość.

Ogranicznik przepięć SIMTEC ST30B+C4P jest przeznaczony do montażu na standardowej szynie 35 mm (TH35/DIN) zgodnie z normą EN 60715. Umożliwia podłączenie przewodów sztywnych (drut) o przekroju od 2.5 do 35 mm² oraz przewodów giętkich (linka) o przekroju od 2.5 do 25 mm². Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm.

Ogranicznik przepięć SIMTEC ST30B+C4P jest kompatybilny z różnymi układami sieciowymi, takimi jak IT, TN-C-S oraz TN-C, co zapewnia jego wszechstronność zastosowania. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur, od -40°C do +85°C, oraz przy dopuszczalnej wilgotności do 95%. Jego produkcja jest nadzorowana przez TÜV Rheinland, a sam produkt spełnia normy IEC 61643-11 oraz EN 61643-11, posiadając deklarację zgodności CE i certyfikaty VDE.
