OGRANICZNIK PRZEPIĘĆ TYP2 CITEL

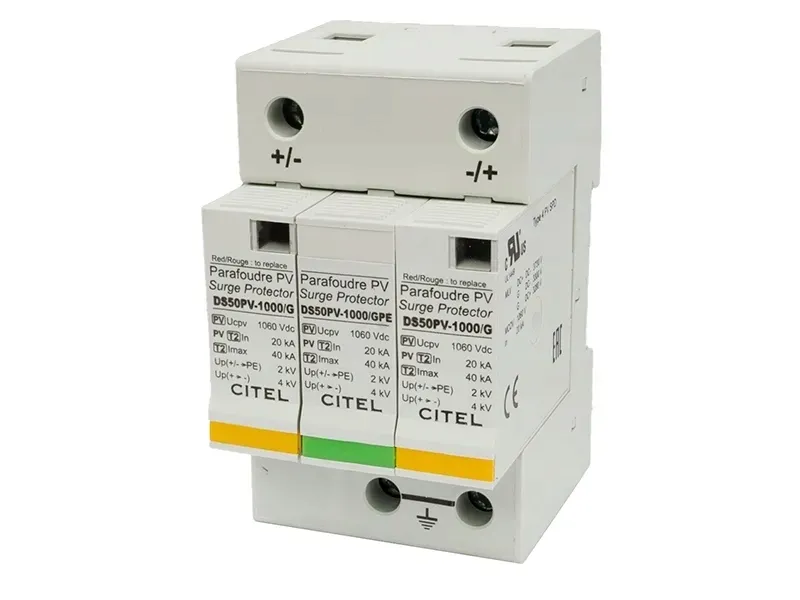

Ogranicznik przepięć fotowoltaiczny 1000V DC PV Typ 2 (C) 70A 40/60kA DS50PVS-1000/G C480341 JEAN MULLER

Firma JEAN MUELLER POLSKA została założona w 2001 roku jako spółka z o.o. przez niemiecką firmę JEAN MÜLLER, jednego z czołowych światowych producentów szafek, zacisków kablowych, listew i rozłączników bezpiecznikowych.

Firma oferuje bardzo szeroką gamę obudów, aparatów i urządzeń do budowy złącz pomiarowych i kablowo-rozdzielczych oraz różnego typu rozdzielnic niskiego napięcia. W ofercie znajduje się również ponad 40.000 typów wkładek topikowych, z czego kilkaset pozycji znajduje się w naszym magazynie (przede wszystkim bezpieczniki NH, D, D0 i cylindryczne).

Główni partnerzy: Jean Müller, Citel, Frako, ETI, Lumel, Mersen.

OGRANICZNIK PRZEPIĘĆ

Inaczej odgromnik, służy do ochrony instalacji elektrycznych przed przepięciami. Ogranicznik przepięć zbudowany jest na bazie iskierników i/lub warystorów, czyli podstawa i wkładka zawierająca element zabezpieczający. Zadaniem urządzenia jest ograniczenie impulsu napięciowego spowodowanego bezpośrednim lub bliskim uderzeniem pioruna w linię energetyczną. Przy zasilaniu obiektów, stosujemy trójstopniowy system ochrony przeciwprzepięciowej (ograniczniki przepięć typu 1, 2 i 3 inaczej B, C, D), w którym wszystkie typy ochronników muszą być zamontowane kaskadowo.

Ogranicznik DS50PVS-1000/G przeznaczony jest do ochrony instalacji fotowoltaicznych PV od strony DC. Urządzenie posiada wymienne moduły i zdalną sygnalizację zadziałania.

Parametry techniczne:

• ✅ układ sieci: TN
• ✅ napięcie DC: 1000 V
• ✅ najwyższe napięcie trwałej pracy Uc DC: 1060 V DC
• ✅ prąd roboczy / prąd upływu przy Uc - I [A]c: < 0,1 mA
• ✅ zdolność gaszenia prądu następczego - Ifi [Aeff}: nieskończona
• ✅ sposób ochrony: CM/DM
• ✅ czas zadziałania - ta: <25 ns
• ✅ maksymalny prąd wyładowczy (8/20 us) razem - Itotal: 60 kA
• ✅ napięciowy poziom ochrony przy 12,5 kA - Up: 1,9 kV
• ✅ napięciowy poziom ochrony przy Imax - Up: <2,7 kV
• ✅ wytrzymałość zwarciowa - Iisccr: 15000 A
• ✅ odłącznik termiczny: wewnątrz
• ✅ wymiary montażowe: 3 TE
• ✅ przekrój przewodu: 2,5 - 25 (35 mm²)
• ✅ wskaźnik uszkodzeń: mechaniczny, czerwony
• ✅ sygnalizacja zdalna: bezpotencjałowy zestyk przełączalny
• ✅ moc załączalna maksymalna: 250 V/0,5 A (AC) - 30 V/ 2 A (DC
• ✅ przekrój przyłącza FS: max. 1,5 mm²
• ✅ szyna montażowa: TH35
• ✅ zakres temperatur pracy: od -40 do +85°C
• ✅ stopień ochrony: IP20
