Panel dotykowy Ropam TPR-4B-P

Panel dotykowy - klawiatura - Ropam TPR-4B-P

W zestawie:

• panel dotykowy w kolorze białym Ropam TPR-4B-P - 1 szt;
• akcesoria (kołki montażowe, rezystory).

Instrukcja montażu i obsługi do pobrania w sekcji "dodatkowe informacje" na dole strony.

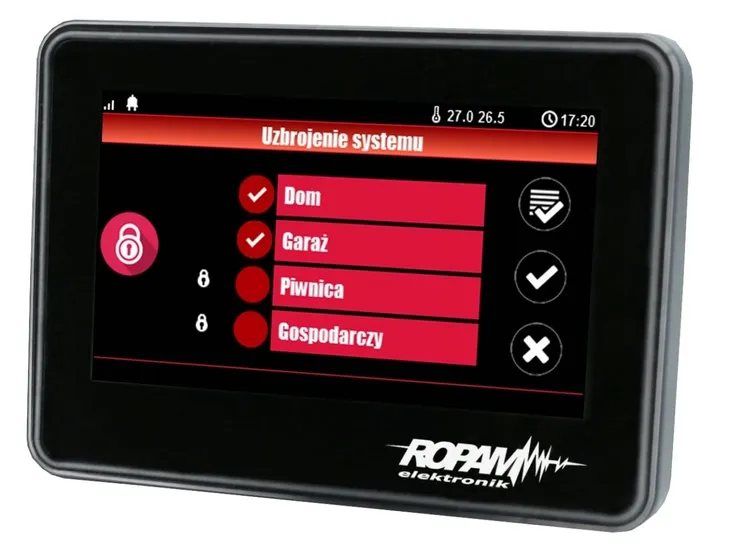

Panel dotykowy (klawiatura dotykowa) Ropam TPR-4B-P posiada dotykowy ekran pojemnościowy o przekątnej 4,3”, który zapewnia łatwą obsługę urządzenia za pomocą ikon (obsługa podobna do tabletu czy smartfona). Przeznaczony jest do sterowania i kontroli systemu alarmowego opartego o centrale Ropam OptimaGSM oraz NeoGSM-IP(-64). Umożliwia realizację:

• funkcji alarmowych: załączenie czuwania, rozbrojenie danej strefy itp.
• funkcji automatyki: sterowanie oświetleniem, roletami, automatyką bramową itp.

Sam możesz zdecydować o rozmieszczeniu ikon na ekranie, co znacznie przyspiesza obsługę.  Pozwala na zapis informacji o zdarzeniach w systemie, ale także pliku z planem budynku czy galerii 100 zdjęć. Posiada też 2 wejścia alarmowe (NO/NC), do których można podłączyć czujki.

Panel dotykowy posiada obudowę natynkową z zabezpieczeniem antysabotażowym. Przeznaczony jest do montażu na płaskiej powierzchni (nie wymaga puszki instalacyjnej ani podkucia).

Cechy produktu:

• wyświetlacz: kolorowy, 4,3” TFT LCD, LED
• wysoka jasność i kontrast ekranu
• estetyczne i ekskluzywne wykonanie: zintegrowany szklany panel z wyświetlaczem w niskoprofilowej obudowie
• panel dotykowy „TouchPanel”, bez mechanicznych styków, pojemnościowy, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• 2 ekrany z możliwością dowolnego umieszczenia piktorgramów, wg. wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 niezależne): kalendarz tygodniowy, 5 profili temperatury, 4 przedziały dzienne synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• naruszenia wejść) na tym planie, a także wyświetlanie zdjęć z karty SD w trybie wygaszacza ekranu
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (txt) i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• montaż na płaskiej powierzchni (nie wymaga puszki instalacyjne ani podkucia)
• zabezpieczenie antysabotażowe obudowy
• kolor: czarny

Dostosuj ekran do swoich preferencji

2 ekrany z możliwością dowolnego umieszczenia piktorgramów, wg. wymagań aplikacji lub użytkownika

Podgląd niezbędnych informacji

Bezpośredni podgląd aktualnej temperatury, wilgotności i wejścia analogowego

Wizualizacja i sterowanie automatyką domową

1. potwierdzenie z wejścia - np. czujnika zamontowanego na bramie
2. potwierdzenie załączenia
3. pobierana energia

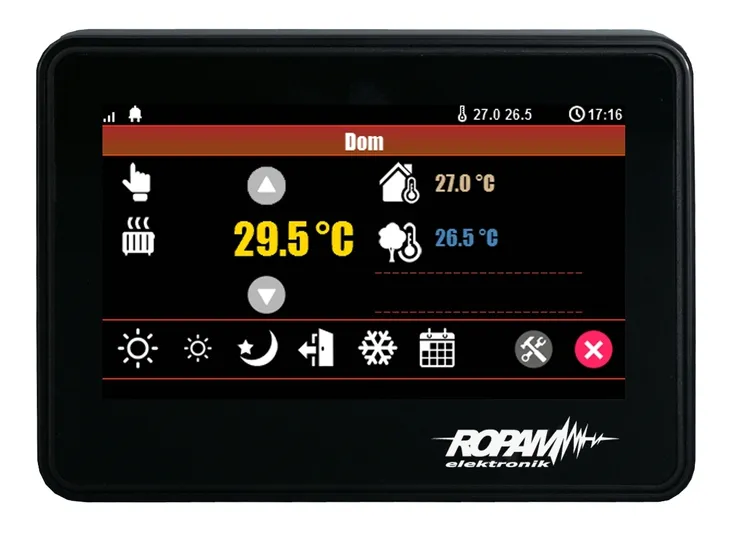

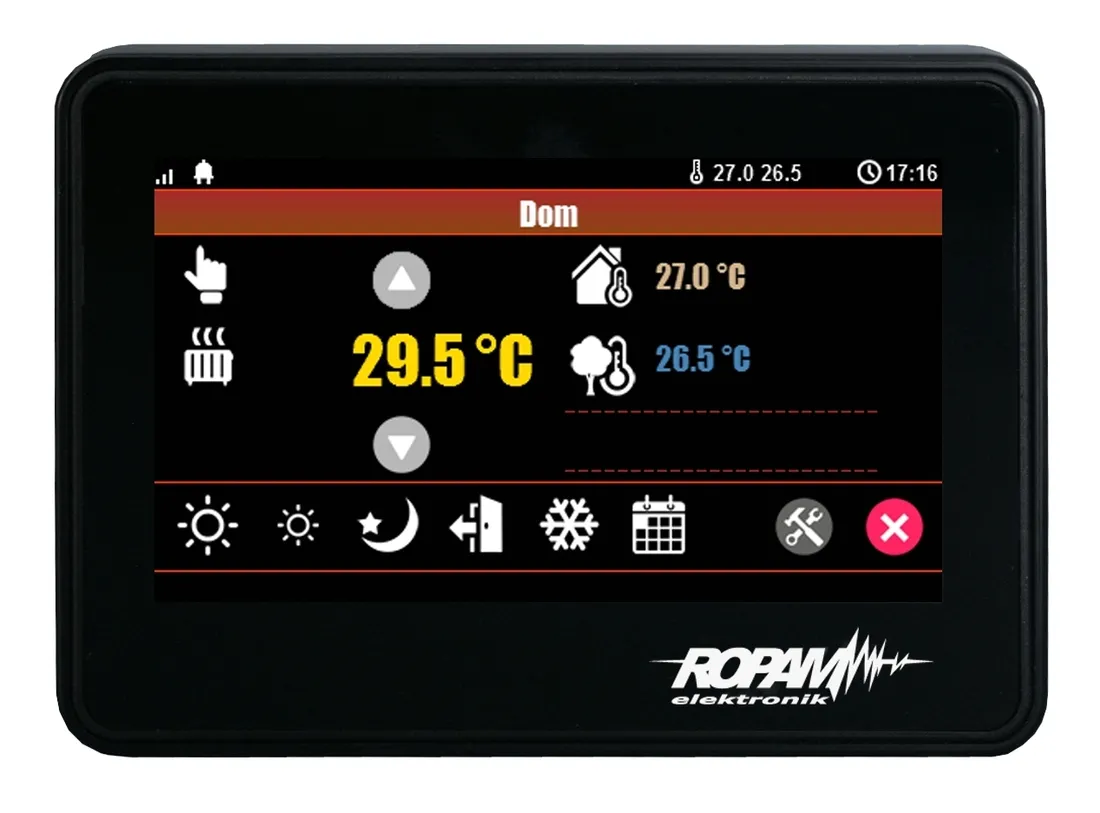

Wbudowany termostat

w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię

Rejestrator temperatury LoggerTemp

pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu

Cyfrowa ramka zdjęciowa

na karcie MicroSD można zapisać do 100 zdjęć, które będą wyświetlane w trybie wygaszacza ekranu.

Obsługa panelu dotykowego Ropam

• programowanie urządzenia oraz zmiana interfejsu użytkownika jest możliwa z poziomu komputera (połączenie za pomocą kabla Micro USB lub interfejsu RS232) - aplikacja OptimaGSM Manager;
• aktualizacja oprogramowania - program TRP_4 Update;

Gniazdo karty SD

• plan budynku (tablica sensoryczna)
• cyfrowa ramka zdjęć (100 zdjęć max.)
• rejestracja historii temperatury z czujników temp.

Specyfikacja techniczna:

• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: pojemnościowy
• sygnalizacja akustyczna: ~80 dB max.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• stopień ochrony: IP20
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor: czarny
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• montaż na płaskiej powierzchni (nie wymaga puszki instalacyjne ani podkucia)
• złącza AWG 24-12, rozłączne
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga netto: 175g
