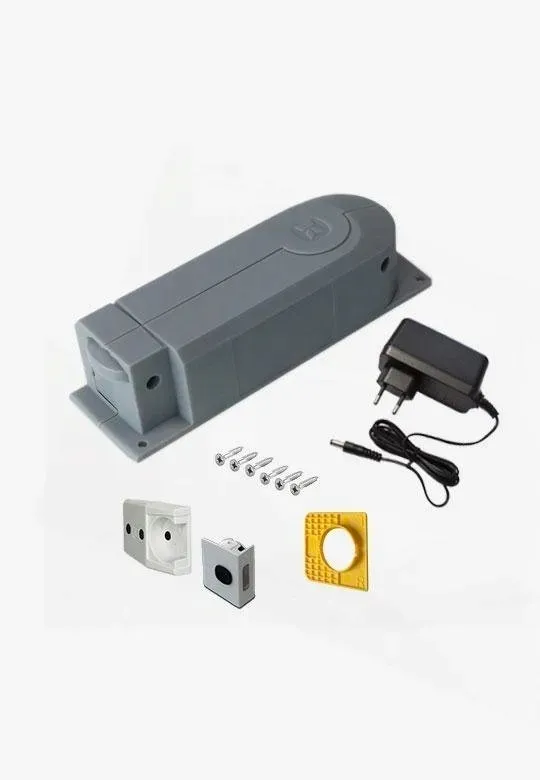

PEKA 01.340.S eTouch mini

Kolor szary

Wymiary 187x55x45 mm

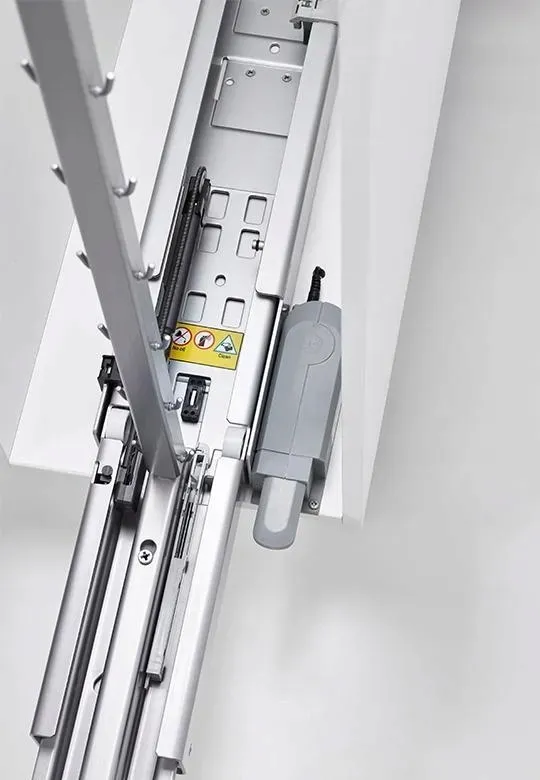

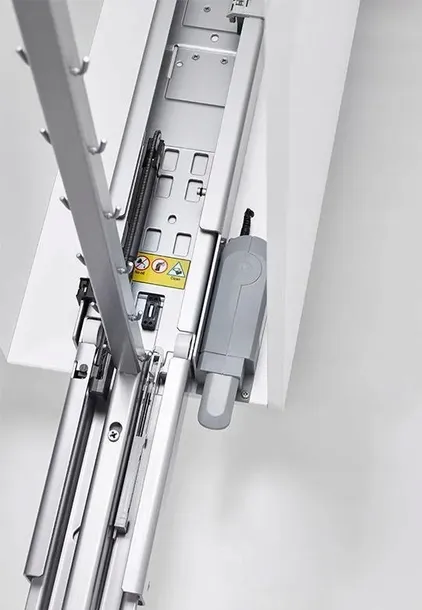

eTouch+ DISPENSAVVS-x - to urządzenie elektryczne pozwalające otwierać szafki z frontami bez uchwytów. Zastosowanie eToucha+ wspomaga wysunięcie carga z szafki na odległość około 30-40 mm.

Jednostkę podstawową eTouch + DISPENSA VVS-x można stosować od szerokości 300 mm i należy montować z prawej strony prowadnicy.

Mocowanie czujnika. Najpierw zamontować należy adapter czujnika bezpośrednio po wewnętrznej stronie lewego korpusu szafki, na wysokości 1100 mm mierząc od podłogi (sugerowana wysokość podana przez producenta), a następnie wpiąć w niego czujnik, lub w alternatywny sposób, przymocować czujnik bez adaptera w wyfrezowanym wcześniej otworze w boku korpusu szafki.

Programowanie przycisku: w stanie fabrycznym przycisk radiowy nie jest zaprogramowany. Przed rozpoczęciem programowania należy usunąć włożony pasek zabezpieczający baterię (› 4a2/4b2). W celu zaprogramowania przycisku radiowego należy ustawić system w trybie programowania (› 9).

Aby ustawić system na trwający 30 sekund tryb programowania, należy przytrzymać przez ok. 2 sekundy wciśnięty spiczastym przedmiotem przełącznik znajdujący się z przodu napędu (pod diodą LED) (› 9B), do momentu aż dioda LED wyemituje zielony migający sygnał (› 9B). Po zwolnieniu przełącznika dioda LED miga na czerwono (› 9C), a system znajduje się w trwającym 30 sekund trybie programowania. W tym czasie należy przytrzymać ciemnoszary przycisk po wewnętrznej stronie przycisku radiowego (› 10). Programowanie przycisku radiowego zostało zakończone pomyślnie, jeśli dioda LED zaświeci się przez ok. 2 sekundy na zielono (› 10).

UWAGA!

Zdjęcia są poglądowe czasami towar może minimalnie odbiegać wyglądem od sprzedawanego ale nadal spełnia te same funkcje co w opisie
