Programator czasowy PCZ-522 tygodniowy

Programator czasowy PCZ-522 tygodniowy

Tygodniowy. Dwukanałowy.

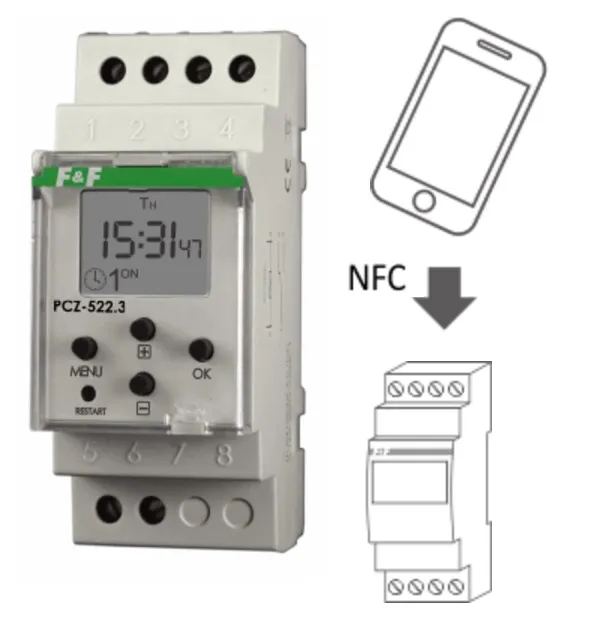

NOWA FUNKCJA W ZEGARZE serii 3

Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.

Przeznaczenie

Zegar sterujący programowalny służy do sterowania czasowego urządzeniami w układach automatyki domowej lub przemysłowej według indywidualnego programu czasowego ustalonego przez użytkownika.

Działanie

Załącza i wyłącza urządzenie lub obwód elektryczny o zaprogramowanych godzinach w cyklach: dobowym, tygodniowym, dni roboczych (Pn-Pt) lub weekendowym (So, Nd). Zegar posiada dwa niezależnie programowalne kanały.

Funkcje zegara

• KANAŁ - linia programowa z indywidualnymi wpisami ROZKAZÓW WŁĄCZ-WYŁĄCZ, sterująca własnym stykiem załączającym odbiornik.
• ROZKAZ WŁĄCZ-WYŁĄCZ - wpis programu, według którego nastąpi włączenie lub wyłączenie odbiornika.
• 500 KOMÓREK PAMIĘCI - pamięć indywidualnych wpisów pozwalająca na zaprogramowanie 250 par ROZKAZÓW WŁĄCZ-WYŁĄCZ.
• PRACA AUTOMATYCZNA - praca według ROZKAZÓW WŁĄCZ-WYŁĄCZ zaprogramowanych przez użytkownika w pamięci zegara. [załączony symbol na wyświetlaczu]
• PRACA RĘCZNA - [ON] trwałe załączenie styku (poz.1-5) lub [OFF] trwałe rozłączenie styku (poz.1-6) przy wyłączonym trybie PRACA AUTOMATYCZNA. [brak symbolu na wyświetlaczu]
• CYKL PRACY - ustawialny, tygodniowy cykl (7 dni od poniedziałku do niedzieli), w którym realizowane są załączenia odbiornika zgodne z zaprogramowanymi ROZKAZAMI WŁĄCZ-WYŁĄCZ:

1.  pojedynczy dzień tygodnia: Mo; Tu; We; Th; Fr; Sa lub Su.
2.  dni robocze: Mo Tu We Th Fr (od poniedziałku do piątku).
3.  dni weekendowe: Sa Su (sobota i niedziela)
4.  codziennie: Mo Tu We Th Fr Sa Su (od poniedziałku do niedzieli).

AUTOMATYCZNA ZMIANA CZASU - Zmiana czasu z zimowego na letni. Opcja pracy ze zmiana lub bez zmiany automatycznej. Sterownik wyposażony został w funkcję wyboru strefy czasowej dzięki czemu pora przełączenia jest zgodna z czasem lokalnym.

PODGLĄD DATY – możliwość podglądu ustawionej ustawioną daty (OK.)

PODGLĄD BIEŻĄCEGO PROGRAMU – w trybie podglądu daty kolejne naciśnięcia przycisków +/– wyświetla informacje o numerze i szczegółach obecnie wykonywanego programu.

KOMUNIKACJA BEZPRZEWODOWA NFC – Możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android wyposażonego w moduł komunikacji NFC.

APLIKACJA PCZ KONFIGURATOR – Bezpłatna aplikacja dla telefonów i tabletów pracujących w systemie Android i wyposażonych w moduł komunikacji bezprzewodowej NFC.

KOREKCJA CZASOWA ZEGARA – Nastawa comiesięcznej korekty sekund zegara systemowego.

WSKAŹNIK NAŁADOWANIA BATERII – Sterownik wyposażony jest w kontrolę stanu baterii podtrzymującej pracę zegara w przypadku braku głównego zasilania. W przypadku niskiego stanu baterii użytkownik zostanie poinformowany o konieczności jej wymiany.

Czas eksploatacji baterii zależy od temperatury otoczenia i stopnia je eksploatacji.

KOREKCJA JASNOŚCI LCD – Zmiana kontrastu wyświetlacza umożliwia uzyskanie wyraźnego odczytu LCD dla różnych kątów widzenia.

PAMIĘĆ STANU PRZEKAŹNIKA – Ustawiony stan przekaźnika w trybie ręcznym zapamiętany zostaje również po zaniku zasilania.

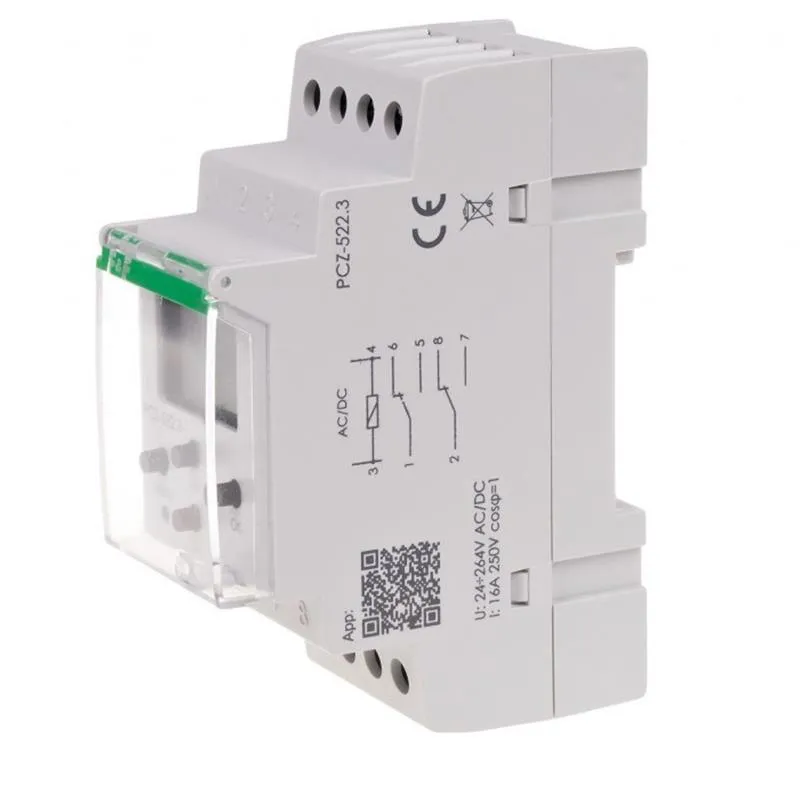

Dane techniczne

• zasilanie 24÷264V AC/DC
• prąd obciążenia 2× [<16A]
• styk 2×1NO/NC separowane
• czas podtrzymania pracy zegara (dla T=20°C) 6 lat
• typ baterii 2032 (litowa)
• czas podtrzymania pracy wyświetlacza brak
• dokładność wskazań zegara 1s
• błąd czasu ±1s/24h
• dokładność nastawy czasu programu 1min.
• liczba komórek pamięci programu 500 (2× 125 par ROZKAZÓW WŁ-WYŁ/KANAŁ)
• pobór mocy 1,5W
• temperatura pracy -20÷50°C
• przyłącze zaciski śrubowe 2,5mm2
• moment dokręcający 0,4Nm
• wymiary 2 moduły (35mm)
• montaż na szynie TH-35
• stopień ochrony IP20

PCZ Konfigurator

•  komunikacja bezprzewodowa NFC – możliwość bezprzewodowego odczytania i zapisania konfiguracji zegara sterującego za pośrednictwem telefonu z systemem Android, wyposażonego w moduł komunikacji NFC.
•  przygotowanie konfiguracji zegara w trybie Offline (bez konieczności połączenia z zegarem)
•  odczytywanie i zapisywanie konfiguracji do sterownika
•  szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
•  odczytywanie i zapisywanie konfiguracji do pliku
•  udostępnianie konfiguracji poprzez e-mail, bluetooth, dyski sieciowe …
•  jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
•  automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
•  ustawienie czasu i daty na podstawie zegarka w telefonie
