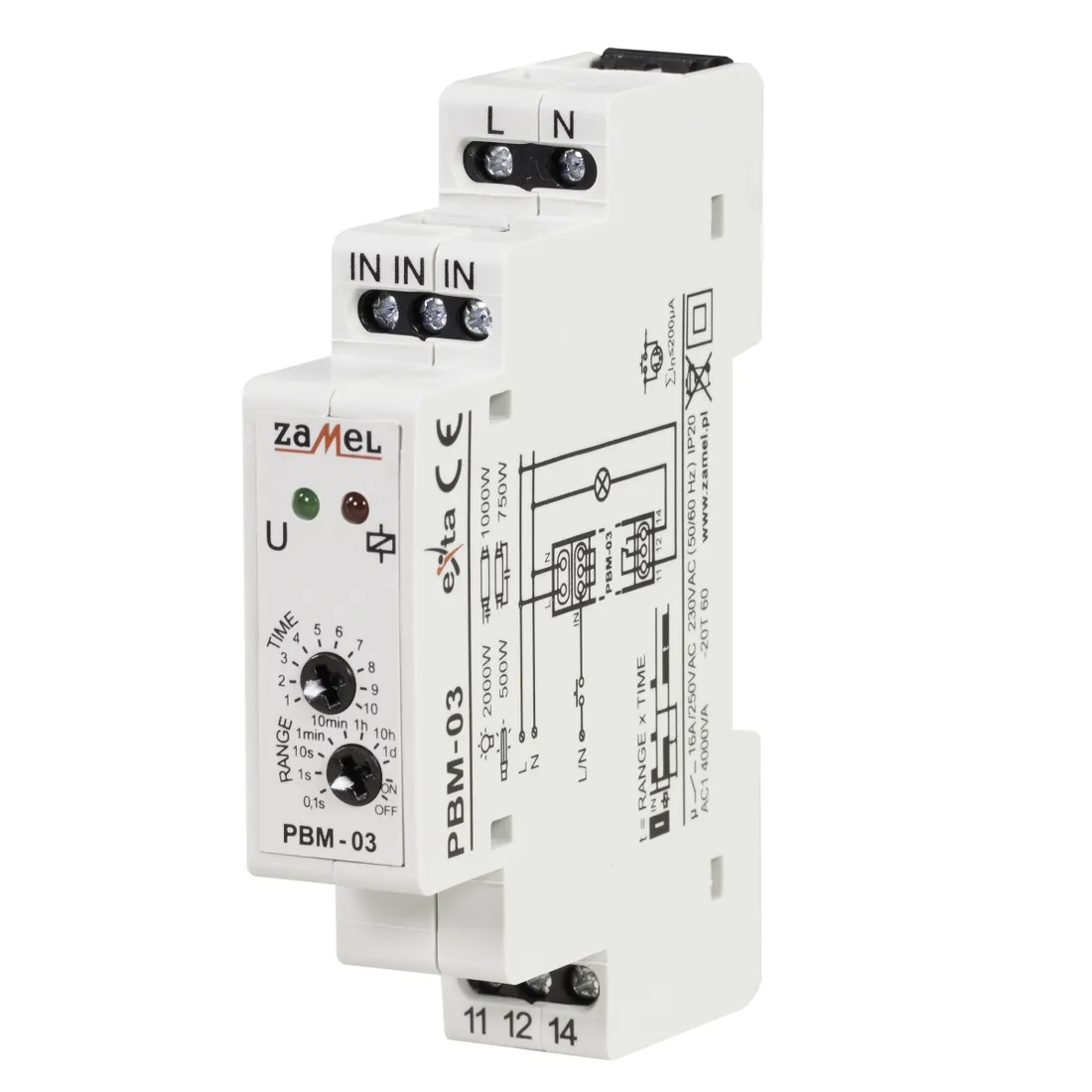

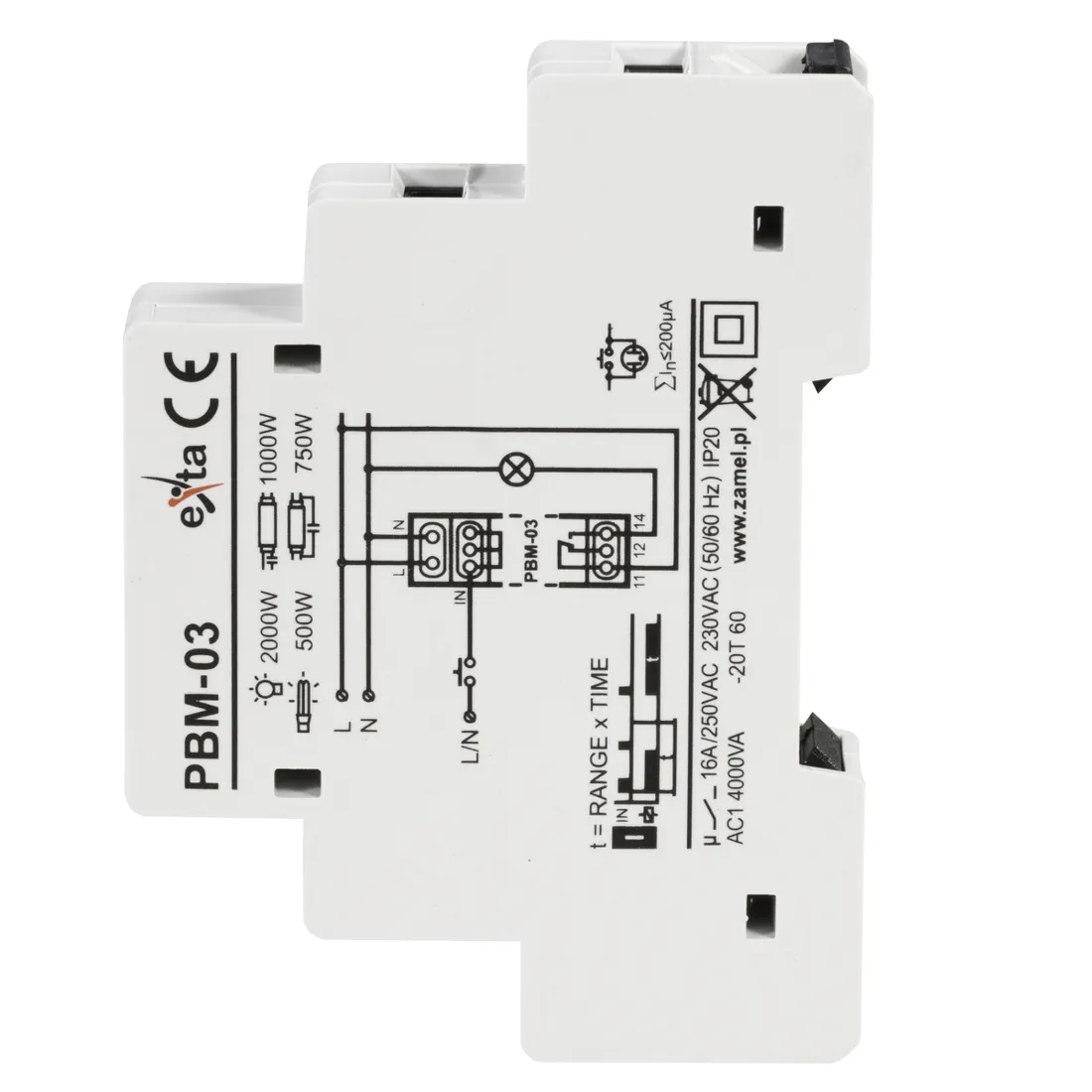

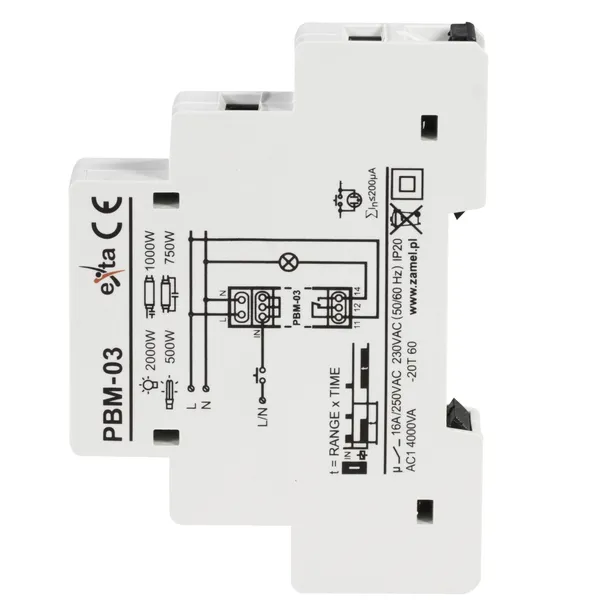

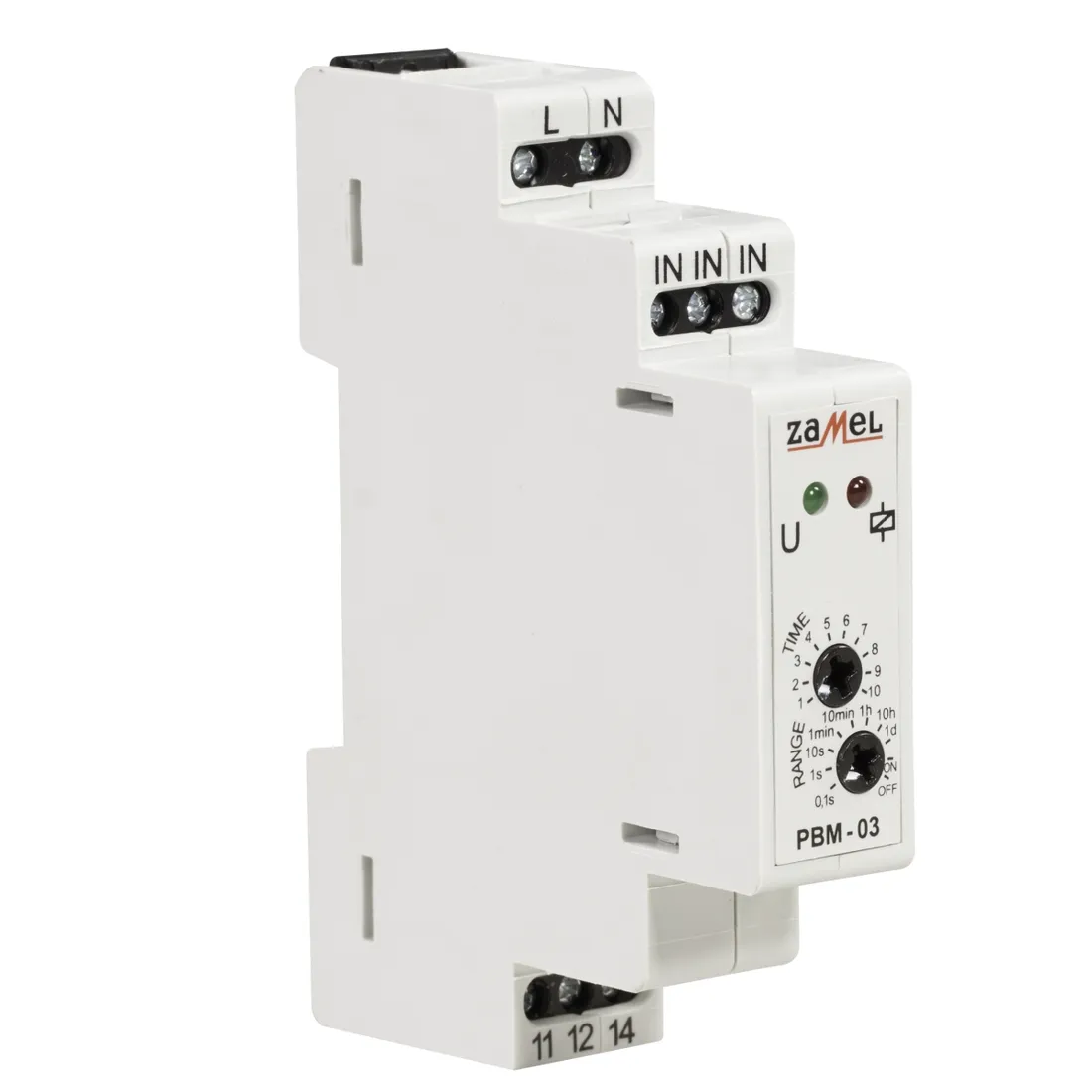

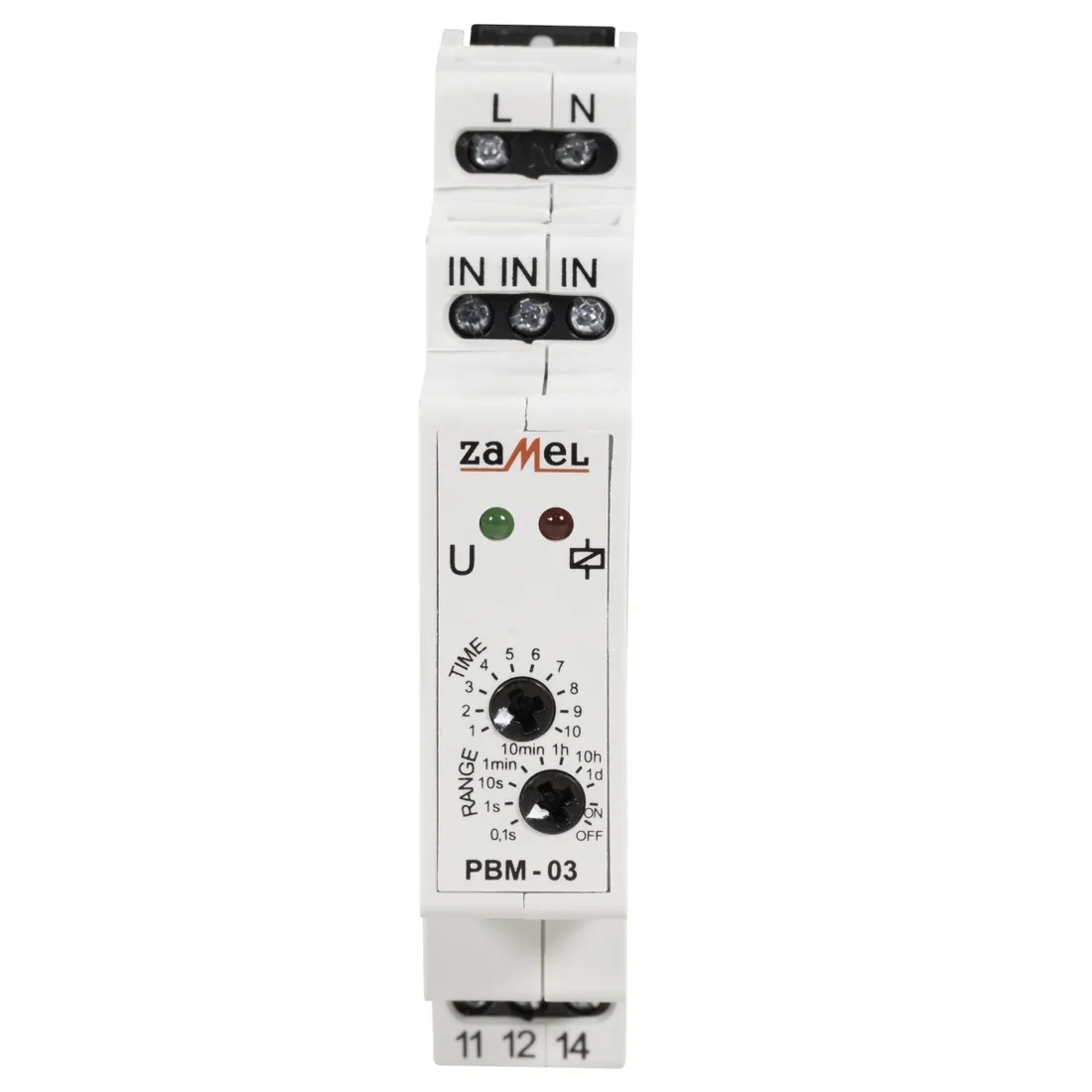

Przekaźnik Bistabilny PBM-03

Przekaźnik Bistabilny PBM-03 Zamel Exta

Producent: Zamel

Marka: Exta

Kod producenta: EXT10000065

Krótka nazwa: PBM-03

EAN: 5903669007722

Opis:

Przekaźnik bistabilny PBM-03 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Impulsem sterującym może być sygnał z linii L lub N. Po podaniu impulsu, który załączy odbiornik, a następnie odczekaniu nastawionego czasu t następuje automatyczne wyłączenie odbiornika. Zastosowanie układu daje możliwość stworzenia “inteligentnych” systemów sterowania oświetleniem.

Cechy:

• Bistabilne (dwustanowe) sterowanie oświetleniem
• kontrolka stanu przekaźnika - dioda LED czerwona
• funkcja ograniczenia czasowego
• obudowa jednomodułowa
• funkcja ograniczenia czasowego
• wyzwalanie układu z przewodu L lub N
• dwużyłowa instalacja sterująca
• kontrolka napięcia zasilania - dioda LED zielona
• praca z wieloma przyciskami jednobiegunowymi podświetlanymi
• wyjście przekaźnikowe o maksymalnej obciążalności 16 A

Dane techniczne:

Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mm

Waga: 75 g

Znamionowe napięcie zasilania: 230 V AC

Napięcie maksymalne styków: 250 V

Kategoria użytkowania: AC1

Moc maksymalna przekaźnika: 4000 VA

Układ styków: 1NO

Zakres nastaw czasu t

• dyskretnie 0.1 ÷ 1 s
• dyskretnie 1 ÷ 10 s
• dyskretnie 0.2 ÷ 1.7 min
• dyskretnie 1 ÷ 10 min
• dyskretnie 0.2 ÷ 1.7 h
• dyskretnie 1 ÷ 10 h
• dyskretnie 0.4 ÷ 4.2 dni
• dyskretnie 1 ÷ 10 dni

Prąd przekaźnika: 16 A

Znamionowy pobór prądu: 24 mA

Stopień ochrony obudowy: IP20

Mocowanie obudowy: szyna TH35 (PN-EN 60715)
