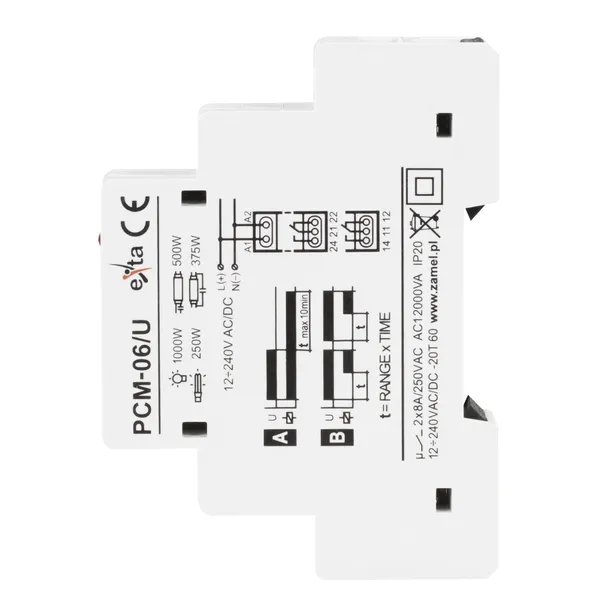

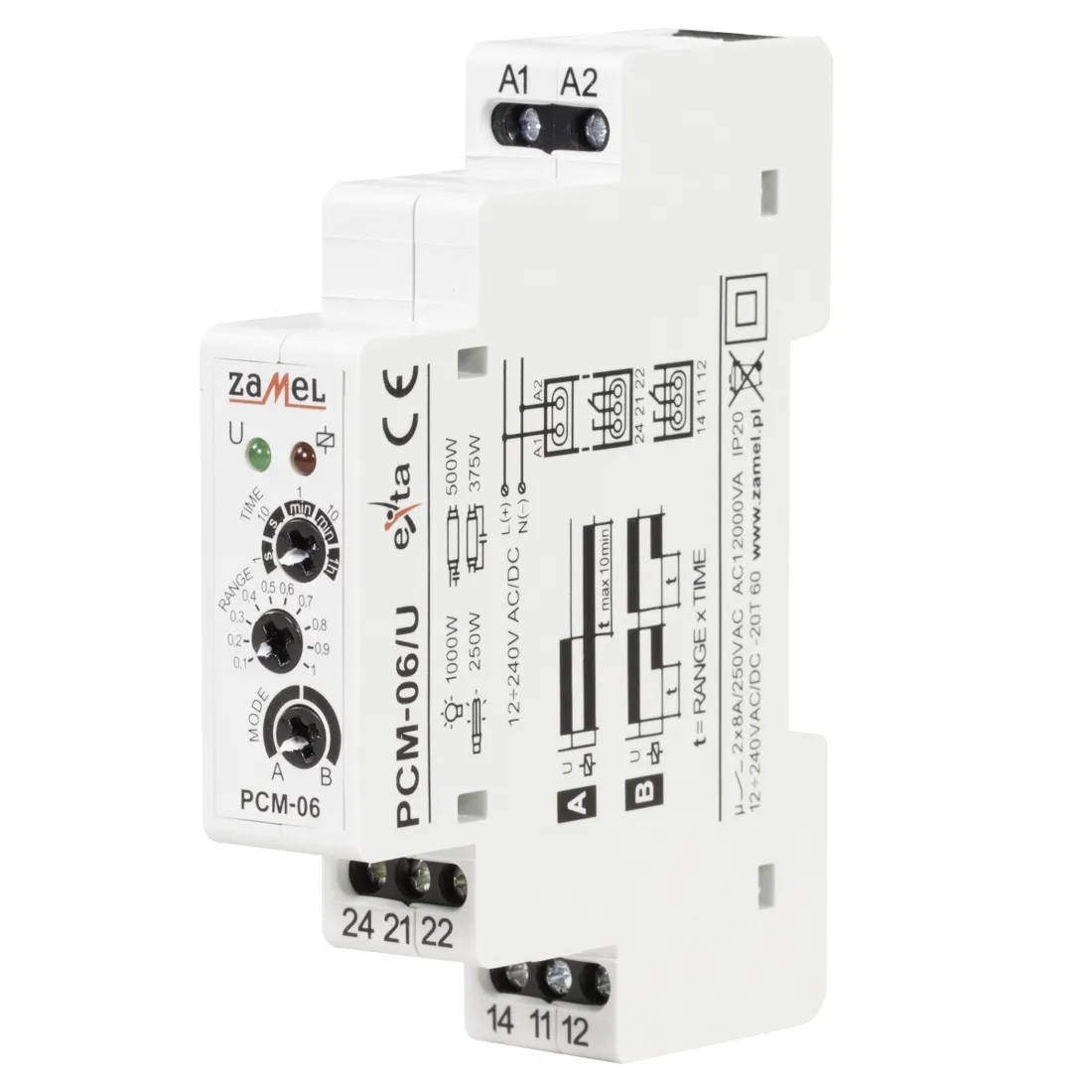

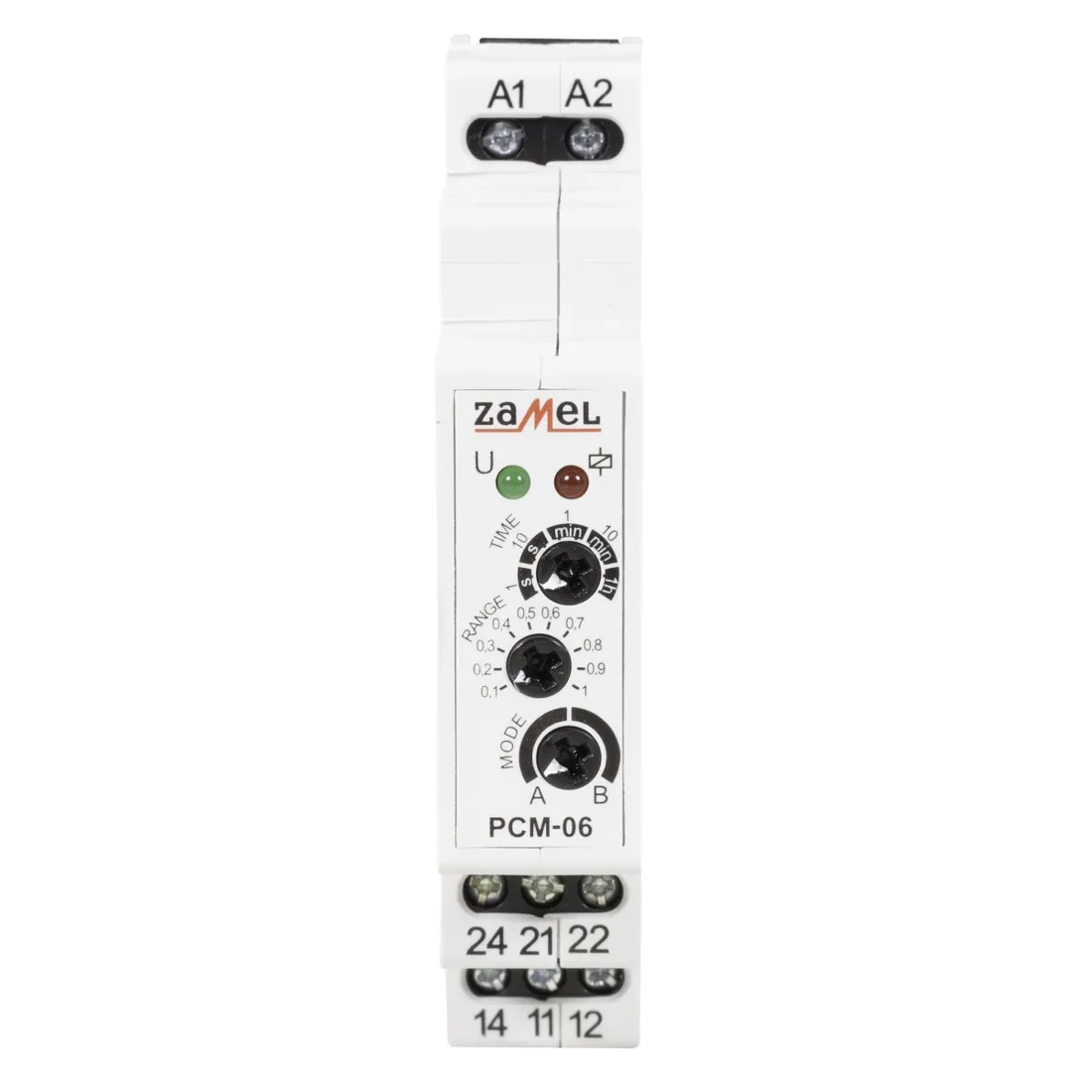

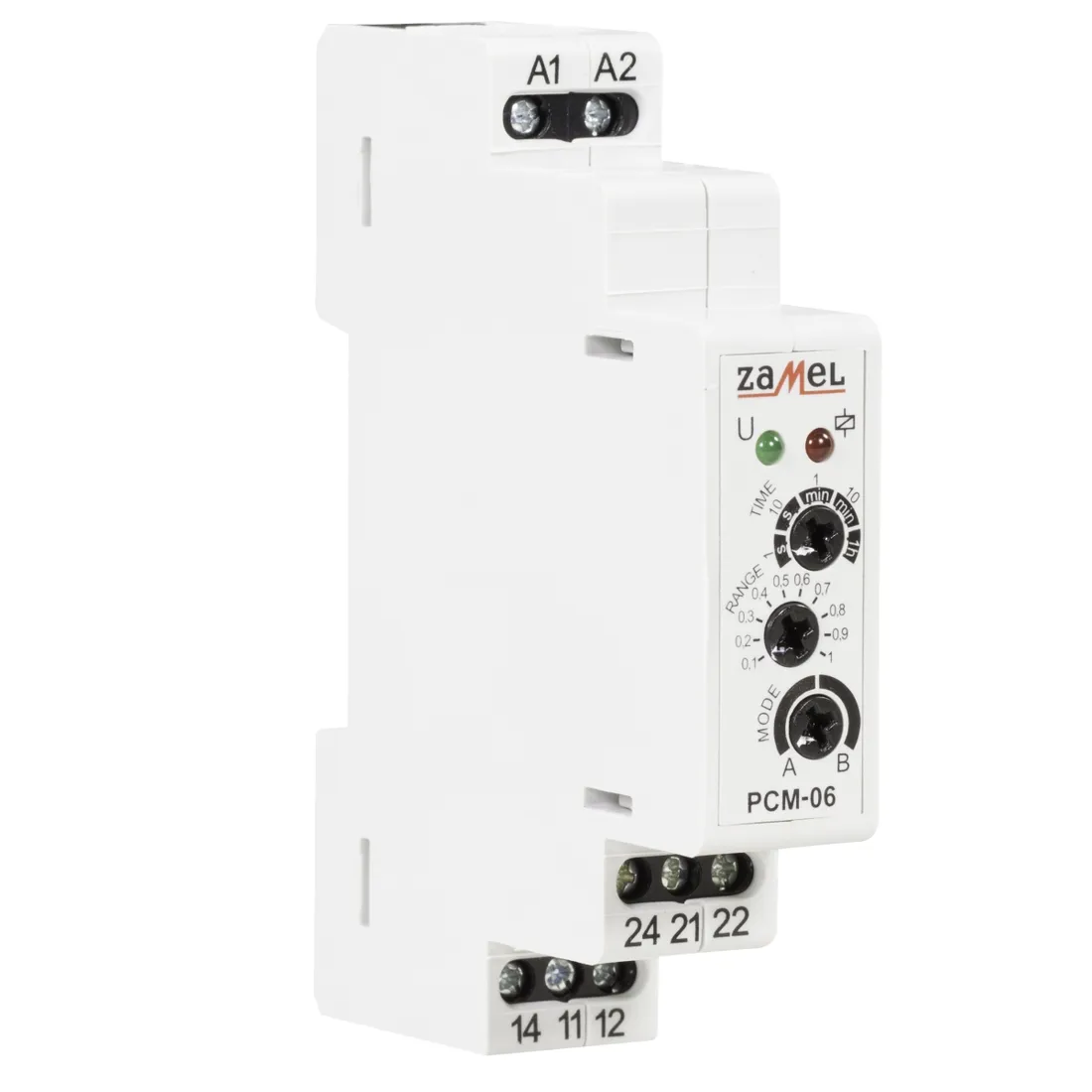

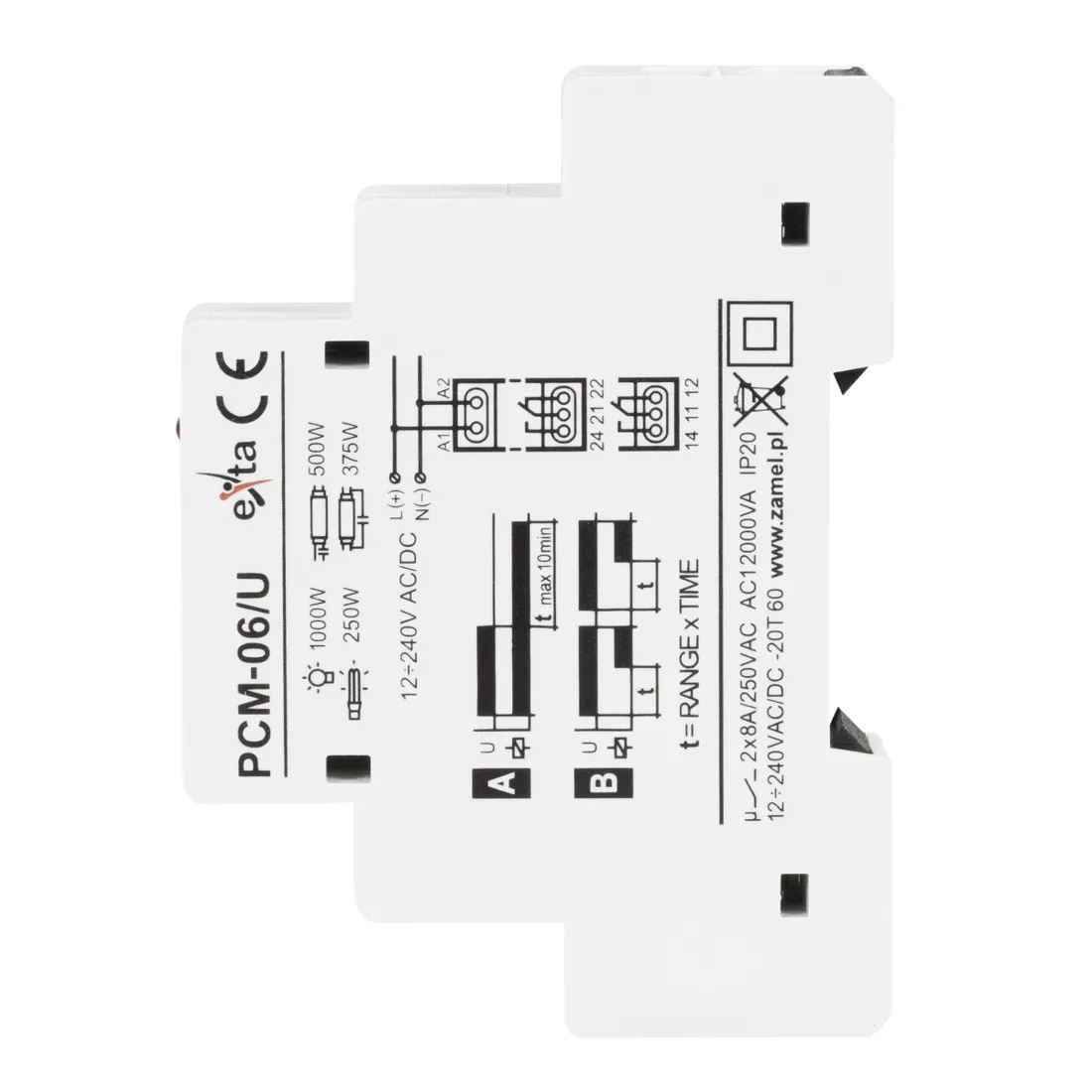

Przekaźnik czasowy PCM-06/U

Przekaźnik czasowy PCM-06/U Exta Zamel

Producent: Zamel

Marka: Exta

Kod producenta: EXT10000083

Krótka nazwa: PCM-06/U

EAN: 5903669016656

Opis:

Dwufunkcyjny przekaźnik czasowy PCM-06/U służy do realizacji funkcji opóźnionego wyłączenia (tryb A) i opóźnionego załączenia (tryb B). Przekaźnik wyzwalany jest napięciem zasilającym z zakresu 12 ÷ 240 V AC/DC. W trybie A przekaźnik pracuje do 10 minut po zaniku napięcia zasilania. Tryb ten można wykorzystać np. do sterowania wentylatorów łazienkowych. W trybie B przekaźnik zostanie załączony po upływie ustawionego czasu t dlatego tryb ten można zastosować np. do sygnalizacji dźwiękowej momentu startu silnika. Po sygnale (o długości t) nastąpi włączenie silnika. Urządzenie zasilane jest napięciem z zakresu 12 ÷ 240 V AC/DC.

Cechy:

• Tryby pracy: opóźnione załączenie, opóźnione wyłączenie,
• sygnalizacja stanu przekaźnika - dioda LED czerwona,
• uniwersalny zakres napięcia zasilania 12 ÷ 230 V AC/DC,
• duża dokładność odmierzanego czasu
• sygnalizacja napięcia zasilania - dioda LED zielona,
• wyjście przekaźnikowe - dwa styki przełączne o maksymalnej obciążalności 8 A

Dane techniczne:

Wymiary: jednomodułowa (17,5 mm) 90x17,5x66  mm

Waga: 0,09 kg

Znamionowe napięcie zasilania: 12 ÷ 240  V AC/DC

Napięcie maksymalne styków: 250  V

Kategoria użytkowania: AC1

Moc maksymalna przekaźnika: 2000  VA

Układ styków: 2NO/NC

Zakres nastaw czasu t:

dyskretnie  0.1 ÷ 1  s

dyskretnie  1 ÷ 10  s

dyskretnie  1 ÷ 10  min

dyskretnie  0.1 ÷ 1  min

dyskretnie  6 ÷ 60  min

Prąd przekaźnika: 8  A

Znamionowy pobór prądu: 6  mA

Stopień ochrony obudowy: IP20

Mocowanie obudowy: szyna  TH35 (PN-EN 60715
