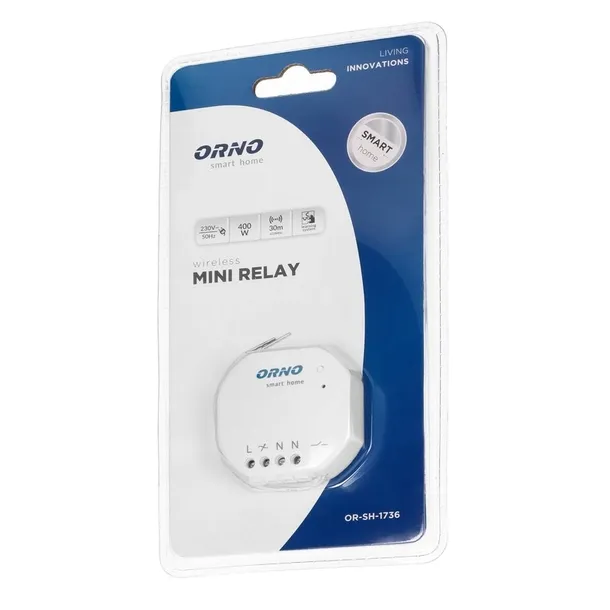

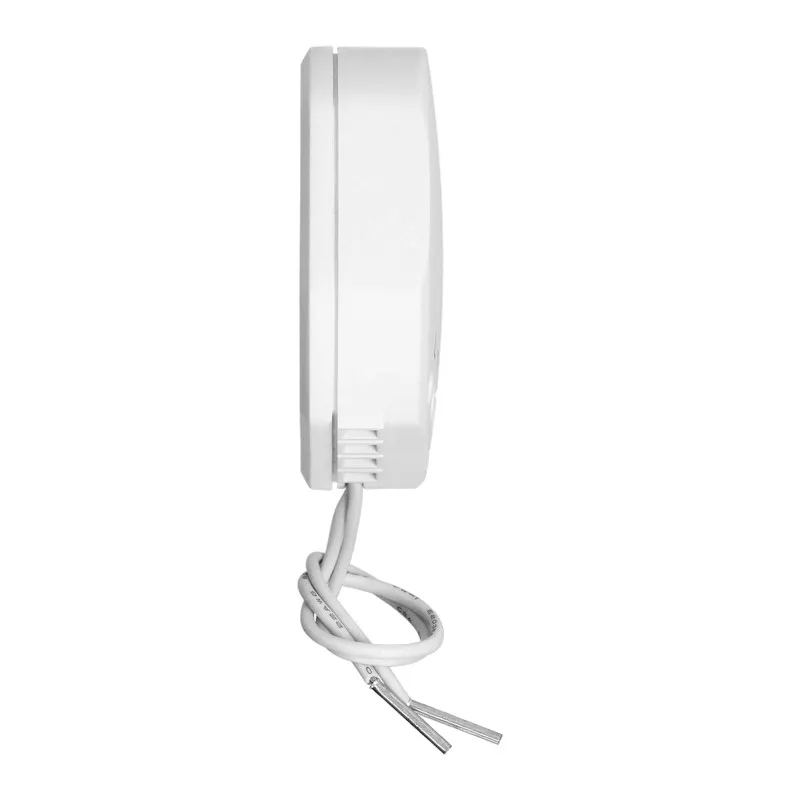

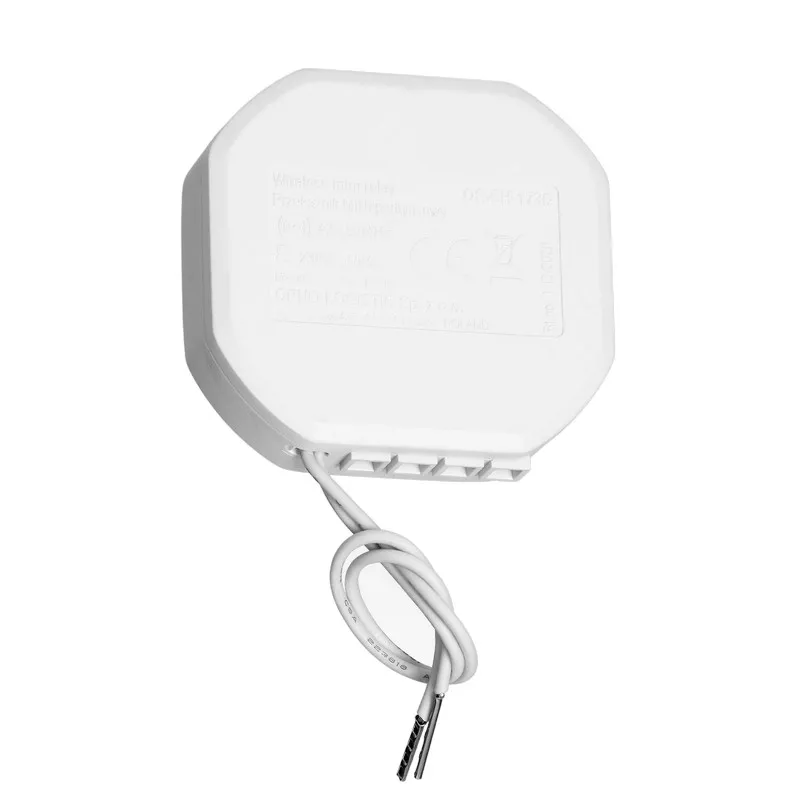

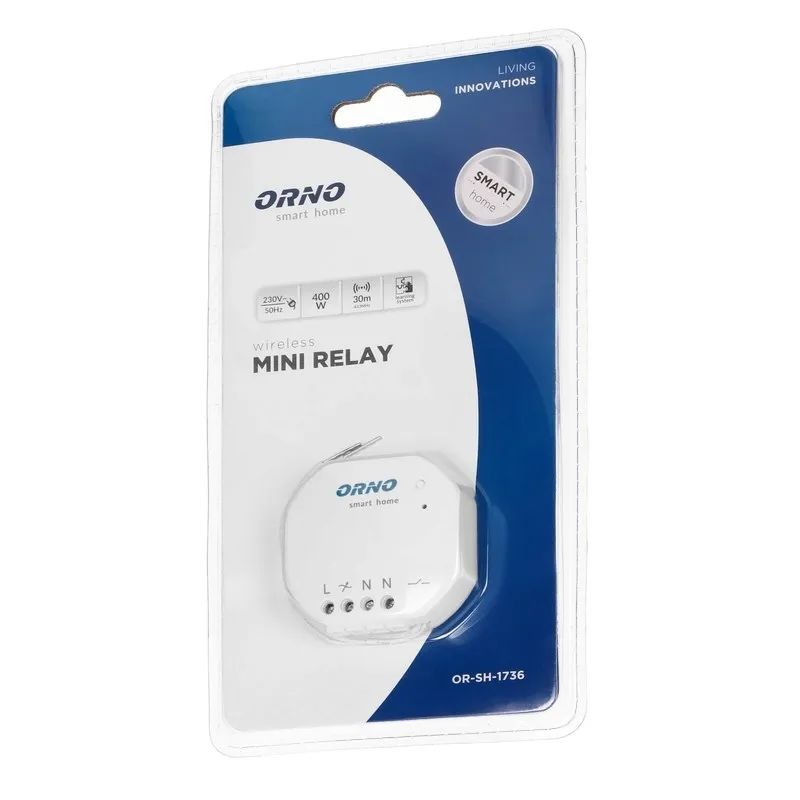

PRZEKAŹNIK PODTYNKOWY MINI

PRZEKAŹNIK PODTYNKOWY MINI (DOPUSZKOWY) ON/OFF STEROWANY BEZPRZEWODOWO Z ODBIORNIKIEM RADIOWYM

☑️ ORNO Smart Home SYMBOL: OR-SH-1736

✔️ Urządzenie służy do zdalnego, bezprzewodowego włączania i wyłączania obwodów elektrycznych.

✔️ Do bezprzewodowej obsługi wymagany jest pilot zdalnego sterowania (OR-SH-1752) lub wyłącznik natynkowy (OR-SH-1750, OR-SH-1751) z serii ORNO Smart Home. Istnieje możliwość sterowania przez iPhona, iPada oraz urządzeń z systemem Android i iOS po zastosowaniu centralnego gniazda (OR-SH-1731) ORNO Smart Home.

✔️ Przeznaczone jest do montażu w standardowych puszkach podtynkowych Ø60 lub w miejsce zwykłego włącznika.

✔️ System kompatybilny jest z gniazdami i pilotami bezprzewodowymi ORNO takimi jak:

• OR-GB-417, OR-GB-418, OR-GB-420

• OR-GB-438, OR-GB-439, OR-GB-440

• GNIAZDA IP44: OR-GB-429, OR-GB-441

CHARAKTERYSTYKA URZĄDZENIA

• Zasięg w terenie otwartym do 30 metrów.

• Learning system – automatyczna konfiguracja dodatkowych urządzeń.

• Przekaźnik do stosowania wewnątrz pomieszczeń, w puszkach podtynkowych instalacji elektrycznej lub w miejsce zwykłego włącznika.

SPECYFIKACJA TECHNICZNA

• Typ: Przekaźnik podtynk MINI
• Rodzaj transmisji: bezprzewodowy
• Częstotliwość: 433MHz
• Moc max. nadajnika: < 10mW
• Komunikacja Wi-Fi: nie
• Zgodny z Orno Smart Home: tak
• Możliwość rozbudowy: tak
• Zasięg w terenie otwartym: 30m
• Napięcie zasilania odbiornika: 230VAC
• Max. prąd: 1,4A
• Max. obciążenie: 400W
• Kolor: biały
• Montaż: podtynkowy
• Wymiary otworu montażowego ([mm]): Ø60
• Wymiary (szer./wys./gł. [mm]): 52 / 48 / 15

PAROWANIE PRZEKAŹNIKA Z PILOTEM

KROK 1: Naciśnij i przytrzymaj przez ok 3 sek. (ale krócej niż 6 sek.) przycisk logowania na przekaźniku, aby włączyć funkcję logowania. Dioda LED (na przekaźniku) zacznie migać.

KROK 2: Następnie naciśnij wybrany z przycisków ON (A,B,C,D) po lewej stronie pilota, dioda sygnalizacyjna przekaźnika zaświeci stałym światłem. Oznacza to poprawne zalogowanie odbiornika.

OBSŁUGA

1) Po poprawnym zalogowaniu urządzenia, wystarczy nacisnąć przycisk na przekaźniku, aby podłączone oświetlenie włączyło się. Dioda na przekaźniku świeci światłem stałym. Ponowne wciśnięcie tego przycisku spowoduje wyłączenie się oświetlenia i diody LED przekaźnika.

2) Pilot zdalnego sterowania ma 4 rzędy przycisków ON/OFF. Gdy przekaźnik znajduje się w trybie parowania, naciśnij dowolny przycisk ON (A,B,C,D) żeby sparować go z urządzeniem. Po skutecznym zalogowaniu urządzenia, ten rząd przycisków na pilocie będzie sterował jego włączaniem i wyłączaniem.

INSTALACJA

1 - DIODA LED

2 - PRZYCISK ON/OFF LEARNING CODE

KROK 1: Przed instalacją przekaźnika należy wyłączyć dopływ prądu.

KROK 2: Umieść urządzenie we właściwym położeniu i podłącz przewody instalacji elektrycznej wg schematu obok.

KROK 3: Włącz główny włącznik instalacji elektrycznej.

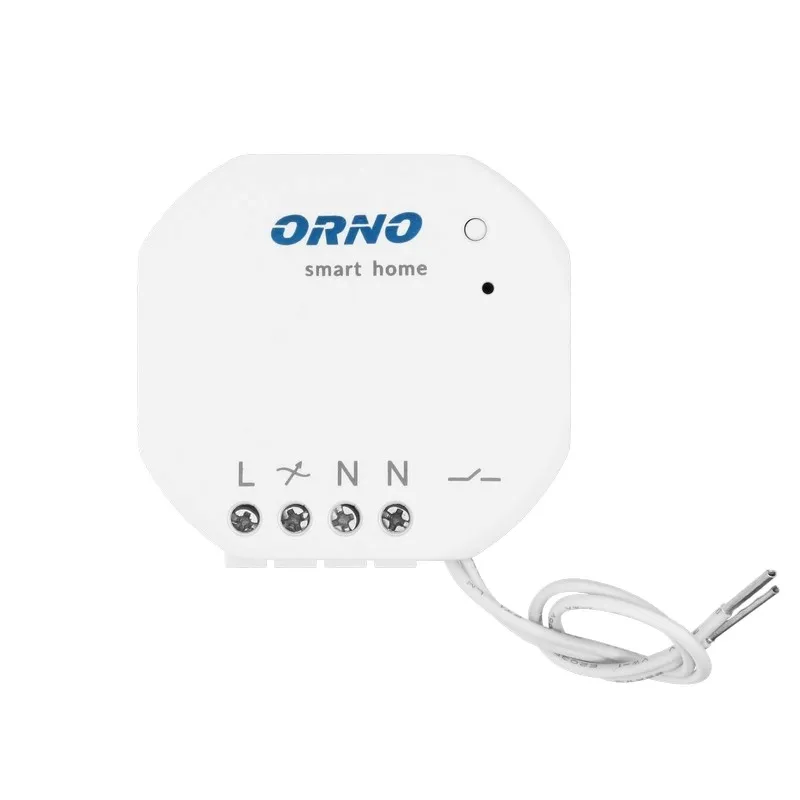

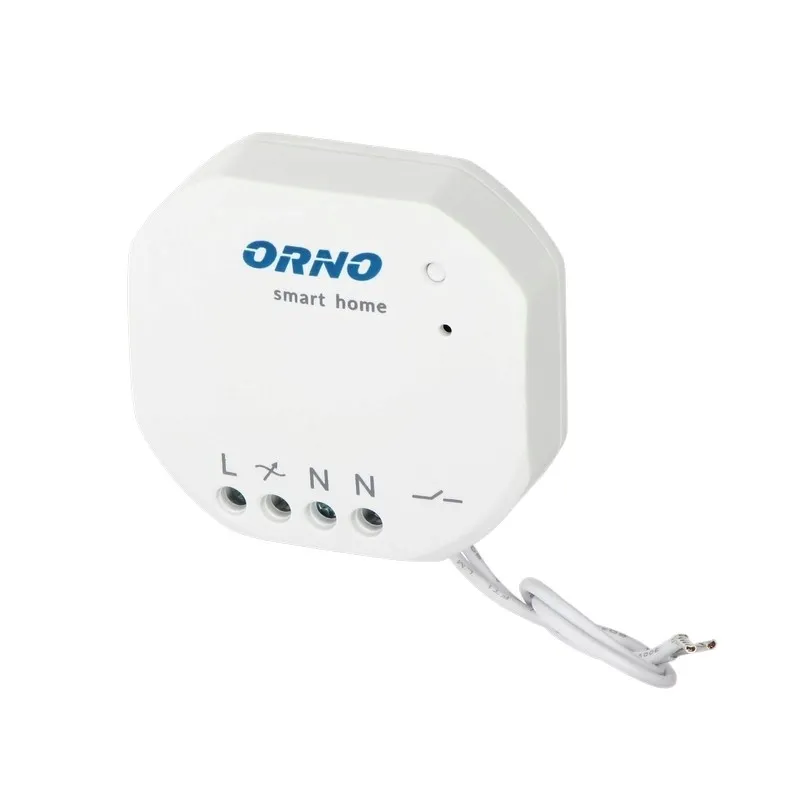

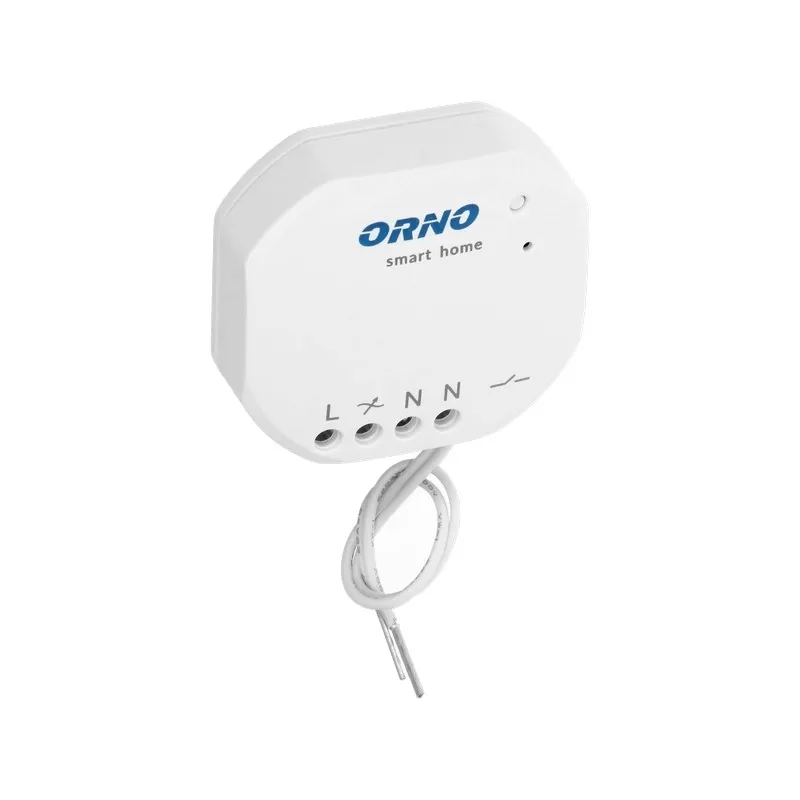

PODŁĄCZENIE PRZEWODÓW

L (IN) – przewód fazowy (wejście)

L (OUT) – przewód fazowy (wyjście)

N (IN) – przewód neutralny (wejście)

N (OUT) – przewód neutralny (wyjście)

Przycisk zewnętrzny (wejście)

NADAJNIKI

1 - OR-SH-1750 - Włącznik pojedynczy natynkowy, do zdalnego sterowania włącznikami podtynkowymi i gniazdami,z nadajnikiem radiowym, ORNO Smart Home

2 - OR-SH-1751 - Włącznik podwójny natynkowy, do zdalnego sterowania włącznikami podtynkowymi i gniazdami,z nadajnikiem radiowym, ORNO Smart Home

3 - OR-SH-1752 - Pilot do zdalnego sterowania przekaźnikami podtynkowymi i gniazdami ORNO Smart Home, 4-kanałowy

4 - OR-SH-1753 - Nadajnik pojedynczy podtynkowy, do połączenia z dowolnym włącznikiem, do zdalnego sterowania przekaźnikami podtynkowymi i gniazdami, z nadajnikiem radiowym, ORNO Smart Home

ODBIORNIKI

5 - OR-SH-1732 - Gniazdo sieciowe ORNO Smart Home sterowane bezprzewodowo, z odbiornikiem radiowym

6 - OR-SH-1733 - Gniazdo sieciowe zewnętrzne ORNO Smart Home sterowane bezprzewodowo, z odbiornikiem radiowym, IP44

7 - OR-SH-1736 - Przekaźnik podtynkowy MINI (dopuszkowy) ON/OFF sterowany bezprzewodowo,z odbiornikiem radiowym, ORNO Smart Home

8 - OR-SH-1734 - Przekaźnik podtynkowy (dopuszkowy) ORNO Smart Home sterowany bezprzewodowo, z odbiornikiem radiowym, obciążenie 1000W

9 - OR-SH-1735 - Przekaźnik roletowy ORNO Smart Home podtynkowy (dopuszkowy) sterowany bezprzewodowo, z odbiornikiem radiowym, maks. moc silnika 300W

10 - OR-SH-1731 - Gniazdo centralne ORNO Smart Home z komunikacją Wi-Fi i nadajnikiem radiowym, Obsługiwane aplikacje: TUYA SMART, Smart Life, Google Home, Amazon Alexa

OPCJE KONFIGURACJI

Łącz dowolną ilość nadajników i odbiorników. Stwórz rozwiązanie dopasowane do Twoich potrzeb.

1 – Jeden nadajnik i jeden odbiornik

2 – Dowolna ilość nadajników i odbiorników

3 – Dowolna ilość nadajników i odbiorników oraz gniazdo centralne Wi-Fi

ZESTAW ZAWIERA

• INSTRUKCJA OBSŁUGI W JĘZYKU POLSKIM
• KARTA GWRANCYJNA
