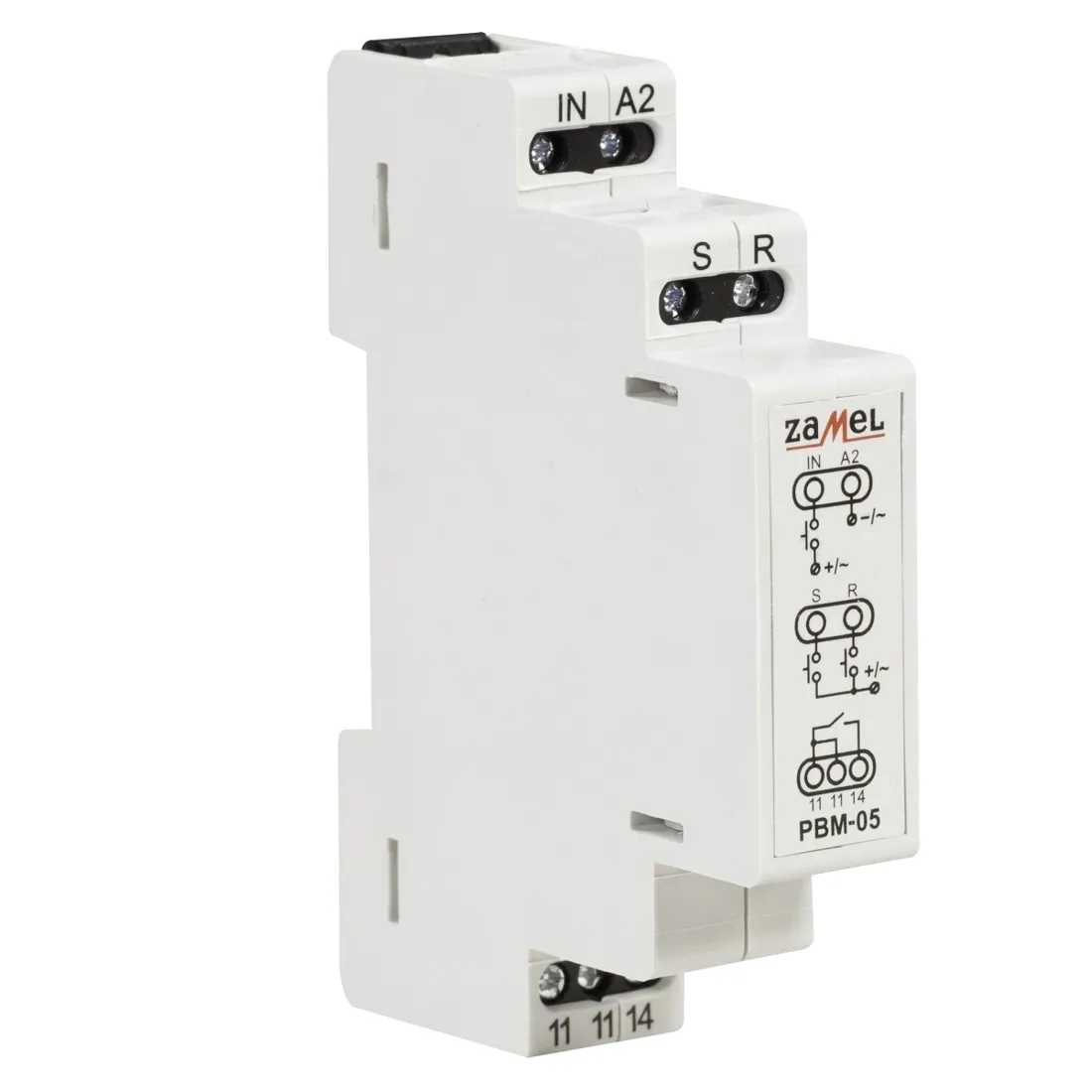

Przekaźnik bistabilny beznapięciowy PBM-05/12-24V

Przekaźnik bistabilny beznapięciowy

ZAMEL PBM-05/12-24V

✔ Bistabilne (dwustanowe) sterowanie oświetleniem

✔ Montaż na szynie TH35

Praca z wieloma przyciskami jednobiegunowymi

✔ Funkcje centralnego sterowania

✔ Wyjście przekaźnikowe – jeden styk zwierny o maksymalnej obciążalności 10 A

✔ Wyzwalanie układu z przewodu L

✔ Dwużyłowa instalacja sterująca i zerowy pobór prądu

✔ Pamięć stanu przekaźnika

Opis przekaźnika

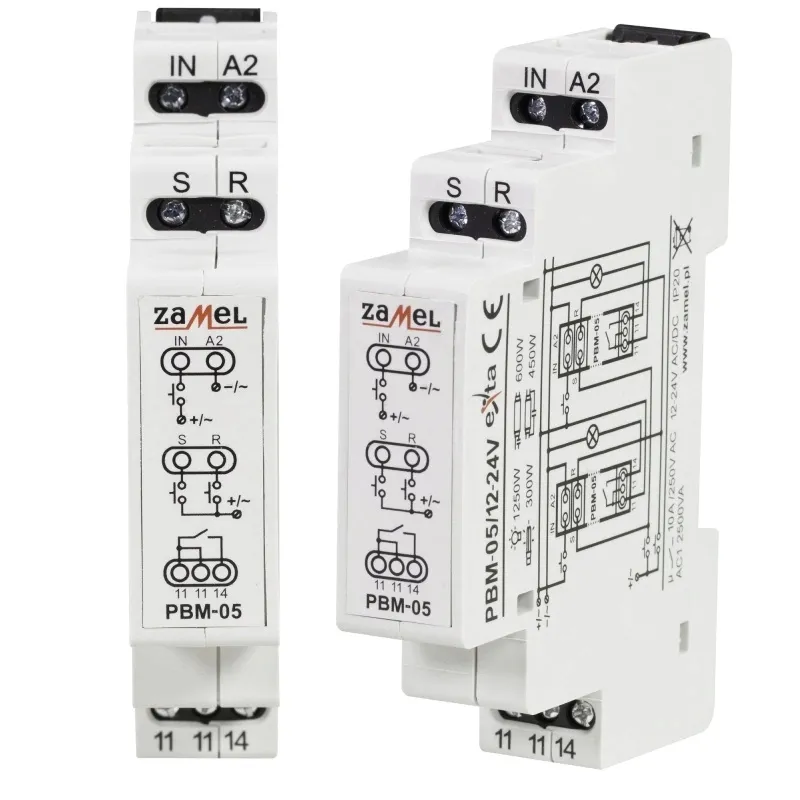

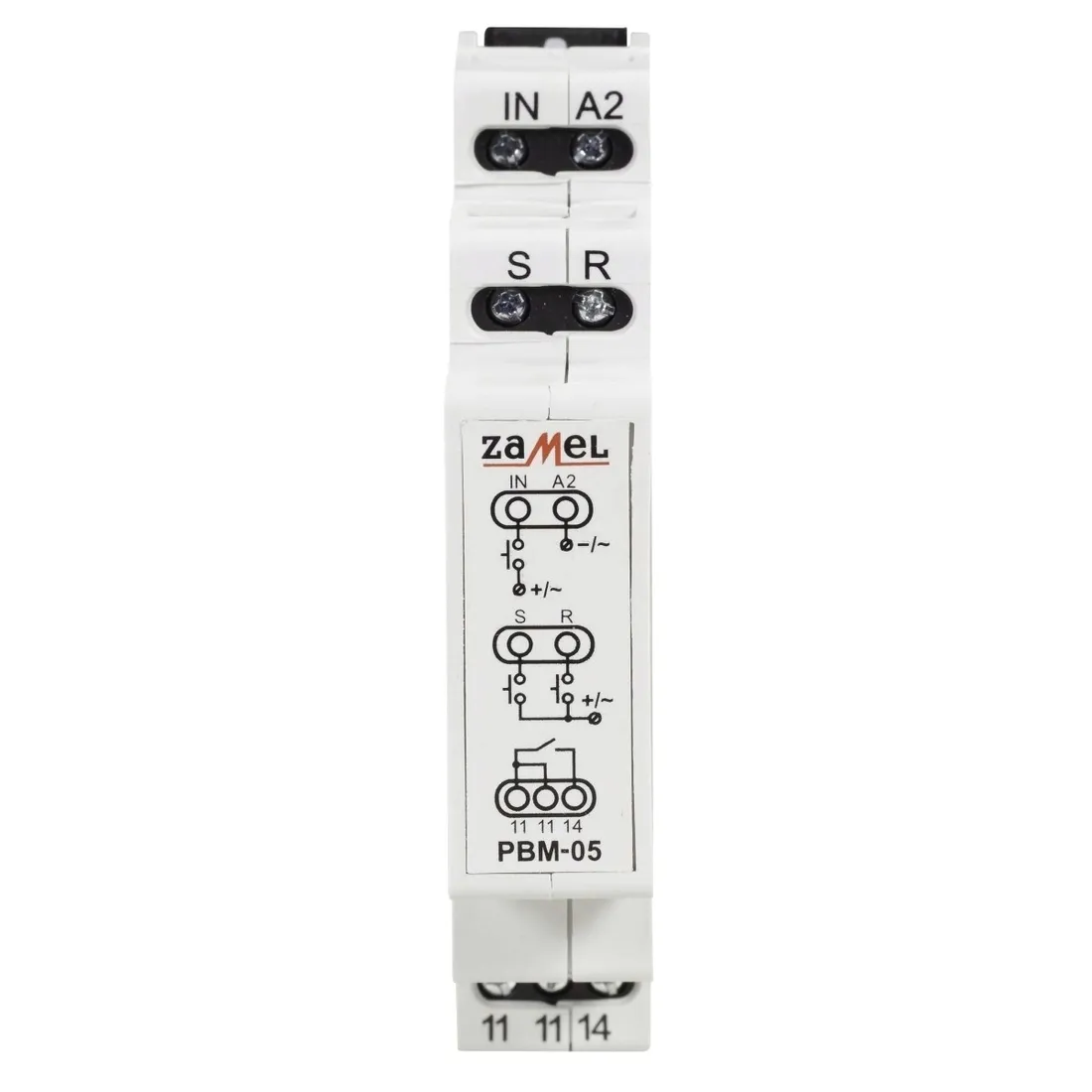

1. Zacisk wyzwalania (IN)
2. Zaciski centralnego sterowania (S, R)
3. Zaciski wyjściowe przekaźnika (11, 11, 14)
4. Zacisk zasilania (N)

➡️ Przekaźnik bistabilny PBM-05/12-24Vsłuży do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych.

➡️ Kolejne naciśnięcia dowolnego z przycisków (podłączonych do wejścia IN) powodują załączenie lub wyłączenie urządzenia podłączonego do zacisków wyjściowych.

➡️ Wejścia sterujące SET i RESET pozwalają na centralne sterowanie grupą przekaźników.

➡️ Impulsem sterującym wejścia IN oraz S i R może być tylko impuls z linii L.

➡️ Konstrukcja przekaźnika umożliwia zapamiętanie jego aktualnego stanu w przypadku zaniku napięcia zasilania.

➡️ Ważną cecha urządzenia jest zerowy pobór prądu.

Montaż

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie PBM-05 w rozdzielni na szynie TH 35.
4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
5. Załączyć obwód zasilania.

Działanie

• Urządzenie po poprawnym podłączeniu jest gotowe do pracy.
• Poprawność działania przekaźnika można sprawdzić naciskając kilkukrotnie podłączony do zacisku IN, przycisk jednobiegunowy ‑ urządzenie powinno załączać i wyłączać obciążenie podłączone do jego zacisków wyjściowych.
• Przyciski jednobiegunowe łączone równolegle nie mogą być wykonane w wersji z podświetleniem.
• Wykorzystując funkcję SET-RESET istnieje możliwość centralnego sterowania grupą przekaźników.
• Należy pamiętać, że wejścia IN oraz SET i RESET można sterować tylko za pomocą linii L.
• Po zaniku napięcia stan przekaźnika zostaje zapamiętany.
• Ważną cechą przekaźnika jest zerowy pobór prądu w stanie bez obciążenia.

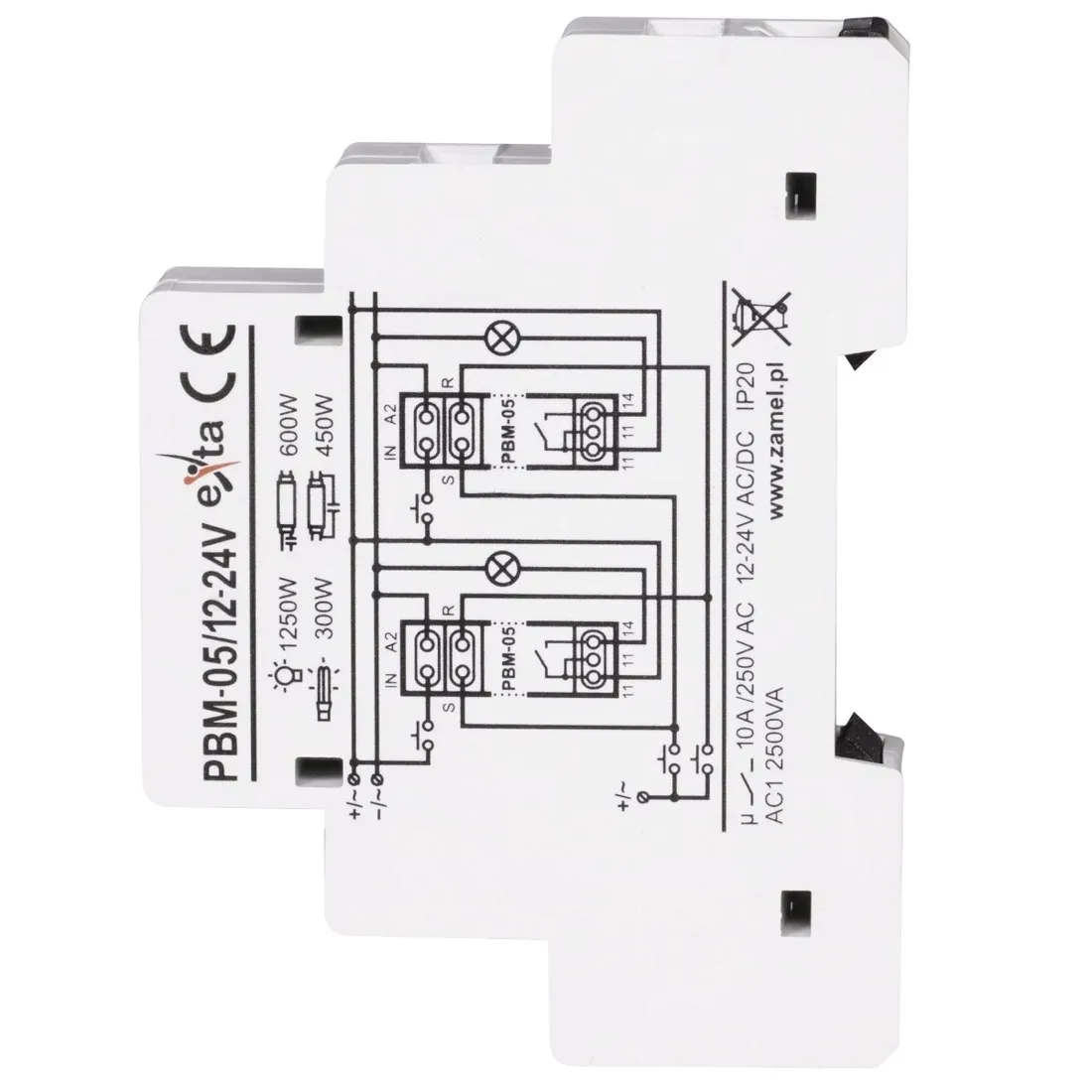

Dane techniczne

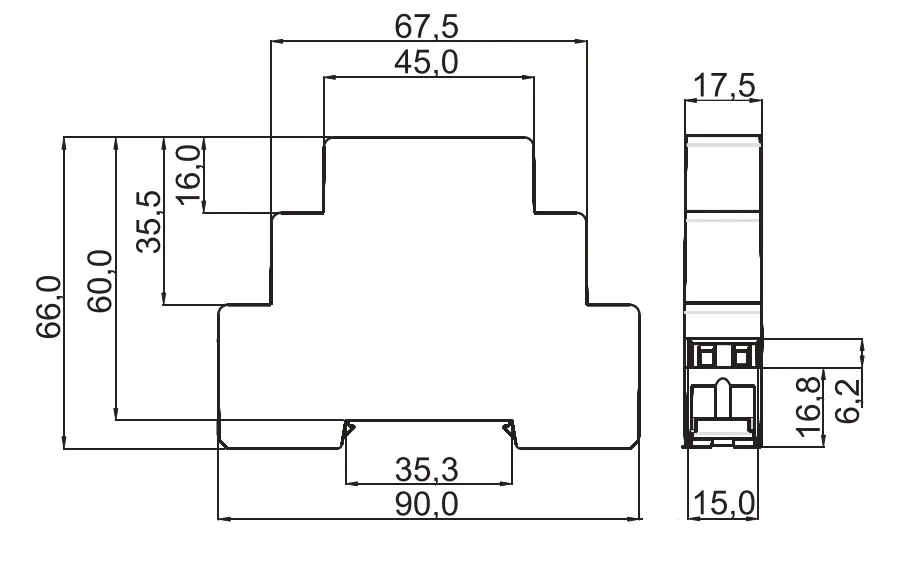

• Wymiary: jednomodułowa (17,5 mm) 90×17,5×66 mm
• Waga: 70 g
• Znamionowe napięcie zasilania: 12 - 24V AC/DC
• Napięcie maksymalne styków: 250V
• Kategoria użytkowania: AC1
• Moc maksymalna przekaźnika: 2500 VA
• Układ styków: 1NO
• Prąd przekaźnika: 10A
• Stopień ochrony obudowy: IP20
• Mocowanie obudowy: szyna TH35 (PN-EN 60715)
