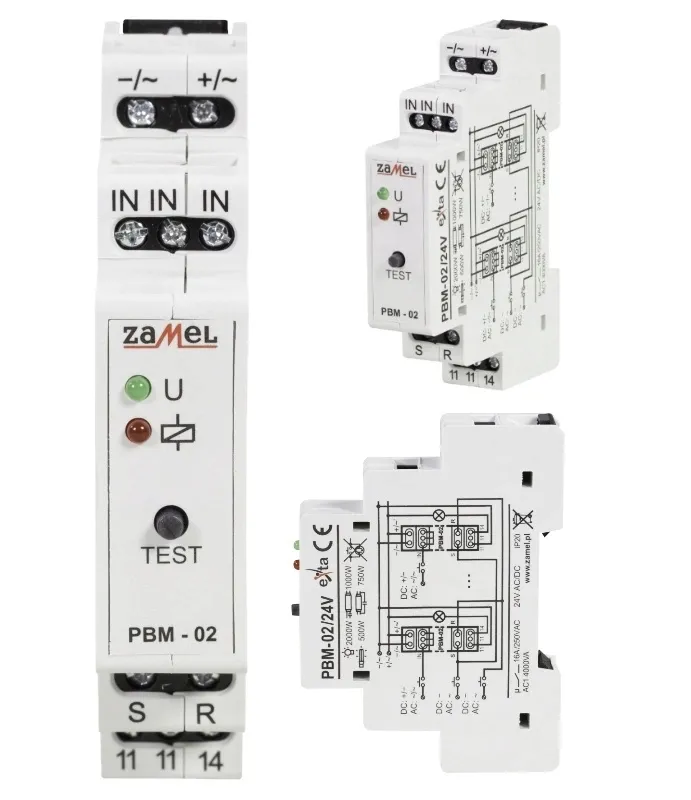

Przekaźnik bistabilny PBM-02/24V

Przekaźnik bistabilny z pamięcią

ZAMEL PBM-02/24V

• Bistabilne (dwustanowe) sterowanie oświetleniem
• Funkcje centralnego sterowania
• Sterowanie wejściem SET, RESET – dla DC: -, dla AC: AC
• Dwużyłowa instalacja sterująca, wyjście przekaźnikowe – jeden styk zwierny o maksymalnej obciążalności 16 A
• Kontrolka napięcia zasilania – dioda LED zielona
• Pamięć stanu przekaźnika
• Praca z wieloma przyciskami jednobiegunowymi podświetlanymi
• Kontrolka stanu przekaźnika – dioda LED czerwona
• Sterowaniem wejściem IN – dla DC: +/-, dla AC: ’AC/AC
• Funkcja TEST

Zestaw składa się z

• 1 szt. Przekaźnik Bistabilny PBM-02/24V
• Instrukcja obsługi w języku polskim

• Przekaźnik bistabilny PBM-01/24V służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych.

• Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych.

• Wejścia sterujące Set i Reset pozwalają na centralne sterowanie grupą przekaźników.

• Zastosowanie wewnętrznej pamięci w przekaźniku bistabilnym pozwala na zapamiętanie jego aktualnego stanu w przypadku zaniku napięcia zasilania.

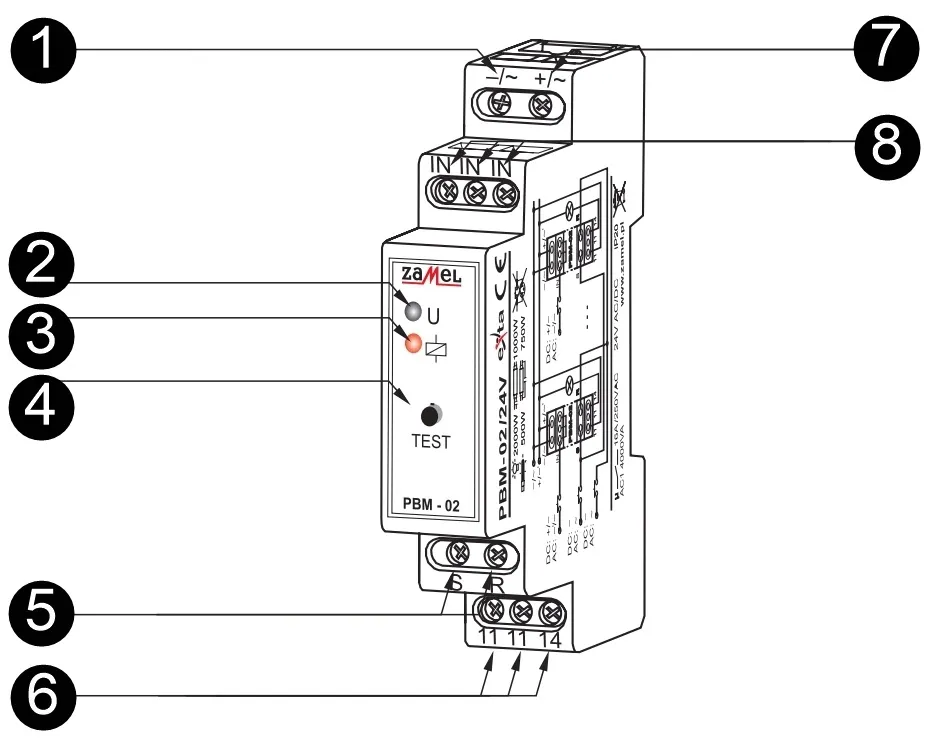

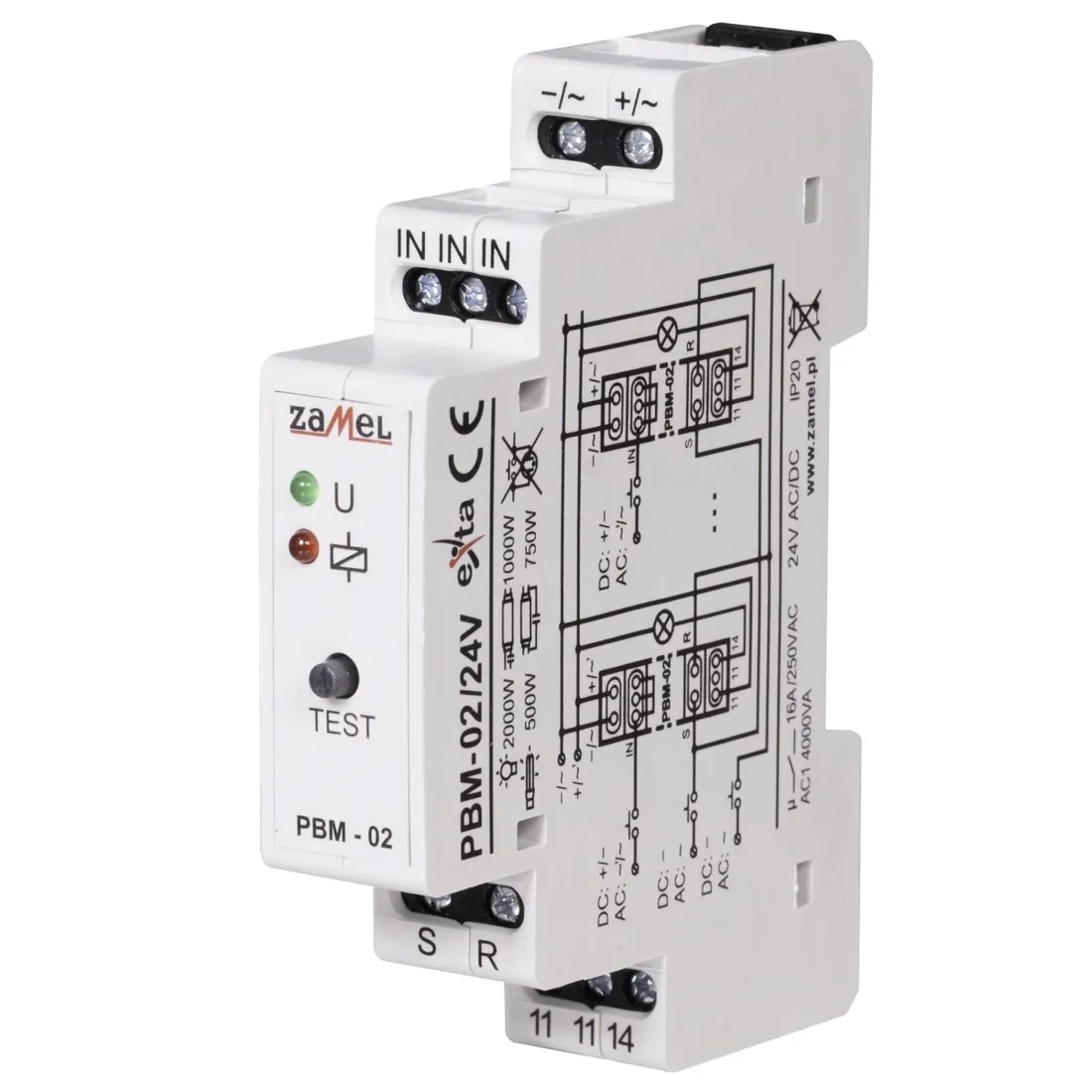

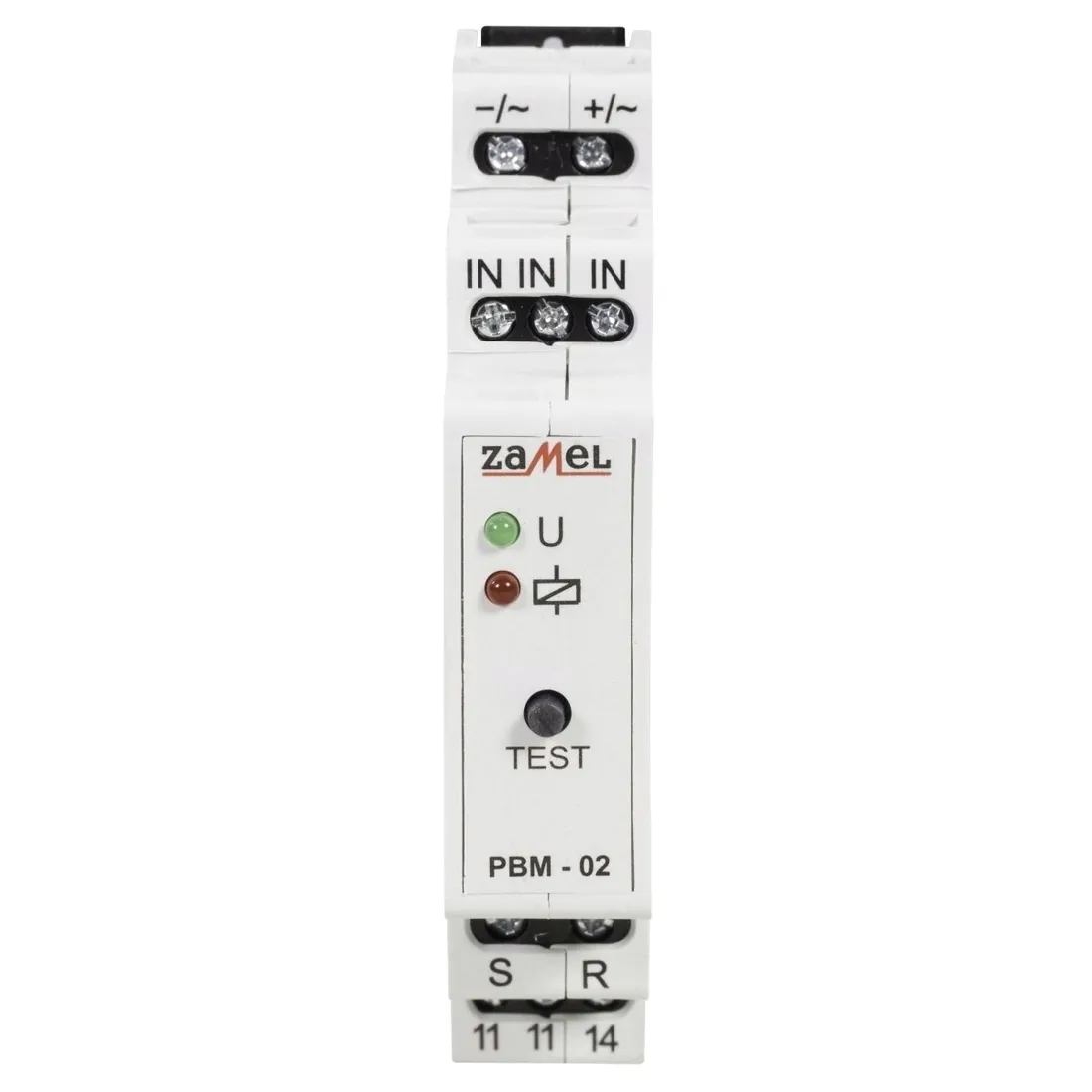

Opis przekaźnika

1. Zacisk zasilania
2. Kontrolka napięcia zasilania
3. Kontrolka stanu przekaźnika
4. Test przekaźnika
5. Zaciski centralnego sterowania (S, R)
6. Zaciski wyjściowe przekaźnika (11, 11, 14)
7. Zacisk zasilania (+/ ’)
8. Zaciski układu wyzwalania (IN, IN, IN)

Zastosowanie

Przekaźnik bistabilny realizujący funkcję sterowania oświetleniem (np. oświetlenie klatek schodowych) sterowany jest za pomocą równolegle połączonych przycisków jednobiegunowych.

Przyciski mogą być rozmieszczone w wielu miejscach, co daje możliwość stworzenia uniwersalnego sterowania systemów oświetleniowych.

Działanie przekaźnika

• Urządzenie po podaniu napięcia zasilającego jest gotowe do pracy.
• Poprawność działania przekaźnika można sprawdzić naciskając kilkaktronie przycisk TEST - układ powinien załączać i wyłączać obciążenie podłączone do jego zacisków wyjściowych.
• Przyciski jednobiegunowe łączone równolegle mogą być wykonane w wersji z podświetleniem.

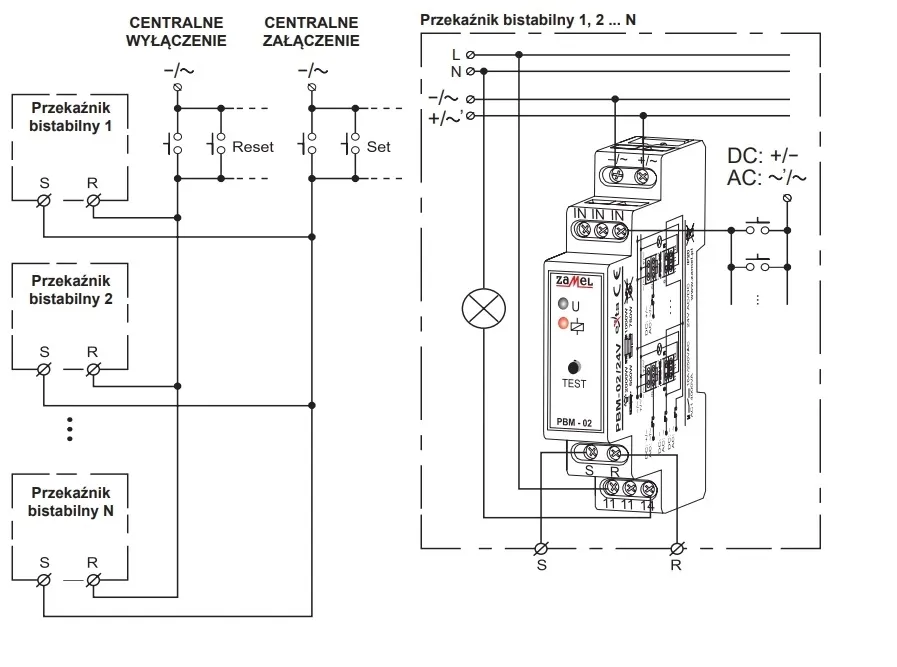

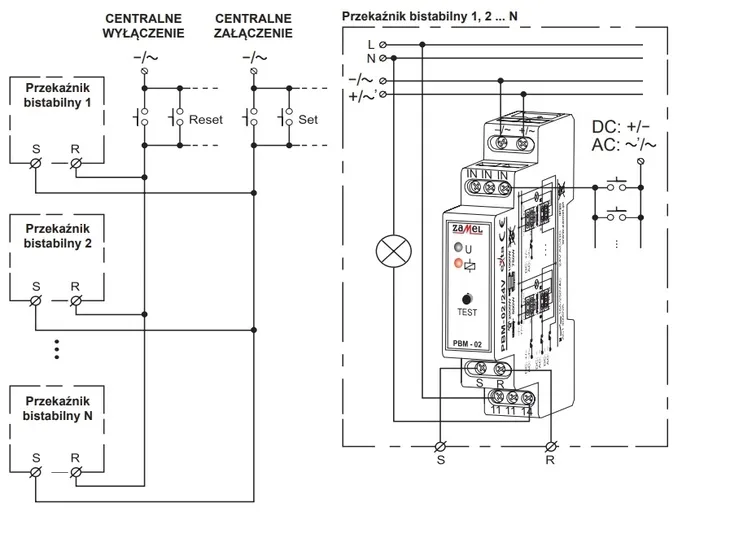

• Wykorzystując funkcję Set-Reset istnieje możliwość centralnego sterowania grupą przekaźników.
• Należy pamiętać, że wejścia Set Reset można sterować za pomocą potencjału -/ .
• Po zaniku napięcia stan przekaźnika zostaje zapamiętany w pamięci wewnętrznej urządzenia.

Montaż

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie PBM-02/24V w rozdzielni na szynie TH 35.

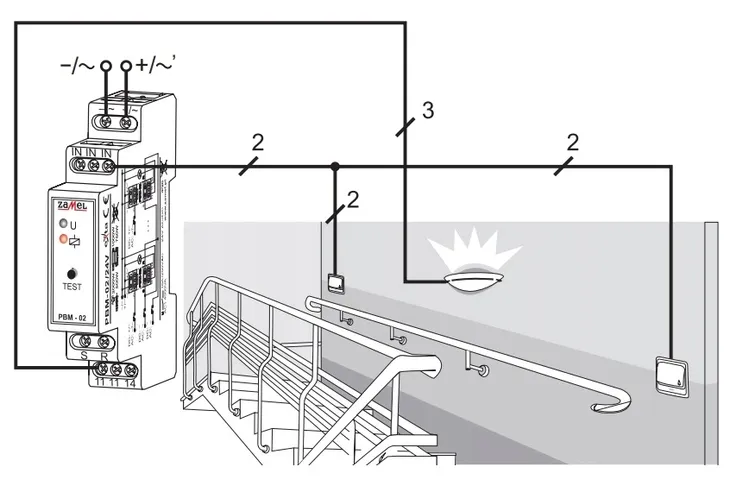

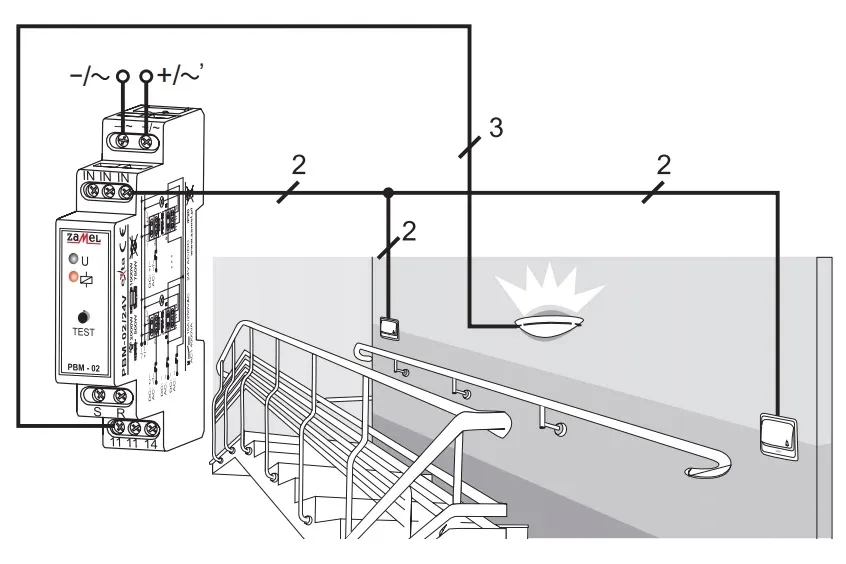

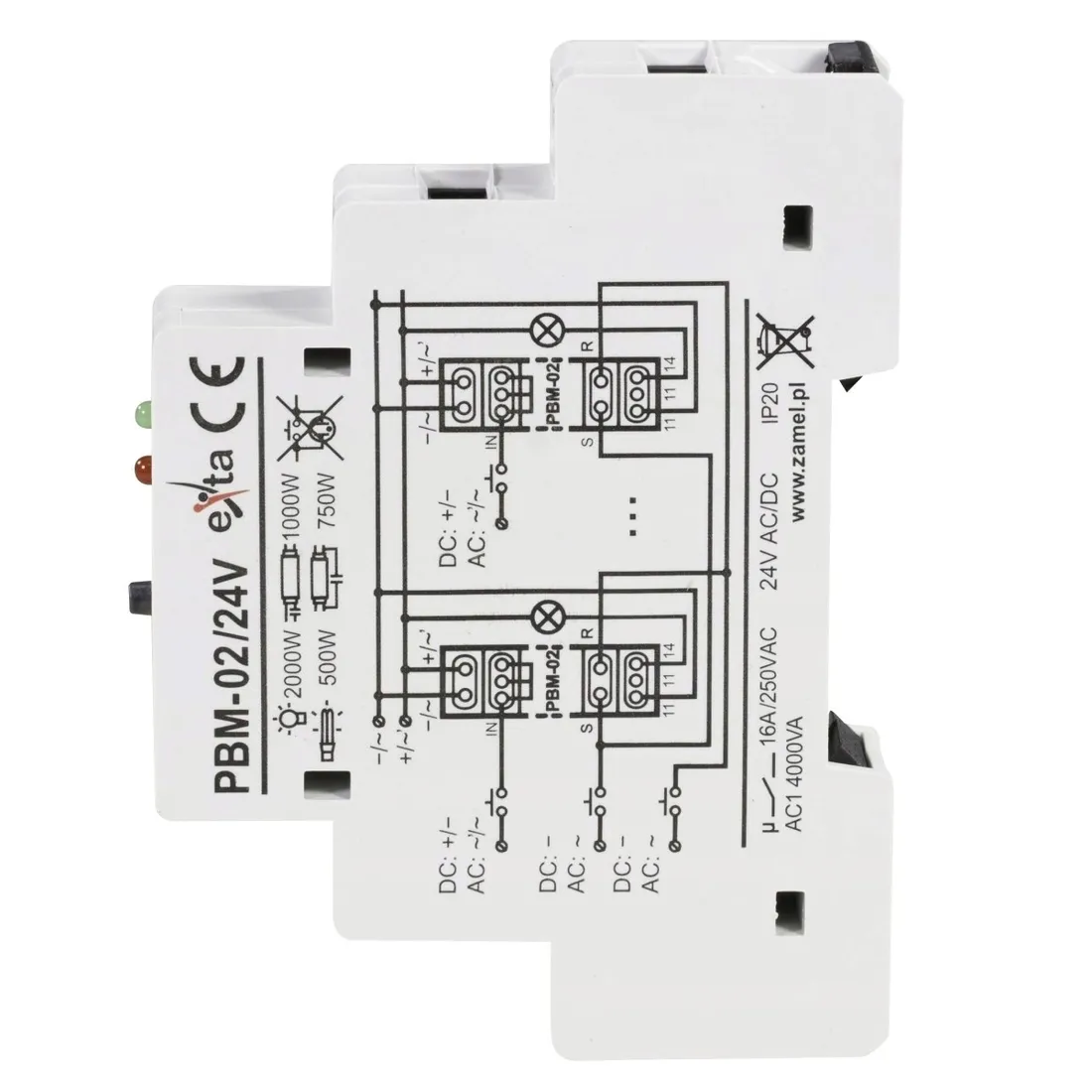

4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
5. Załączyć obwód zasilania.
6. Naciskając kilkakrotnie przycisk TEST sprawdzić poprawność działania przekaźnika.

Specyfikacja techniczna:

• Zaciski zasilania: -/AC , +/AC
• Znamionowe napięcie zasilania: 24 V
• Liczba kanałów: fffff
• Temperatura pracy: - 20/45 °C
• Częstotliwość znamionowa: 50/60 Hz
• Parametry styków przekaźnika: 1NO - 16 A / 250 V AC1 4000 VA
• Stopień ochrony obudowy: IP20
• Szerokość: 90 mm
• Wysokość: 17,5 mm
• Głębokość: 66 mm
• Waga: 80 g
• Zaciski centralnego sterowania: Set, Reset
