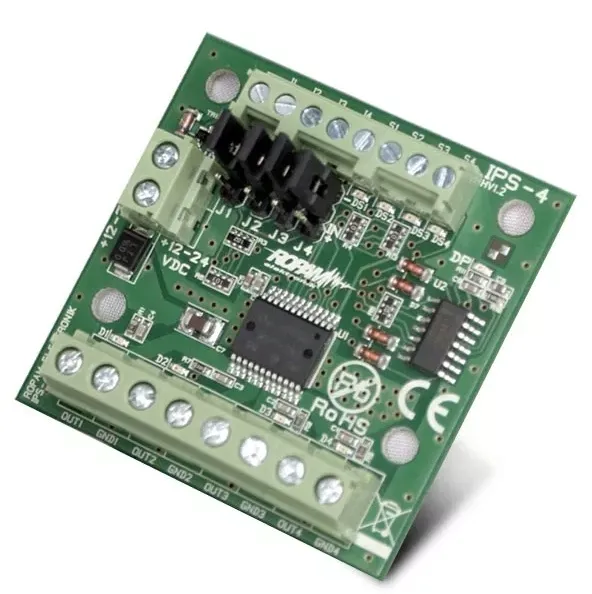

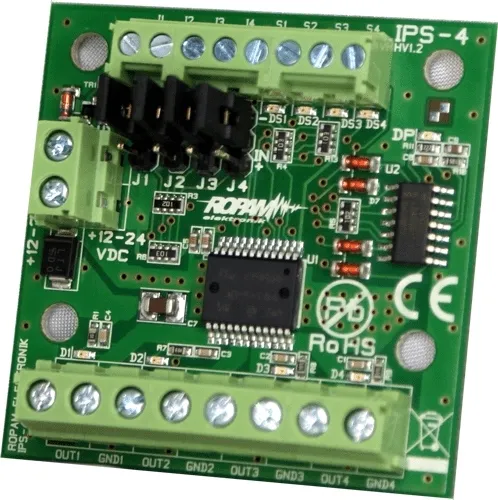

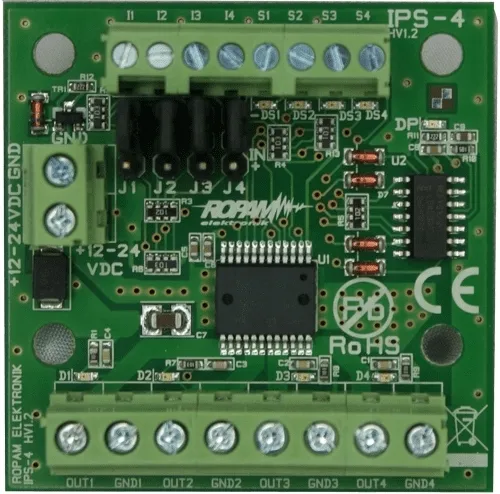

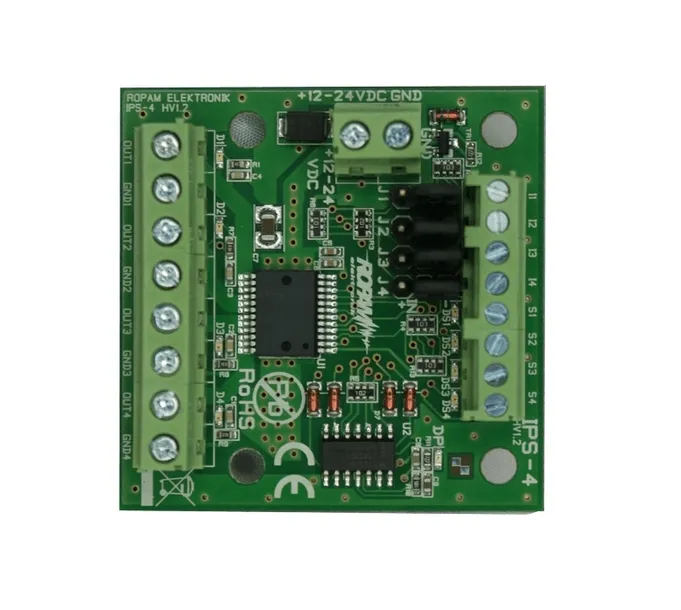

ROPAM IPS-4 INTELIGENTNY PRZEKAŹNIK ZASILANIA

Przekaźnik IPS-4

Opis produktu

Czterokanałowy przekaźnik półprzewodnikowy z wbudowanym zabezpieczeniem elektronicznym tzw. bezpieczniki elektroniczne.

Nowoczesny sterowany moduł dystrybucji zasilania dedykowany do niskonapięciowych aplikacji zasilania DC.IPS-4 pozwala na sterowanie wyjściami niskoprądowymi (np. wyjścia OC modułu GSM) odbiornikami dużej mocy lub klonowanie wyjść wysoprądowych (np. zmiana jednego wyjścia 3A na 4x0,7A), przy czym każde wyjście posiada niezależny „bezpiecznik elektroniczny”. Dzięki uniwersalnej konstrukcji moduł idealnie nadaje się także do dystrybucji zasilania, separacji zwarć w systemach alarmowych, CCTV, kontroli dostępu, systemach oddymiania itd. Przy współpracy z zasilaczami buforowymi 12V/DC wbudowane zabezpieczenie podnapięciowe automatycznie wyłącza wyjścia przy spadku napięcia zasilania, w ten sposób jednocześnie realizowana jest ochrona akumulatora 12V przed nadmiernym rozładowanie i jego uszkodzeniem.

Najważniejsze cechy:

✅ cztery niezależnie sterowane i zabezpieczone kanały dedykowane do zasilania urządzeń (wspólne GND)

✅ cztery wejścia do wyzwalające (I1-I4) poprzez GND lub +U

✅ cztery wyjścia statusu (S1-S4) wyjść zasilających OUT1-OUT4 do zdalnej kontroli stanu modułu

✅ napięcie zasilania 10V-30V DC (z ochroną podnapięciową)

✅ prąd nominalny 0,7A, każdego kanału (4x0,7A) z możliwością sumowania kanałów np. 2x 1,4A, 1x0,7A+1x2,1A

✅ zabezpieczenia: przeciwzwarciowe, przeciążeniowe (ograniczenie prądu), podnapięciowe, temperaturowe

✅ dedykowany do zasilania udbiorników rezystancyjnych i/lub indukcyjnych

✅ sygnalizacja optyczna: zasilanie DC, wyjścia OUT1-OUT4, wyjść statusu S1-S4

✅ minimalna rezystancja 'klucza', z którego wynikają spadki napięcia wejście/wyjście: 10 razy mniejsza od PTC i 5 razy mniejsze od bezpiecznika topikowego (@ 1A)

✅ małe wymiary 50x50 [mm]

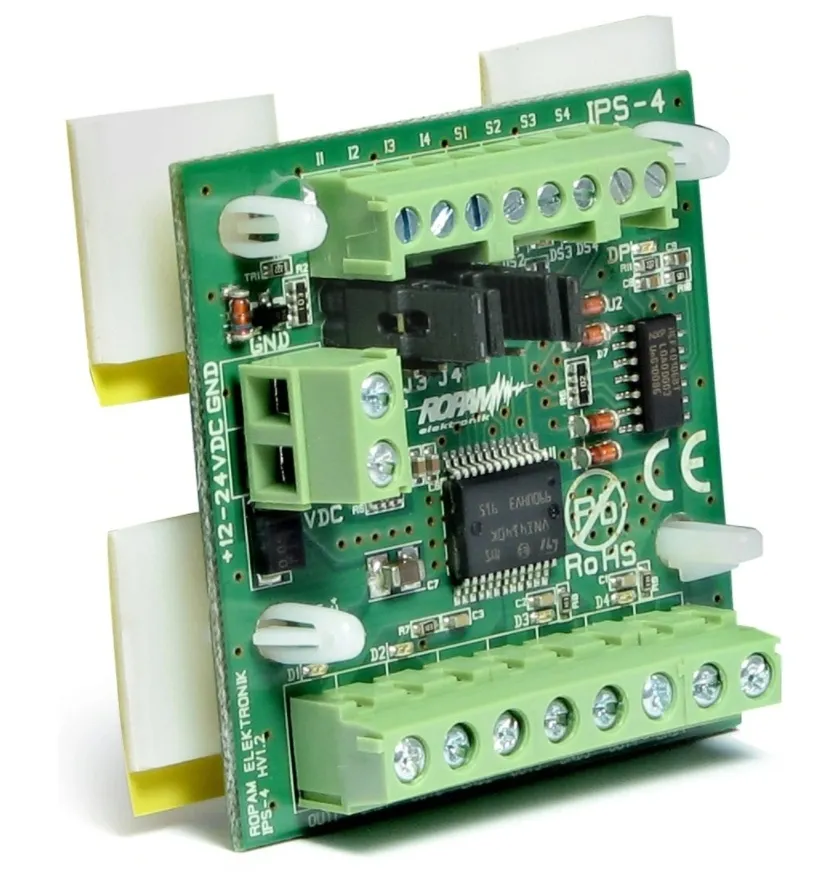

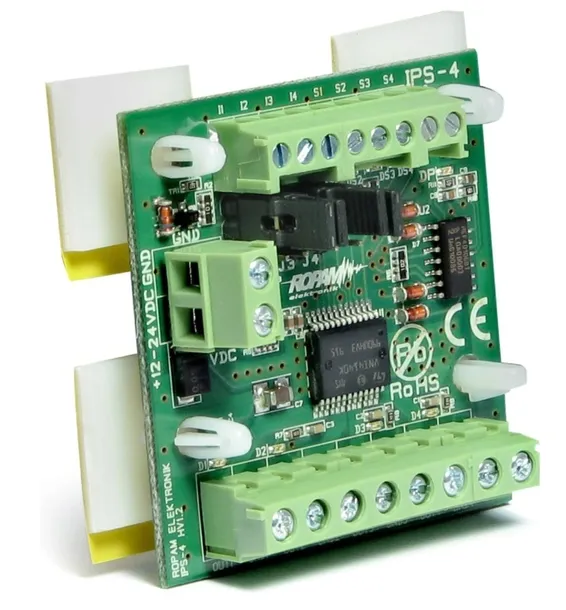

✅ łatwy montaż za pomocą samoprzylepnych tulejek dystansowych

Zastosowanie:

Jako układ sterowania i zabezpieczenia zasilania DC w obwodach elektrycznych (niskonapięciowych). Dzięki uniwersalnej konstrukcji moduł idealnie nadaje się: sterowanie i zasilanie w systemach alarmowych, kontroli dostępu, CCTV, dystrybucji zasilania, separacji zwarć, oświetlenia LED, systemach oddymiania itd..

Dane techniczne:

• zabezpieczenie podnapięciowe: Uusd= 7,0V÷10,5V/DC min/max, 0,5V histeryza
• zabezpieczenie przeciwzwarciowe (ograniczenie prądu zwarciowego lub przeciążenie wyjścia): Ilim=1,0A÷1,7A(każde wyjście OUTn) (U= 24 V; Rload < 10 mΩ) (każde wyjście OUTn)
• zabezpieczenie termiczne: Tj, Tc=125 st. C
• wyjścia wyzwalające:

  ⏩ In - wyzwalane przez zwarcie do -U/GND, Rmax=200 Ohm

  ⏩ In -wyzwalane przez zwarcie do +U (Vcc), Ui=7,0V÷30V/DC

• wyjścia statusu: Sn, Is=10mA max, open drain
• sygnalizacja pracy: diody LED, zasilanie, stan wyjść OUTn, stan wyjść Sn
• napięcie zasilania: Uin=10,5V÷30V/DC min/max
• napięcie wyjściowe OUTn: Uout= Uin>Uusd
• prąd wyjściowy, stały: In=0,7A (każde wyjście OUTn)
• prąd wyjściowy, dynamiczne obciążenie: Ipeak=1,3A (każde wyjście OUTn)
• pobór prądu (bez wyjść): Iin=3mA @12VDC
• montaż: kołki montażowe x4 z taśmą montażową
• klasa środowiskowa: II
• temperatura pracy: -10st. C ... +55 st. C
• wilgotność RH: 20% ... 90% bez kondensacji
• wymiary: ~50 x 50 x 20 mm PCB, 50 x 50 x 25 mm PCB + tulejki
• waga: ~25g

Kod producenta: IPS-4
