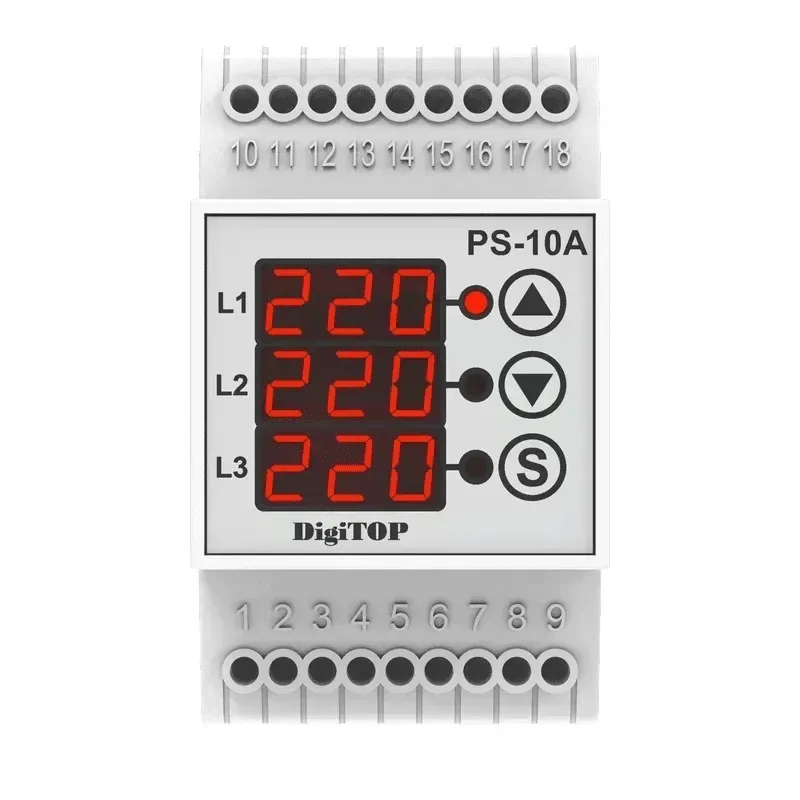

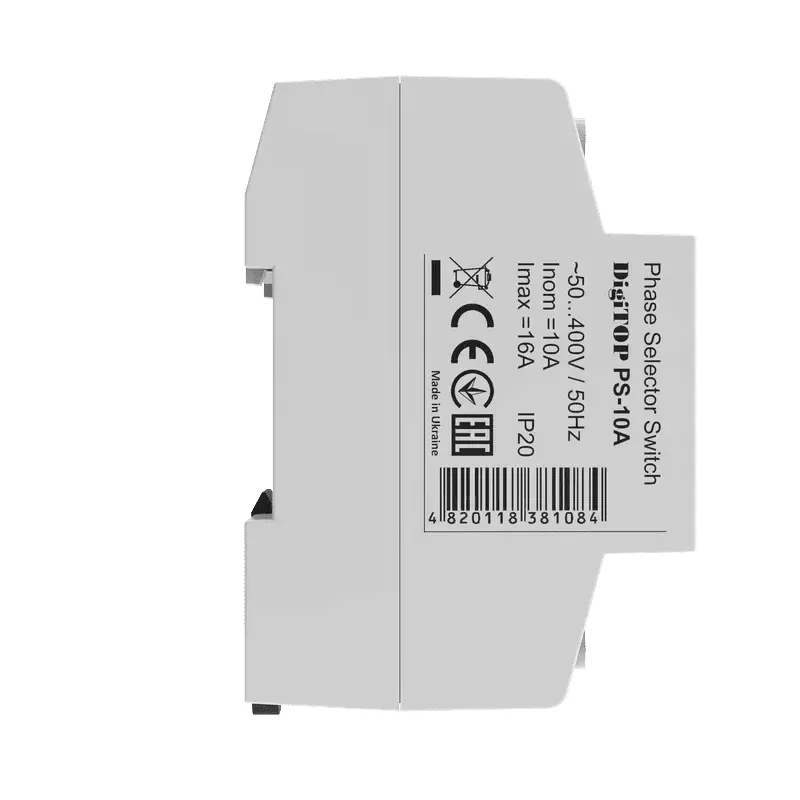

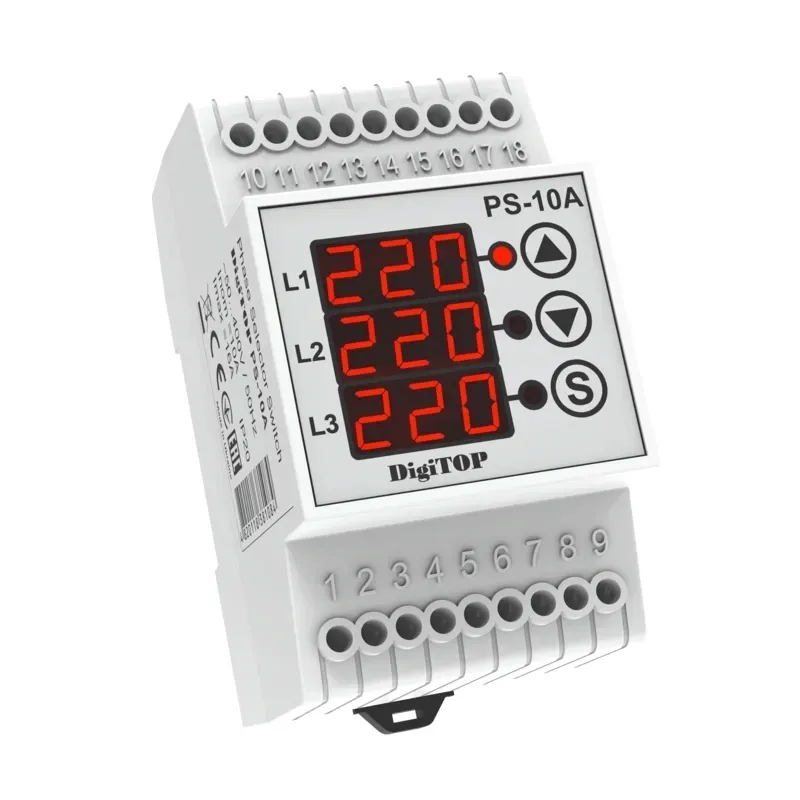

PRZEŁĄCZNIK FAZ DigiTOP PS-10A

Przełącznik faz DigiTOP PS-10A

Przełącznik faz PS-10A przeznaczony jest do zasilania przemysłowych i domowych odbiorców jednofazowych 220/230V 50Hz z jednej z faz sieci trójfazowej w celu zapewnienia zasilania najbardziej krytycznych urządzeń jednofazowych z fazy o najwyższej jakości i zabezpieczenia ich przed przepięciami lub podnapięciami.

Urządzenie jest sterowane przez mikrokontroler, który analizuje napięcie w sieci trójfazowej i wyświetla rzeczywiste wartości na wskaźnikach cyfrowych dla każdej fazy. Wyjście jest przełączane do obciążenia przez przekaźniki elektromagnetyczne. Urządzenie jest zasilane z monitorowanych faz.

Programowalne ustawienia:

– Dopuszczalne granice przełączania/odłączania napięcia

– Faza priorytetowa

– Czas opóźnienia przełączania obciążenia

– Czas opóźnienia przełączania dla dolnej granicy

– Czas opóźnienia powrotu do fazy priorytetowej

Wszystkie ustawione wartości są przechowywane w pamięci nieulotnej.

• Dane techniczne:Napięcie pomiarowe na każdej fazie, V: 50-400
• Prąd znamionowy obciążenia: 10A
• Maksymalny prąd obciążenia: 16 A
• Czas wyłączenia/przełączania dla górnej granicy, s: nie więcej niż 0,02
• Czas wyłączenia/przełączania dla dolnej granicy (<120V), s: nie więcej niż 0,02
• Górna granica wyłączenia/przełączania: 210-270 (250*) V
• Dolna granica wyłączenia/przełączania: 120-200 (170*) V
• Faza priorytetowa: L1,L2,L3 (OFF*)
• Czas opóźnienia włączenia obciążenia: 0-600 s (0*)
• Czas opóźnienia przełączenia przy dolnej granicy: 1-10 sek (1*)
• Czas opóźnienia przełączenia na fazę priorytetową: 5-120 sek (5*)
• Dokładność woltomierza, %: nie więcej niż 1
• Stopień ochrony urządzenia: IP-20
• Kontrola wyjścia od “przyklejenia” styku: tak
• Wielkość: 7 modułów
• Montaż na szynie DIN
