PRZEWÓD DO PROGRAMOWANIA URZĄDZEŃ ELMES

Kabel-adapter USB-RS - ELMES

USB-RS Adapter USB do centrali CB32

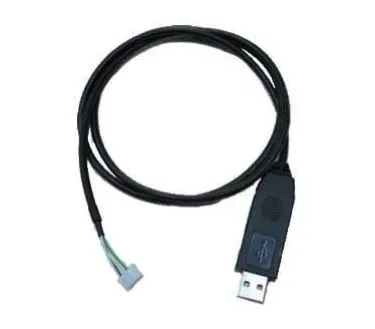

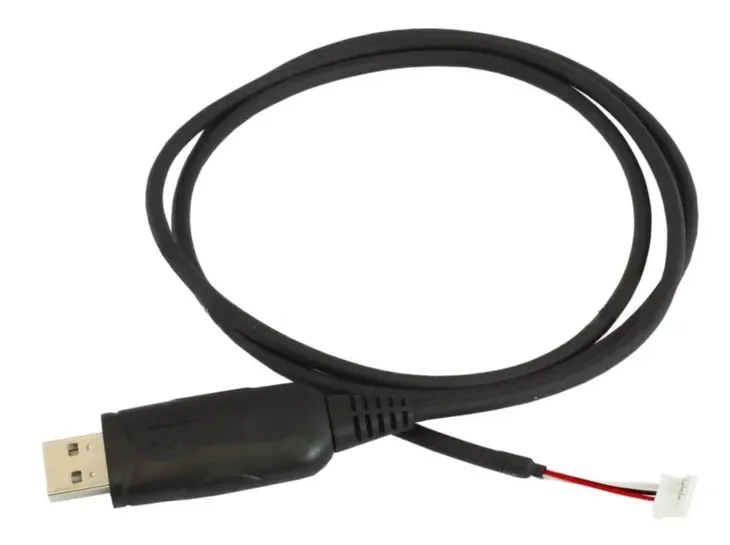

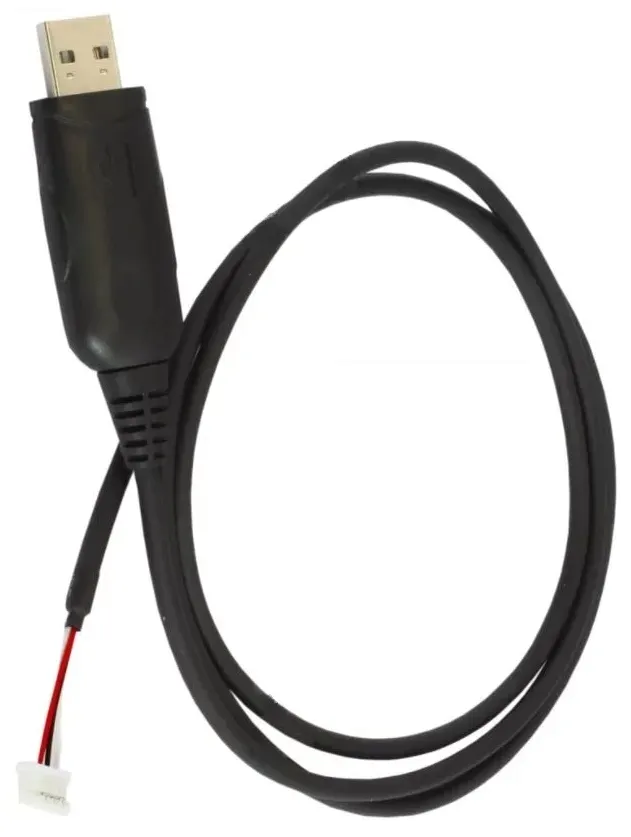

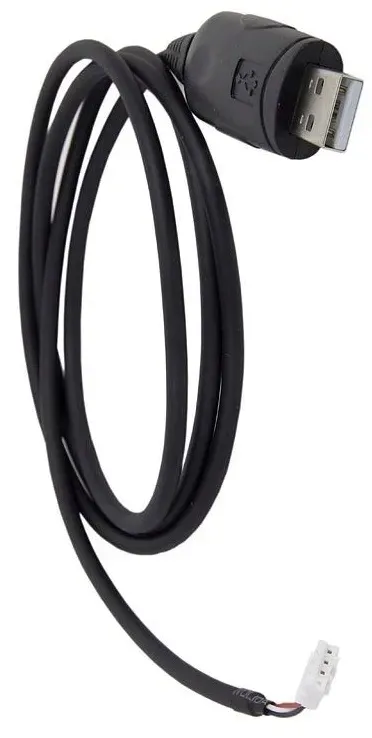

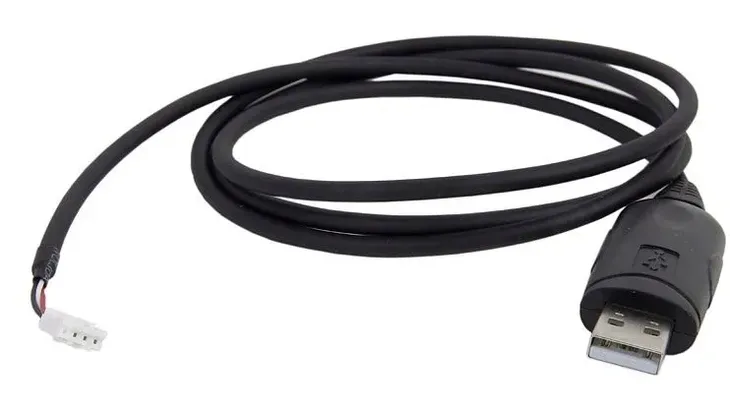

Kabel-adapter USB-RS służy do podłączenia niektórych urządzeń produkcji Elmes Elektronik z komputerem PC, np:

✅ centrali CB32 od wersji 3.00,

✅ starszych wersji modułu GSM2 (nie posiadających złącza mini-USB),

✅ starszych wersji odbiornika RD448 i RD1000.

Kabel ten posiada wbudowany układ scalony, który zamienia sygnały występujące na złączu USB na sygnały szeregowej transmisji RS (RX i TX) o poziomach napięć 0/3,3V, wymagane przez podłączane urządzenie. Kabel ten wymaga zainstalowania odpowiednich sterowników - patrz odnośniki u góry strony.

W zależności od wersji kabla (patrz oznaczenie kabla), procedura instalacji jest różna:

✅ Dla kabli oznaczonych: „Prolific” lub „USB-RS Adapter ver. 1B, najpierw należy zainstalować sterowniki poprzez uruchomienie odpowiedniego pliku .exe znajdującego się w katalogu „..\USB cable drivers\VER 1B (Prolific)”, a następnie podłączyć kabel do portu USB komputera.

✅ Dla kabli oznaczonych: „FTDI" lub "USB-RS Adapter ver. 1A" oraz dla pozostałych wersji kabli (ver. 1C, 1D, 1E, itd.), należy najpierw podłączyć kabel do portu USB komputera. System powinien wykryć nowe urządzenie: „USB Serial Converter”.

Następnie system zapyta o sterowniki do tego urządzenia – w odpowiedzi na pytanie: „Czy system Windows może połączyć się z witryną Windows Update aby wyszukać sterowniki ?” należy wybrać opcję: „Nie, nie tym razem”, a w odpowiedzi na kolejne pytanie należy wybrać opcję: „Zainstaluj z listy lub określonej lokalizacji”.

Następnie należy podać katalog odpowiadający wersji posiadanego kabla, czyli np. dla kabla w wersji 1C należy podać: „..\USB cable drivers\VER 1C”, a dla kabli 1D, 1E, 1F, 1G, 1H katalog: „..\USB cable drivers\VER 1D..1H”.

Po zainstalowaniu sterownika system wykryje kolejne urządzenie: „USB Serial Port”. W tym przypadku postępujemy identycznie jak poprzednio, podając przy pytaniu o lokalizację sterownika ten sam katalog co poprzednio.

W katalogu "VER 1F Win7" dostępne są sterowniki pod Windows 7 64bit, ale tylko dla kabli w wersji 1F . W przypadku posiadania innej wersji kabla pozostają niestety tylko: Windows XP, Vista 32-bit, lub Windows 7 32-bit.

DANE TECHNICZNE:

• umożliwia połączenie centrali CB32 wersja 3.00 z komputerem PC
• umożliwia uaktualnienie oprogramowania, centrali CB32 od wersji 3.00

KONFIGURACJA CENTRALI

Pierwszym krokiem po uruchomieniu aplikacji jest wybór portu szeregowego COM do komunikacji z centralą CB32 (menu Opcje). Należy oczywiście wybrać ten port, na którym zainstalowany został wcześniej kabel USB-RS. Kabel musi być podłączony do komputera, inaczej nie pojawi się na liście do wyboru.

Po wybraniu portu można przystąpić do konfigurowania centrali. Można zacząć od wczytania aktualnych ustawień z centrali lub też od razu przystąpić do wpisywania nowych. Można również wczytać ustawienia z wcześniej zapisanego pliku dyskowego.

Po ustawieniu wszystkich parametrów można je wysłać do centrali. Warto też zapisać je na dysk, jako archiwum. Ustawienia są przechowywane w plikach tekstowych (rozszerzenie: *.txt)

Z poziomu aplikacji nie da się ustawić wszystkiego. Aplikacja nie umożliwia:

1. programowania detektorów bezprzewodowych i pilotów do pamięci CB32,
2. przypisania haseł użytkownikom,
3. ustawienia zegara.

Powyższe czynności należy wykonać po uruchomieniu centrali, z poziomu jej menu.

Uwaga. Centrala nie wychodzi automatycznie z trybu komunikacji z komputerem po zakończeniu konfigurowania lub uaktualniania centrali. Aby wyjść z tego trybu należy wyłączyć zasilanie centrali.

Jeśli po ponownym włączeniu centrali, centrala nie startuje normalnie, ale samoczynnie wchodzi do trybu komunikacji z PC-tem (miga: „?” na wyświetlaczu LCD), oznacza to, że ostatnia próba uaktualnienia oprogramowania (firmware) centralki nie powiodła się - czynność tę należy powtórzyć.

Problemy, które mogą wystąpić.

Kod producenta: USB-RS
