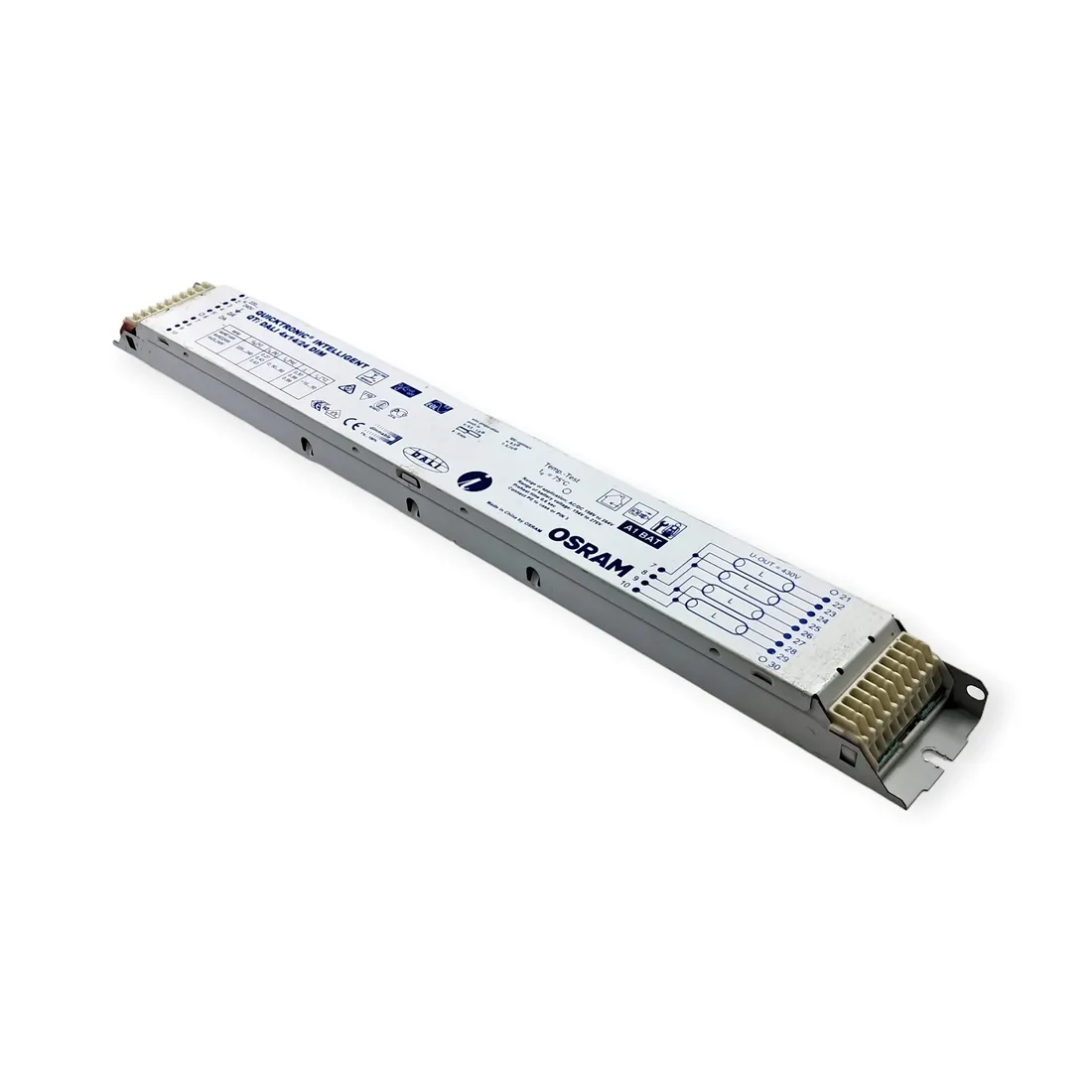

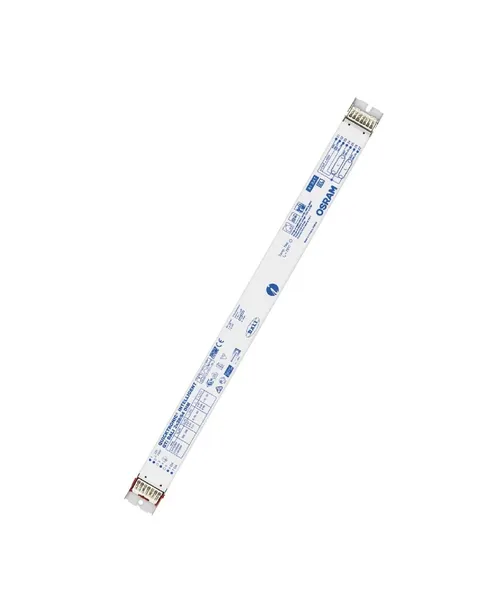

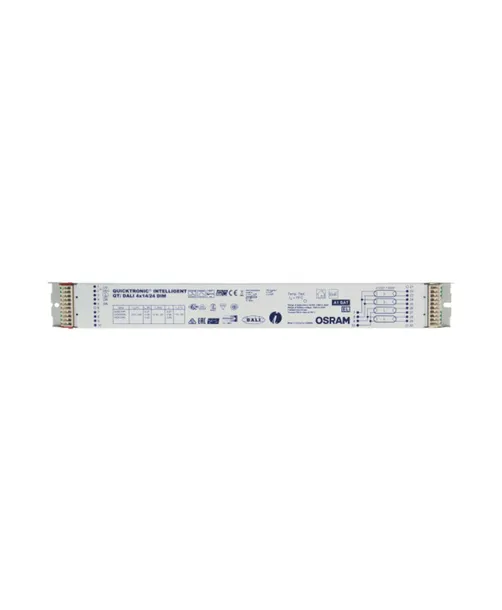

Statecznik elektroniczny QTIDALI 1x58W/220-240 dim Osram

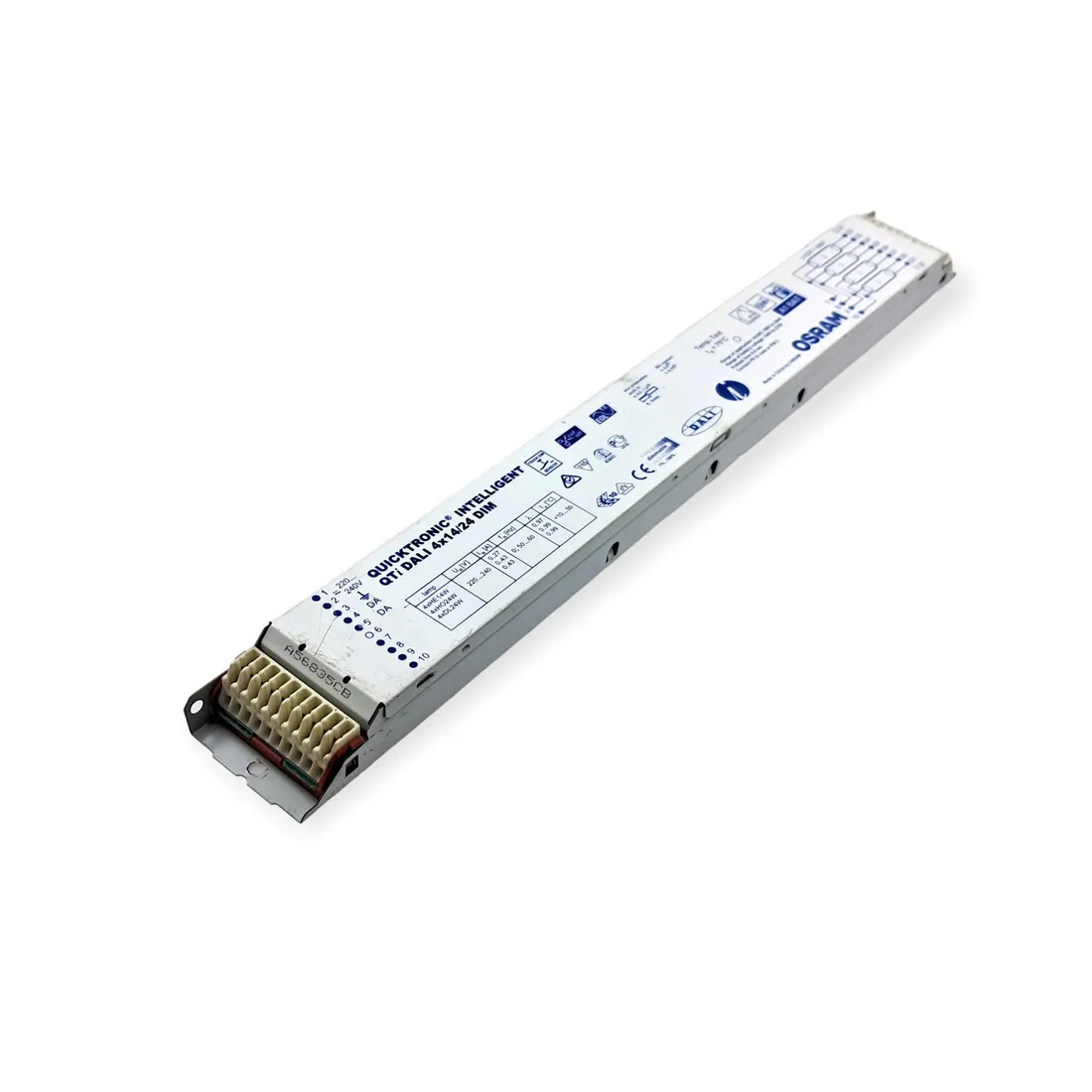

QTi DALI 4X14/24

Obszary zastosowań

• Nadaje się do stosowania w systemach oświetlenia awaryjnego zgodnie z EN 50172/DIN VDE 0108-100
• Montaż w systemach oświetlenia awaryjnego zgodnie z IEC 61347-2-3, załącznik J
• Przemysł
• Otwarte biura, korytarze i pomieszczenia magazynowe
• Budynki użyteczności publicznej
• Hale sportowe i fabryki
• Oświetlenie pasmowe
• Nadaje się do opraw o I klasie ochronności

Zalety produktu

• Łatwa integracja z oprawą dzięki takim samym wymiarom jak DALI GI ECG
• Funkcja TouchDIM do łatwego i niedrogiego przyciemniania kilku ECG
• Taki sam strumień świetlny przy prądzie stałym i przemiennym
• Ściemnianie lamp amalgamatowych bez migotania i zmniejszenia żywotności
• Automatyczny restart po wymianie lampy

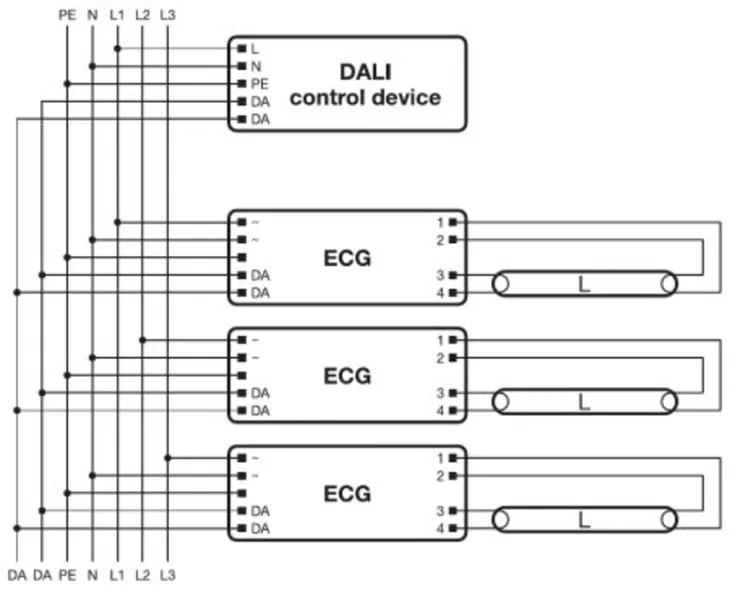

• Sterowanie poprzez interfejs DALI
• Zgodność z DALI wersja 1 i IEC 60929
• Wejście sterujące zabezpieczone przed przepięciem i odwróceniem polaryzacji (OSRAM ECG)
• Ściemnianie ręczne bez sterownika i za pomocą standardowych przełączników
• Zawiera funkcję pamięci (podwójne kliknięcie) i miękki start

Cechy produktu

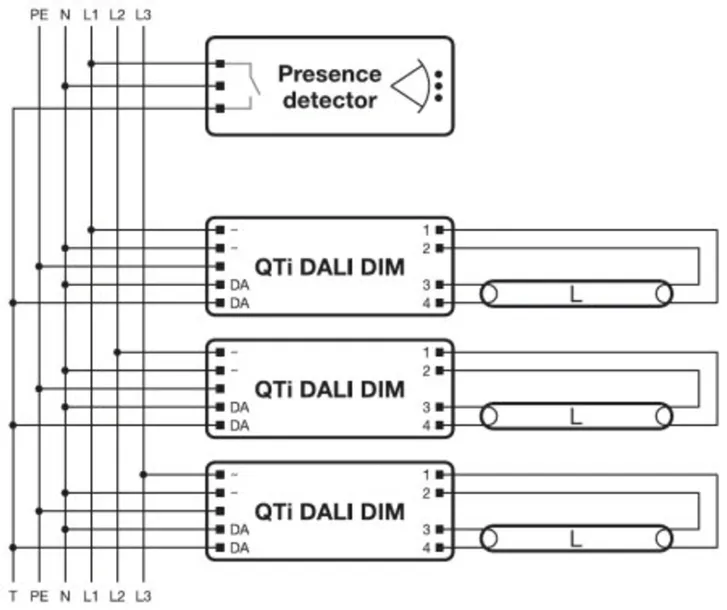

• Corridor function do bezpośredniego podłączenia ECG do wspólnego czujnika ruchu
• Corridor function z zaprogramowanym programem świetlnym

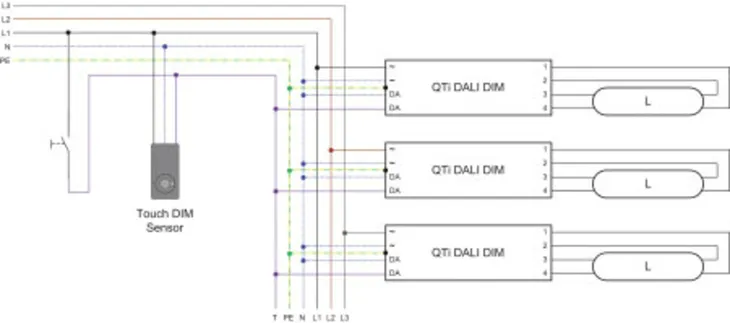

• Funkcja Touch DIM umożliwia dowolną parametryzację mocy światła i czasu włączenia
• Pasuje do SMART GRID w celu uzyskania informacji zwrotnej o zużytej mocy sieciowej i godzinach pracy lampy
• Przystosowany do funkcji awaryjnej do automatycznego wykrywania oświetlenia awaryjnego za pomocą ECG
• Bardzo niski pobór mocy w trybie gotowości: < 0,5 W
• Żywotność: > 100 000 h (dla T = 65°C przy Tc)
• Bardzo duża liczba cykli łączeniowych: do 300 000
• Zakres ściemniania: 1…100 % (3…100 % ze świetlówkami kompaktowymi)
• Funkcja POWER2LAMP zapewniająca optymalne dopasowanie mocy EKG do lampy przez cały okres jej użytkowania
• Częstotliwość sieci: 0 Hz, 50…60 Hz, prostowany prąd przemienny

Dane techniczne:

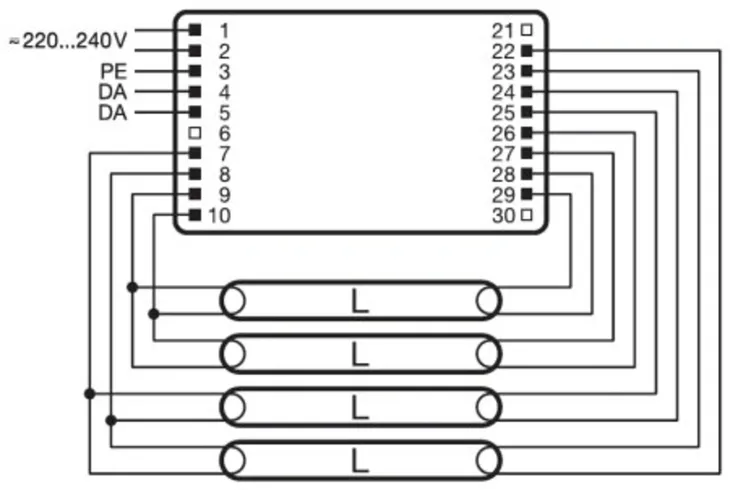

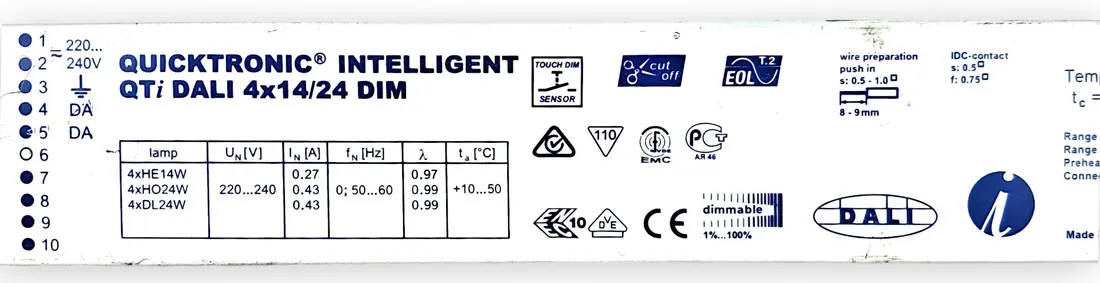

• do świetlówek 4xHE14W, 4xHO24W, 4xDL24W

Dane Elektryczne:

• Moc nominalna: 97,60 W
• Napięcie znamionowe: 220…240 V
• Napięcie wejściowe, prąd zmienny: 198…264 V
• Napięcie wejściowe, prąd stały: 154…276 V
• Rodzaj prądu: Prąd przemienny (AC)/DC
• Początkowy prąd rozruchowy: 45 A
• Częstotliwość sieciowa: 50/60 Hz
• Maks. liczba SE przy bezpieczniku 10 A (Typ B): 8
• Maks. liczba SE przy bezpieczniku 16 A (Typ B): 13
• Częstotliwość pracy: 40…100 kHz
• Straty mocy w stanie oczekiwania: < 0.5 W

Dane Świetlne:

• Czas startu: 0,6 s

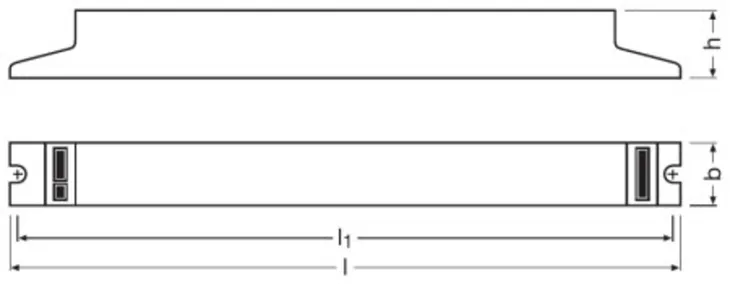

Wymiary i Waga:

• Długość: 360,00 mm
• Odległość otworów montażowych, długość: 350,0 mm
• Szerokość: 40,00 mm
• Wysokość: 21,00 mm
• Przekrój przewodu, strona wejściowa: 0.5…1.5 mm² / 0,5…1,0 mm² (linka/elastyczny)
• Przekrój przewodu, strona wyjściowa: 0.5…1.5 mm² / 0,5…1,0 mm² (linka/elastyczny)
• Długość przewodu, strona wejściowa: 8.0…9.0 mm (połączone okablowanie)
• Długość przewodu, strona wyjściowa: 8.0…9.0 mm (połączone okablowanie)
• Masa produktu: 380,00 g

Kolor i Materiał:

• Materiał obudowy: Metal
• Materiał: Metal

Temperatury i Warunki Pracy:

• Zakres temperatury otoczenia: +10…+50 °C
• Maks. temperatura w punkcie pomiarowym tc: 75 °C
• Maks. temperatura obudowy: 110 °C
• Wilgotność względna podczas pracy: 5…85% (maksymalnie 56 dni rocznie przy 85%)

Trwałość:

• Trwałość SE: 100000 h (przy temperaturze tcase = 65°C w punkcie pomiarowym tc / 10 % uszkodzeń)

Właściwości:

• Ściemnialna: Tak
• Interfejs ściemnialny: DALI / Touch DIM / Czujnik Touch DIM
• Zakres regulacji: 1…100%
• Zabezpieczenie przed przegrzaniem: Redukcja mocy i wyłączenie przy temperaturze T 75 °C, przy temperaturze 105 °C w punkcie pomiarowym tc
• Zabezpieczenie przeciwprzeciążeniowe: Tak
• Maksymalna długość przewodów SE / la REM: 1,0 m
• Nadaje się do opraw o klasie ochronności I
• Koniec trwałości lampy, bezpieczne wyłączenie EOL: T.2
