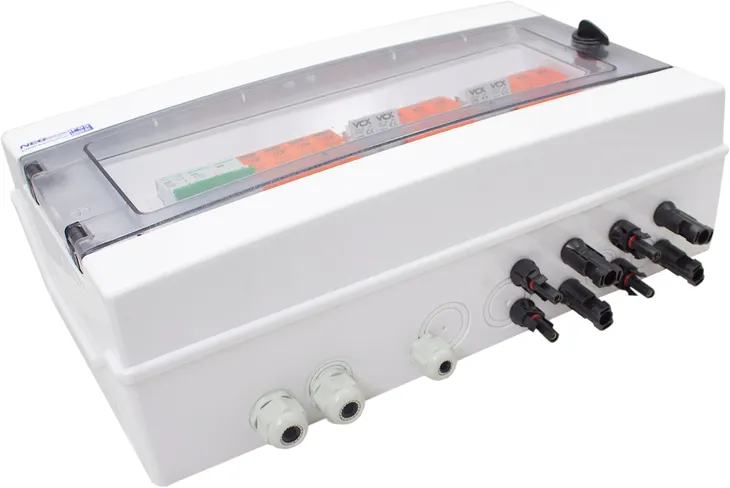

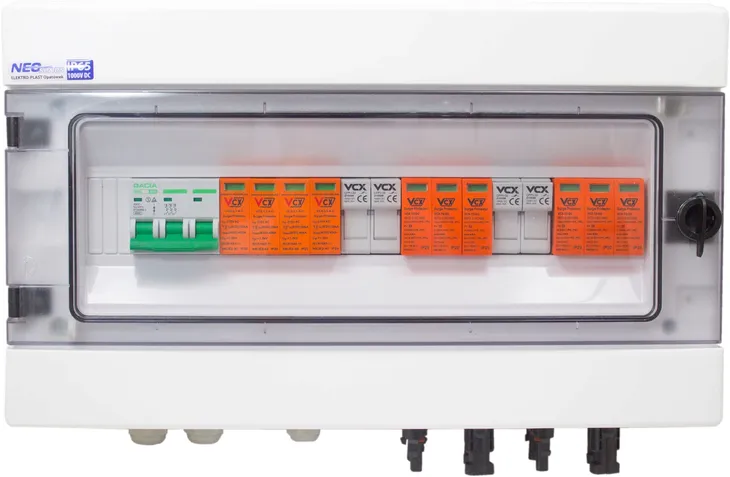

ROZDZIELNICA PV 1000V DC/AC 2 STRINGI FOTOWOLTAIKA

ROZDZIELNICA ROZDZIELNIA PV 1000V AC/DC

2 STRINGI . GOTOWA , PRZYGOTOWANA DO PODŁĄCZNIA.

Produkt okablowany przewodami solarnymi oraz LGY według norm.

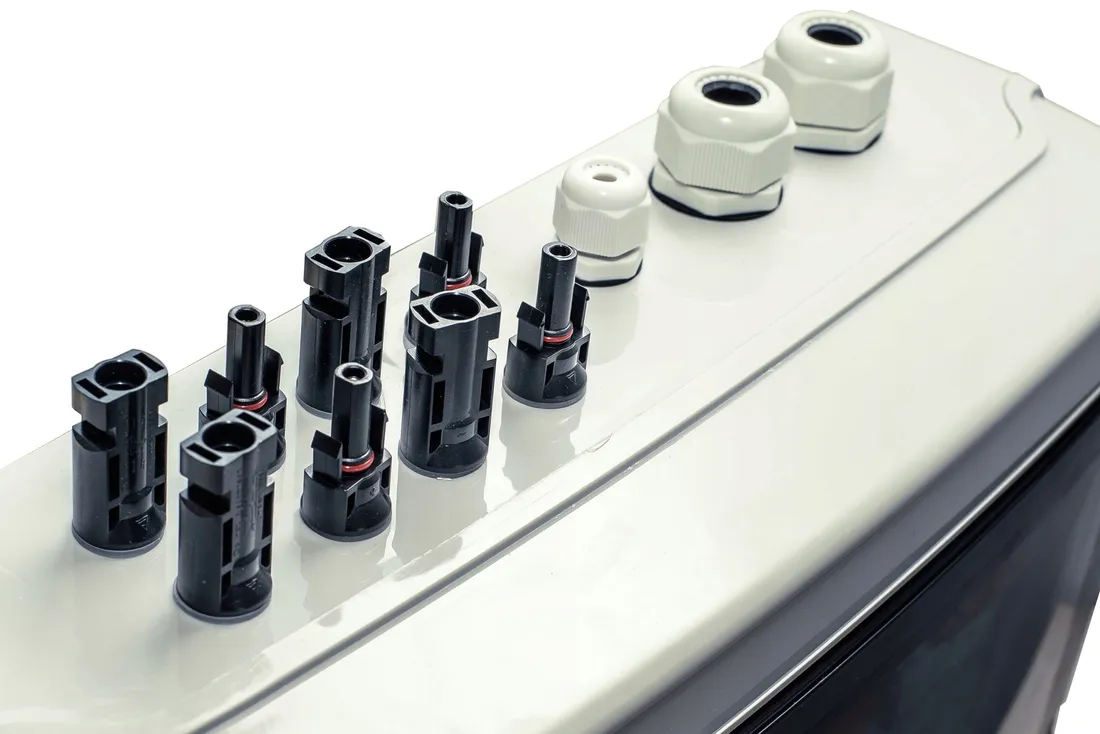

Wyprowadzone dławiki oraz złączki MC4.

SPECYFIKACJA:

• liczba stringów: 2
• napięcie DC: 1000V
• Max. prąd wejściowy na string: 15A
• Max. prąd wyłącznika wyjściowego: 32A
• Liczba wyjść (MPPT): 2
• OCHRONA OBUDOWA: IP65

Dane po stronie DC:

• Klasa ochrony: T2
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 40 kA
• Napięciowy poziom ochrony: Up <4,0kV
• Maksymalne napięcie pracy: Uc 1060 V DC

Dane po stronie AC:

• Klasa ochrony: T2
• Prąd próbny: In(8/20) 20 kA
• Prąd max: Imax(8/20) 40 kA
• Napięciowy poziom ochrony: <1,2kV
• Maksymalne napięcie pracy: Uc 275V AC

• Bezpiecznik nadprądowy B16 3P
• Konektory MC4: Standard IP67
• Bezpiecznik PV DC: Standard
• Zabezpieczenie przeciwprzepięciowe: Standard

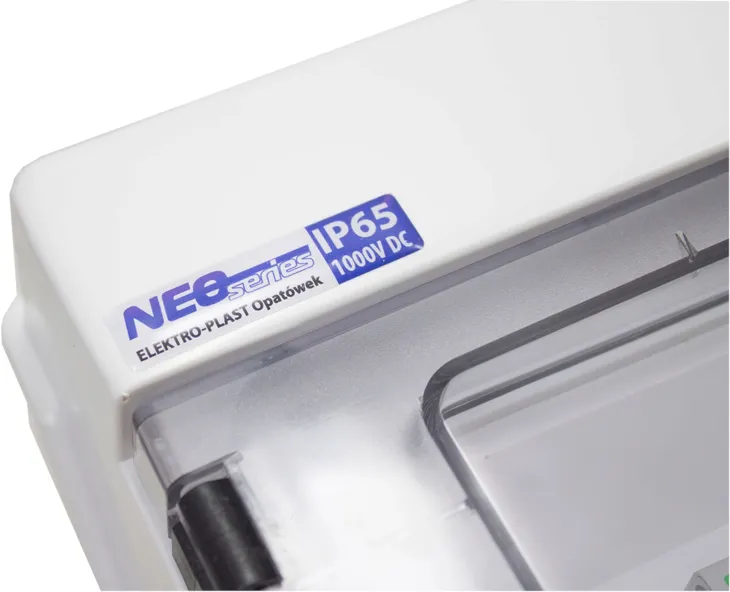

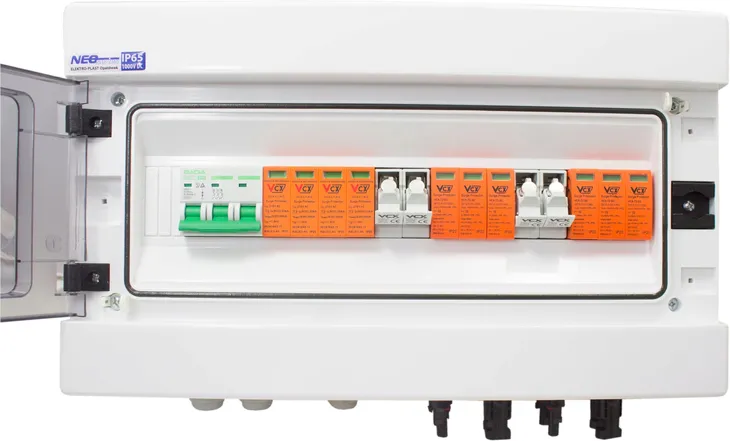

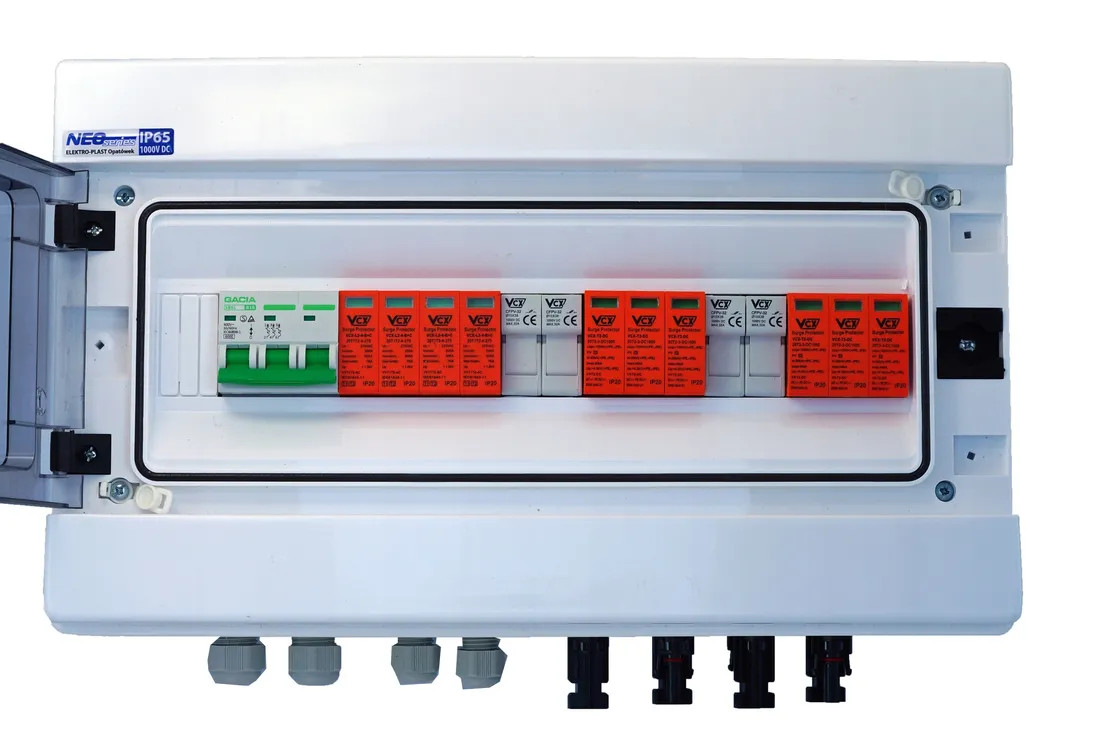

Rozdzielnice Natynkowe RH

Rozdzielnice hermetyczne serii RH "NEO" przeznaczone są do użytku domowego i przemysłowego z możliwością instalacji wyłączników nadmiarowo prądowych oraz aparatów elektrycznych. Występują w wersji natynkowej i znajdują szerokie zastosowanie w instalacjach wykonywanych na zewnątrz budynków.

Charakterystyka techniczna:

• rozdzielnice wyposażone w przezroczyste przyciemniane drzwiczki otwierane na bok (na lewo lub na prawo), przystosowane do zamontowania zamka na klucz,
• dostępne w kolorze białym,
• wykonane z wysokiej jakości tworzywa >ABS< odpornego na wysoką temperaturę do 960oC (próba rozżarzonym prętem - dotyczy listwy zaciskowej),
• stabilność pracy od -25oC do +60oC,
• odporność na uderzenia (stopień IK 07),
• klasa ochronności II
• stopień ochrony IP 65
• możliwość zainstalowania aparatów o głębokości 68 i 75mm,
• modele 12 modułowe i większe wyposażone w osłabienia w ściankach dla przepustów kablowych i rurek instalacyjnych,
• możliwość plombowania drzwiczek,
• rozdzielnice wyposażone:

  w listwy zaciskowe dla torów N i PE,

  wspornik montażowy TH 35,

  etykietę samoprzylepną do opisów.

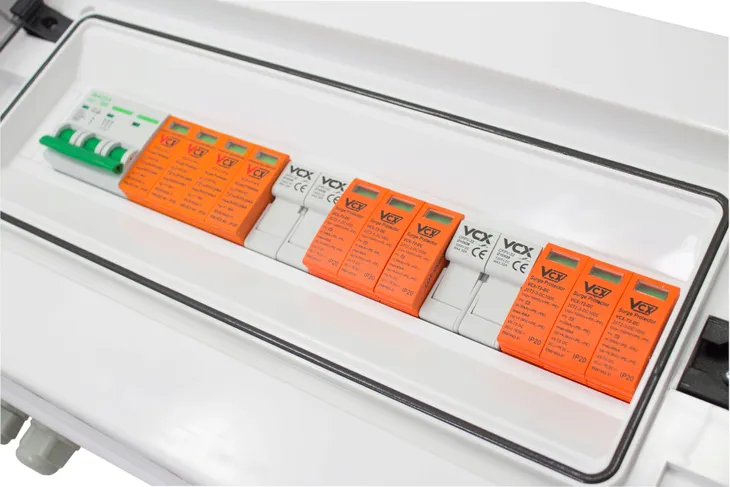

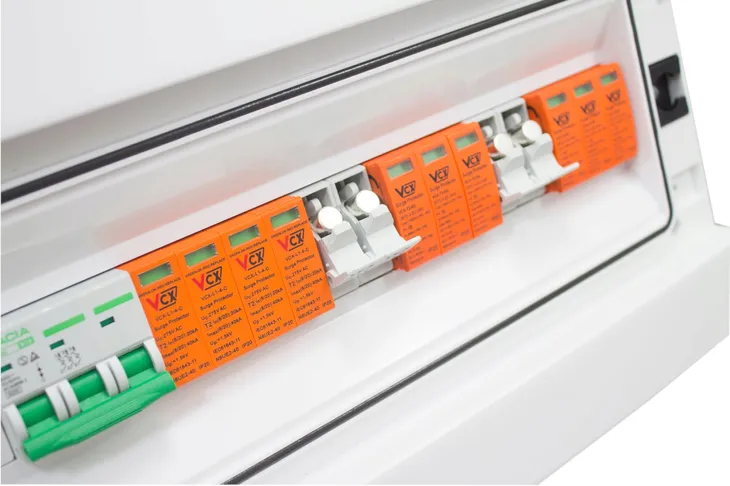

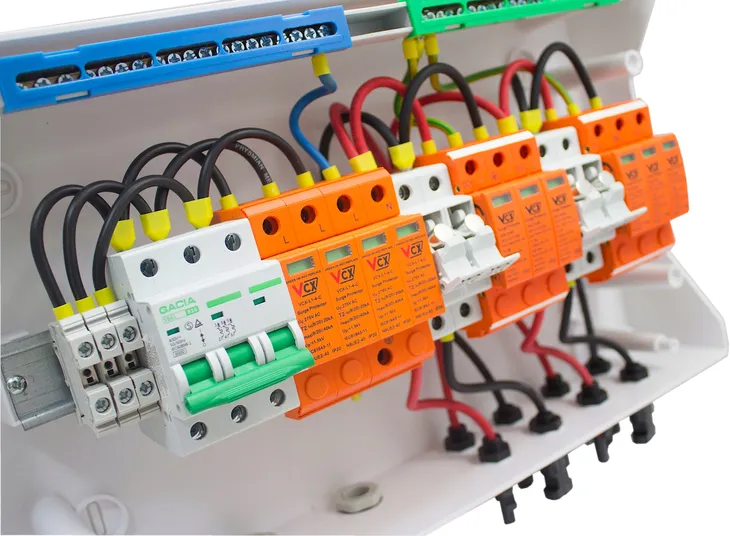

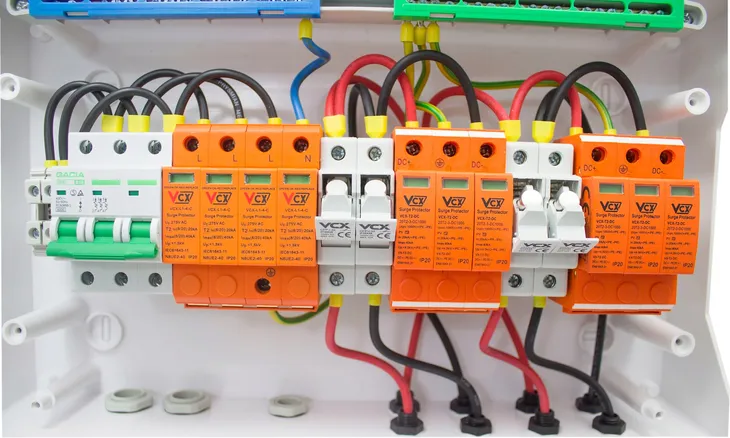

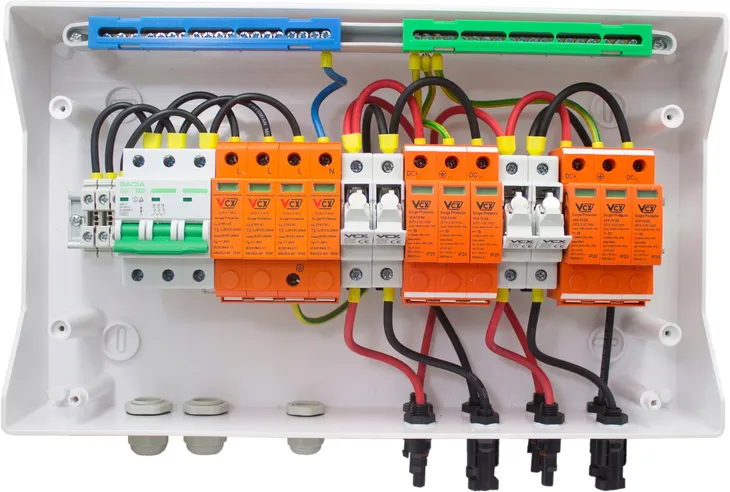

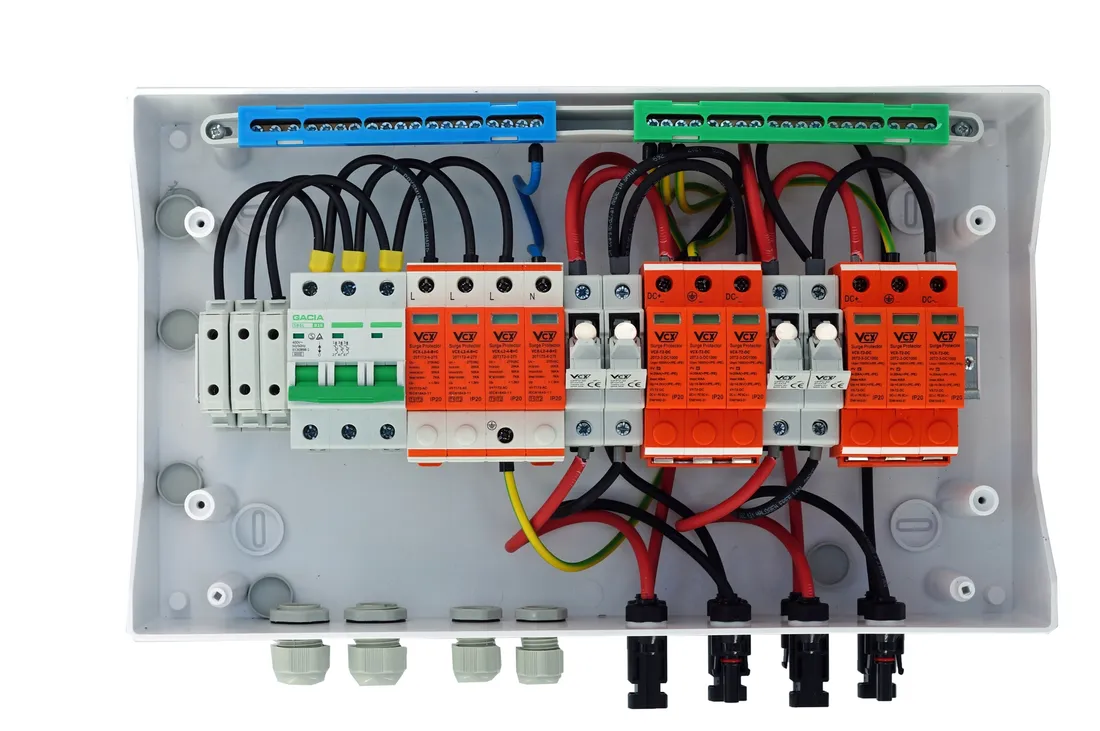

Wyposażenie szczegółowe: Rozdzielnica jest już gotowa do podłączenia, okablowana , wykaz elementów użytych w produkcji

Rozdzielnica RH-18 – 1szt

Ochronnik AC 4P +C – 1szt

Ochronnik DC 3P 1200V- 2szt

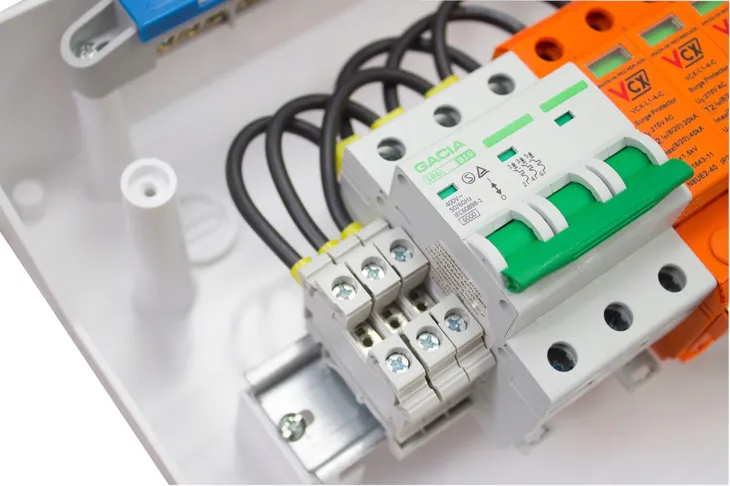

Wyłącznik nadprądowy 3P 16A - 1szt

Podstawa Bezpiecznikowa – 2szt

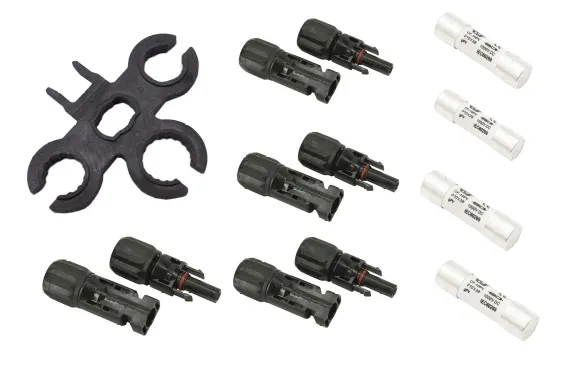

Wkładki cylindryczne – 4szt

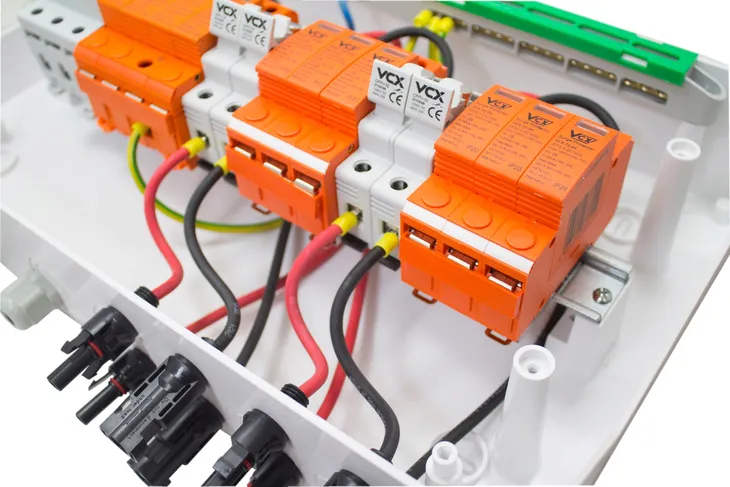

Przewody LGY i Solarne

Złączki MC4

Dławiki

Istnieje możliwość konfiguracji rozdzielnicy, prosimy wówczas o przesłanie  zapytania

Wszystkie zastosowane  produkty posiadają certyfikaty umożliwiające stosowanie w  fotowoltaice.

Rozdzielnice są składane przez osoby z uprawnieniami .
