Satel Zestaw PERFECTA 16 SET-A

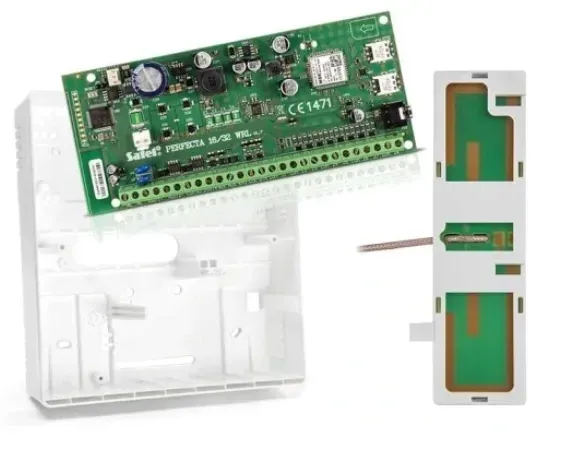

Zestaw systemu alarmowego Satel PERFECTA 16 SET-A

Centrala alarmowa PERFECTA 16

Centrale alarmowe z serii PERFECTA przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131.

System bazujący na centrali PERFECTA 16 charakteryzuje się szybkim montażem, prostą konfiguracją oraz łatwą i intuicyjną obsługą. Centrala oprócz podstawowych, tradycyjnych metod sterowania systemem oferuje również te bardziej nowoczesne: za pomocą funkcjonalnej i intuicyjnej aplikacji na urządzenia mobilne PERFECTA CONTROL oraz pilotów zdalnego sterowania działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S).

Wbudowany moduł GSM/GPRS daje szerokie możliwości: umożliwia współpracę z aplikacją mobilną, z obsługą wiadomości PUSH, zdalną konfigurację z użyciem programu PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej agencji ochrony), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu). Obsługiwane są dwie karty nano-SIM, co zapewnia ciągłość komunikacji: przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.

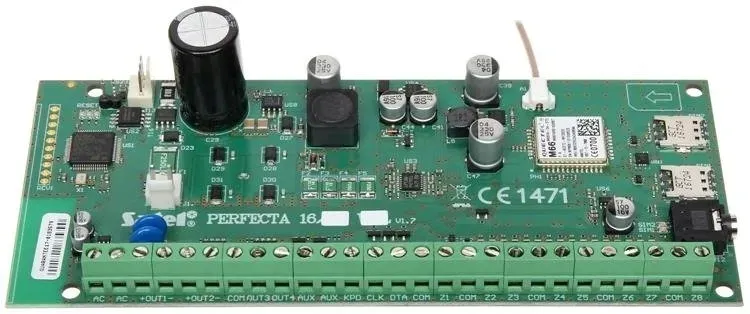

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział obiektu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z użyciem intuicyjnego programu PERFECTA Soft (z podłączonego kablem RS-232 (TTL) komputera lub zdalnie) oraz z poziomu manipulatora, przy wykorzystaniu krótkich sekwencji klawiszowych w menu serwisowym.

Centrala alarmowa PERFECTA 16 to

• Zgodność z EN 50131 Grade 2
• Od 8 do 16 wejść programowalnych przewodowych:

  -Wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC

  -Możliwość obsługi czujek roletowych i wibracyjnych

• Od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• Wbudowane moduły:

  -GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)

  -Głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)

  -Akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)

• Podział systemu na 2 strefy:

  3 tryby dozoru w każdej strefie

  -Możliwość przypisania wejścia do dwóch stref

  -Sterowanie przez użytkownika lub za pomocą timerów

• Magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)
• Sterowanie systemem za pomocą:

  -Manipulatorów PRF-LCD (do 4)

  -Aplikacji mobilnej PERFECTA CONTROL

  -Pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S (PERFECTA 16 Firmware v1.02 lub nowszy)

• Możliwość aktualizacji oprogramowania (firmware)
• Hasła:

  15 haseł użytkowników

  1 hasło serwisowe

• Edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• Timery:

  8 timerów z możliwością ustawienia wyjątków

• Pamięć 3584 zdarzeń
• Automatyczna diagnostyka podstawowych komponentów systemu
• Wbudowany zasilacz impulsowy:

  -Zabezpieczenie przeciwprzeciążeniowe

  -Zabezpieczenie przez całkowitym rozładowaniem akumulatora

  -Regulacja prądu ładowania akumulatora

• programowanie ustawień centrali:

  -Lokalnie – manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

  -Zdalnie – komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez GPRS

Dane techniczne PERFECTA 16

• Wyjście AUX: 500 mA / 12 V DC
• Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
• Wyjścia programowalne niskoprądowe: 25 mA / 12 V DC
• Komunikaty głosowe: 16
• Klasa środowiskowa wg EN50130-5: II
• Magistrale komunikacyjne: 1
• Maksymalna liczba wejść programowalnych: 16
• Maksymalna liczba wyjść programowalnych: 12
• Maksymalna wilgotność: 93±3%
• Maksymalny pobór prądu: 180 [mA]
• Maksymalny pobór prądu z akumulatora: 160 [mA]
• Manipulatory: do 4
• Masa: 105 [g]
• Napięcie odcięcia akumulatora (±10%): 10,5 [V]
• Napięcie wyjściowe zasilacza: 12 [V DC ±15%]
• Napięcie zasilania (±15%): 18 [V AC, 50-60 Hz]
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 [V]
• Numery telefonów do powiadamiania: 8
• Wyjście KPD: 500 mA / 12 V DC
• Pamięć zdarzeń: 3584
• Pobór prądu w stanie gotowości: 150 [mA]
• Pobór prądu z akumulatora – w stanie gotowości: 100 [mA]
• Prąd wyjściowy zasilacza: 2 [A]
• Prąd ładowania akumulatora: 500 [mA]
• Stopień zabezpieczenia wg EN 50131: Grade 2
• Strefy: 2
• Timery: 8
• Użytkownicy: 15
• Wejścia przewodowe programowalne: 8
• Wyjścia przewodowe programowalne: 4
• Wyjścia zasilające: 2
• Wymiary płytki elektroniki: 160 x 68 [mm]
• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Zakres temperatur pracy: -10…+55 °C
• Zalecany transformator: 40 VA

Obudowa OPU-4 P

OPU-4 P to wytrzymała obudowa natynkowa, wykonana z polistyrenu w kolorze białym. Dzięki estetycznemu wyglądowi możliwe jest stosowanie jej w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń. OPU-4 P wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12 V o pojemności 7 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Dane techniczne obudowy OPU-4 P

• wymiary: 266 x 286 x 100 mm
• podwójna ochrona sabotażowa
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy

Antena ANT-GSM-I

Dwuzakresowa antena ANT-GSM-I przeznaczona jest do pracy z centralami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL oraz z modułami GSM-X, INT-GSM i MICRA. ANT-GSM-I można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń, np. OPU-4 P, OPU-3 P, OPU-2 B.

Dane techniczne anteny ANT-GSM-I

• antena 900/1800 MHz
• konstrukcja umożliwiająca montaż w obudowach OPU-2 B, OPU-3 P i OPU-4 P
• wymiary: 90x4x31mm (szer./dł./wys.)

Kod producenta: PERFECTA 16 SET-A
