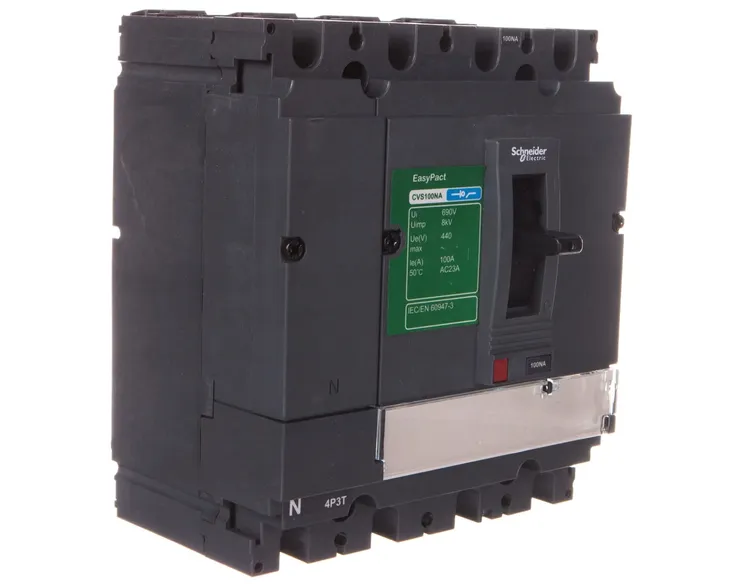

Schneider Rozłącznik EasyPact Compact CVS 100A 4P

Schneider Electric, Compact CVS, rozłącznik 100A 4P, LV510426

Parametry podstawowe:

• Gama produktów: Easypact CVS100...250
• Gama produktów: EasyPact
• Nazwa produktu: EasyPact CVS
• Skrócona nazwa urządzenia: CVS100NA
• Typ produktu lub komponentu: Rozłącznik
• Zastosowanie urządzenia: Dystrybucja
• Opis biegunów: 4P
• Rodzaj sieci: Prąd przemienny (AC)
• Znamionowy prąd łączeniowy[Ie]: AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 220/240 V, AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 380/415 V, AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 440 V, AC-23A: 100 A prąd przemienny (AC) 50/60 Hz 220/240 V, AC-23A: 100 A prąd przemienny (AC) 50/60 Hz 380/415 V, AC-23A: 100 A prąd przemienny (AC) 50/60 Hz 440 V
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 100 A w 50 °C
• Znamionowy prąd załączalny zwarciowy [Icm]: 75 kA z wyłącznikiem zabezpieczającym po stronie zasilania, 2,6 kA rozłącznik izolacyjny samodzielny
• Symbol zdolności wyłączania: NA
• Funkcja izolacyjna: Tak zgodnie z EN 60947-3, Tak zgodnie z IEC 60947-3
• Kategoria użytkowania: AC-23A, AC-22A
• Zabezpieczenie różnicowoprądowe: Bez

Parametry uzupełniające:

• Częstotliwość sieci: 50/60 Hz
• Typ sterowania: Dźwignia
• Sposób montażu: Stacjonarny
• Podstawa montażowa: Płyta
• Przyłącza górne: Przednie
• Przyłącza dolne: Przednie
• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 0,69 kA w czasie 20 s zgodnie z IEC 60947-3, 1,8 kA w czasie 1 s zgodnie z IEC 60947-31,8 kA w czasie 3 s zgodnie z IEC 60947-3
• Wskazanie położenia styku: Tak
• Widoczna przerwa: NIE
• Trwałość mechaniczna: 30000 cykl zgodnie z IEC 60947-3
• Trwałość elektryczna: AC-22A: 8000 cykl 415 V prąd przemienny (AC) 50/60 Hz In zgodnie z IEC 60947-3, AC-23A: 8000 cykl 415 V prąd przemienny (AC) 50/60 Hz In zgodnie z IEC 60947-3
• Rozstaw podłączeń: 35 mm
• Wysokość: 161 mm
• Szerokość: 140 mm
• Głębokość: 86 mm
• Masa produktu: 2,4 kg

Środowisko pracy:

• Normy: EN 60947-3 IEC 60947-3
• Certyfikaty produktu: GOST IEC
• Klasa ochrony przed udarami elektrycznymi: Klasa II
• Stopień zanieczyszczenia: 3 zgodnie z IEC 60664-1
• Temperatura otoczenia dla pracy urządzenia: -25…70 °C
• Temepratura otoczenia dla przechowywania: -50…85 °C

LV510426 to 4-polowy rozłącznik z serii EasyPact CVS. Aparaty z serii EasyPact CVS charakteryzują się wysoką jakością wykonania w przystępnej cenie. Rodzina wyłączników mocy EasyPact CVS to proste rozwiązanie idealne do zastosowania w małych i średnich budynkach. • Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 100 A w 50 °C. • Opis biegunów: 4P. • Znamionowy prąd łączeniowy [Ie] AC-22A: 100 A prąd przemienny (AC) 50/60 Hz 220/240 V.

Opis serii EasyPact CVS

Nowa seria wyłączników kompaktowych EasyPact CVS została stworzona z myślą o dopasowaniu się do potrzeb rynku w zakresie prądów do 630 A. Rodzina wyłączników mocy EasyPact CVS to proste rozwiązanie dla budownictwa przy zachowaniu wysokich parametrów i atrakcyjnej ceny. Aparatura stworzona w odpowiedzi na wymagania większości typowych zastosowań w małych i średnich budynkach.

Funkcje

Rodzina wyłączników mocy EasyPact CVS to proste rozwiązanie dla budownictwa przy zachowaniu wysokich parametrów i atrakcyjnej ceny. Aparatura stworzona w odpowiedzi na wymagania większości typowych zastosowań w małych i średnich budynkach. Potrzebujesz zabezpieczyć się przed zwarciami i przeciążeniami?. Wymagasz 100% niezawodności? Zainstaluj EasyPact CVS

• Prąd znamionowy: 16 do 630A
• Prąd wyłączalny od 25 do 50 kA przy 400/415V
• Wersje 3 i 4-biegunowe
• 3 wielkości podstaw
• Zabezpieczenia termomagnetyczne i elektroniczne i magnetyczne
• Rozszerzone, regulowane zabezpieczenie termiczne od 0,7 do 1-krotności (TMD) lub od 0,4 do 1-krotności (elektroniczne) wartości znamionowej prądu wyzwalacza
• Styki pomocnicze i akcesoria kompatybilne z Compact NSX
• Odpowiednie jako rozłącznik izolacyjny
• Zabezpieczenie ziemnozwarciowe przez dołączony moduł Vigi
• Dostępne są również wersje z rozłącznikiem
• Zgodność z międzynarodowymi normami IEC 60947-2- Produkt Green Premium

Korzyści

• OEM - Wysoka wytrzymałość i bezobsługowość zapewniają ciągłość pracy maszyn
• Projektanci - Zgodność z międzynarodowymi normami: IEC60947-2 i spełnia wymagania większości typowych aplikacji ochronnych
• Producenci rozdzielnic – Prostota instalacji. Jedynie 2 wielkości podstaw do 630 A. Wspólne akcesoria dla całej gamy. Ekonomiczne i konkurencyjne rozwiązanie

Zastosowania:

Ochrona i zarządzanie instalacjami elektrycznymi niskiego napięcia:

• Standardowe zastosowania: przemysł, budynki
• Zabezpieczenie ziemnozwarciowe
• Ochrona silnika
• Ochrona generatorów
• Rozłączniki
